1:2 MPO 转 2xMPO 分线器线缆（Y 型线缆）。将 800G 双端口 OSFP 的每个 400G 端口拆分为 2x 200G (NDR200)，用于 NVIDIA AI 集群。
- 1:2 分线器（8 芯光纤分 2x4 芯光纤）布线架构
- 专为 NVIDIA DGX H100、H200、GH200 和 Quantum-2 (NDR) InfiniBand 设计
- 将 800G 双端口 OSFP 的每个 400G MPO 端口拆分为 2x 200G (NDR200)
- 所有末端均采用 MPO/APC（弯头）连接器（包括多模连接器）
- 相当于 NVIDIA MFP7E20-Nxxx (OM4) 和 MFP7E40-Nxxx (OS2)
- 针对 PAM4 调制和高速信号完整性进行了优化
旨在超越性能
确保交付无误
简化采购流程
随时快速部署
已具备规模化能力
合规性得到保证
ScaleFibre 1:2 MPO 分线器线缆是精密设计的 Y 型线缆，专为下一代 AI 和高性能计算集群而设计。它们可在 NVIDIA DGX H100、H200、GH200 和 Quantum-2 InfiniBand 交换机之间提供关键的光链路。
这些组件在光学性能上与 MFP7E20-Nxxx（多模 OM4）和 MFP7E40-Nxxx（单模）系列组件等效。它们连接到 800G 双端口 OSFP 收发器的单个 MPO 端口，将 400G 信号分成两个独立的 200G (NDR200) 链路。这使得一个标准的 800G 交换机端口最多可以支持四个 200G ConnectX-7 适配器。这些线缆的多模和单模版本均采用MPO/APC（斜角物理接触）连接器，以最大限度地减少信号反射。它们采用特定的B型交叉引脚排列，以确保交换机和适配器之间正确的通道映射。
| 一般的 | |
| 连接器 A（源） | 1x MPO-12（母头）APC抛光 |
| 连接器 B（分线） | 2x MPO-12（母头）APC抛光 |
| 极性 | B 型交叉（NVIDIA 标准） |
| 纤维计数 | 总共 8 根光纤（分为 4+4 个活动通道） |
| 应用矩阵 | |
| 800G 应用 | 1 个 800G 双端口 OSFP（每个 400G MPO 端口配一条分线器）→ 4 个 200G (NDR200) |
| 400G 应用 | 1 个 400G (QSFP-DD/OSFP) → 2 个 200G (QSFP56/QSFP112) |
| 技术规格 | |
| 连接器抛光角 | 8° APC（倾斜物理接触） |
| 插入损耗 | ≤ 0.35 dB（低损耗） |
| 回波损耗 | ≥ 60 dB（SM），≥ 30 dB（MM APC） |

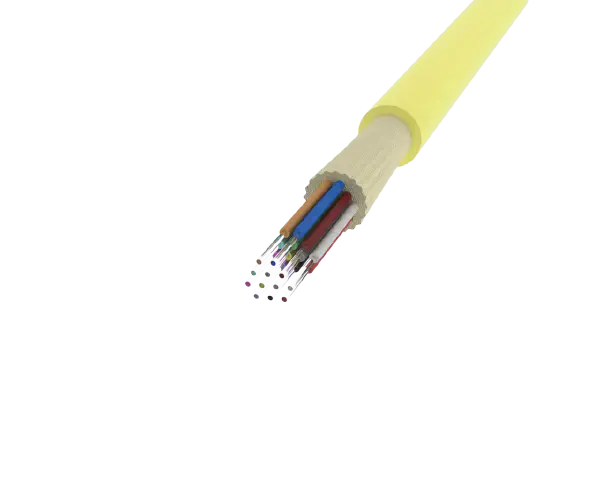

| 电缆直径 | 3.0 毫米 |
| 工作温度 | -20°C 至 +70°C |
| NVIDIA 兼容 1:2 分线器，OM4 多模，APC 抛光。（相当于 NVIDIA MFP7E20-Nxxx）。水蓝色护套。 | |
| 零件编号 | 长度（米） |
| MT-M4-R3-8-MPOFA-2MPOFA-B-0003M | 3 |
| MT-M4-R3-8-MPOFA-2MPOFA-B-0005M | 5 |
| MT-M4-R3-8-MPOFA-2MPOFA-B-0007M | 7 |
| MT-M4-R3-8-MPOFA-2MPOFA-B-0010M | 10 |
| MT-M4-R3-8-MPOFA-2MPOFA-B-0015M | 15 |
| MT-M4-R3-8-MPOFA-2MPOFA-B-0020M | 20 |
| MT-M4-R3-8-MPOFA-2MPOFA-B-0030M | 30 |
| MT-M4-R3-8-MPOFA-2MPOFA-B-0050M | 50 |

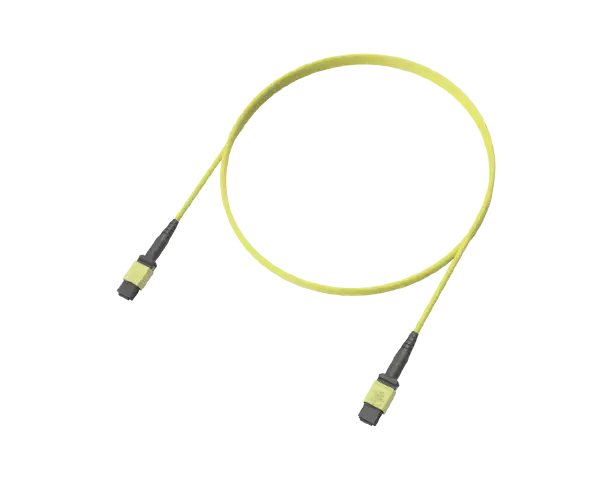

| NVIDIA 兼容 1:2 分屏器，OS2 单模 (G.657.A1)，APC 抛光。（相当于 NVIDIA MFP7E40-Nxxx）。黄色护套。 | |
| 零件编号 | 长度（米） |
| MT-S7-R3-8-MPOF-2MPOF-B-0003M | 3 |
| MT-S7-R3-8-MPOF-2MPOF-B-0005M | 5 |
| MT-S7-R3-8-MPOF-2MPOF-B-0007M | 7 |
| MT-S7-R3-8-MPOF-2MPOF-B-0010M | 10 |
| MT-S7-R3-8-MPOF-2MPOF-B-0015M | 15 |
| MT-S7-R3-8-MPOF-2MPOF-B-0020M | 20 |
| MT-S7-R3-8-MPOF-2MPOF-B-0030M | 30 |
| MT-S7-R3-8-MPOF-2MPOF-B-0050M | 50 |
