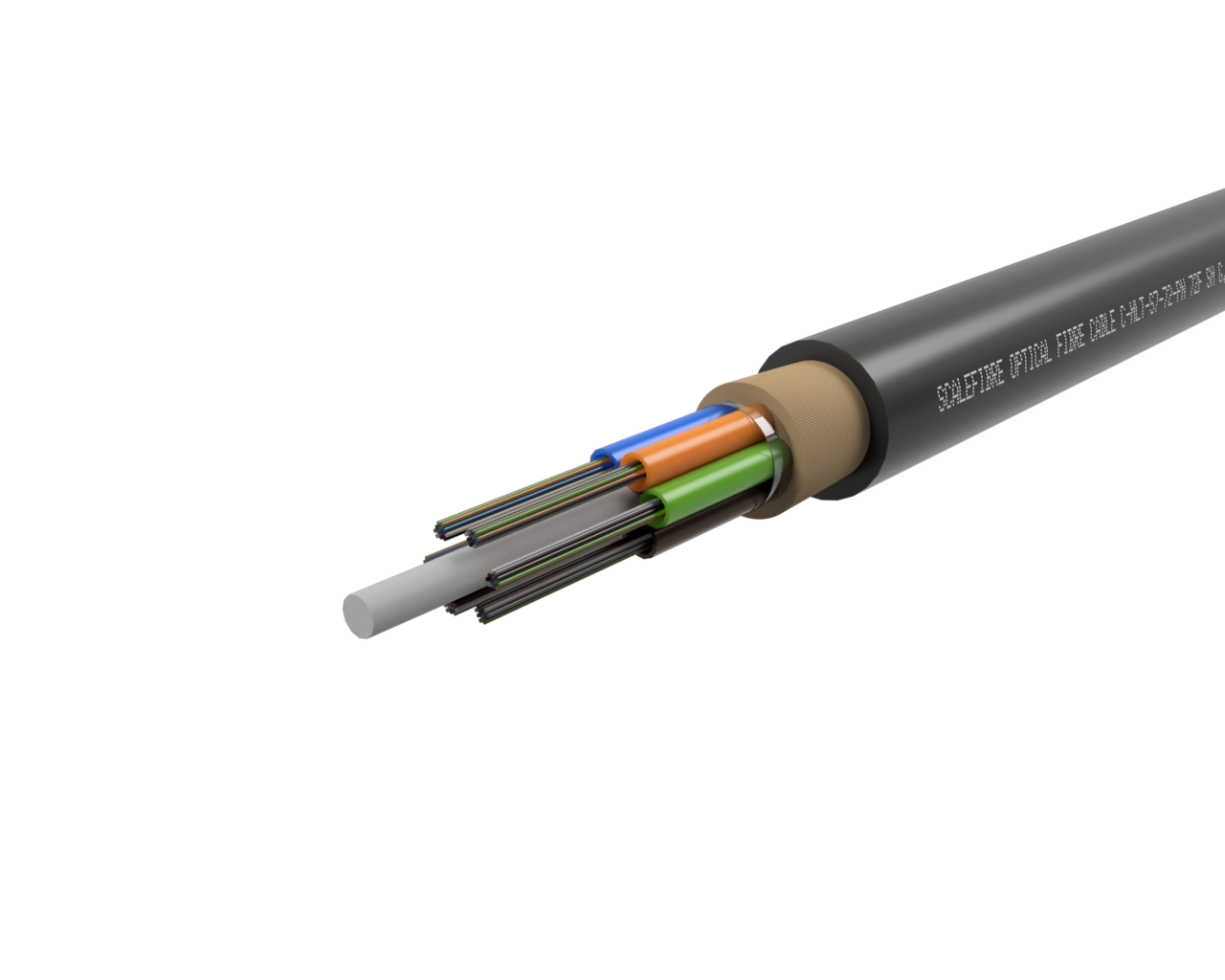

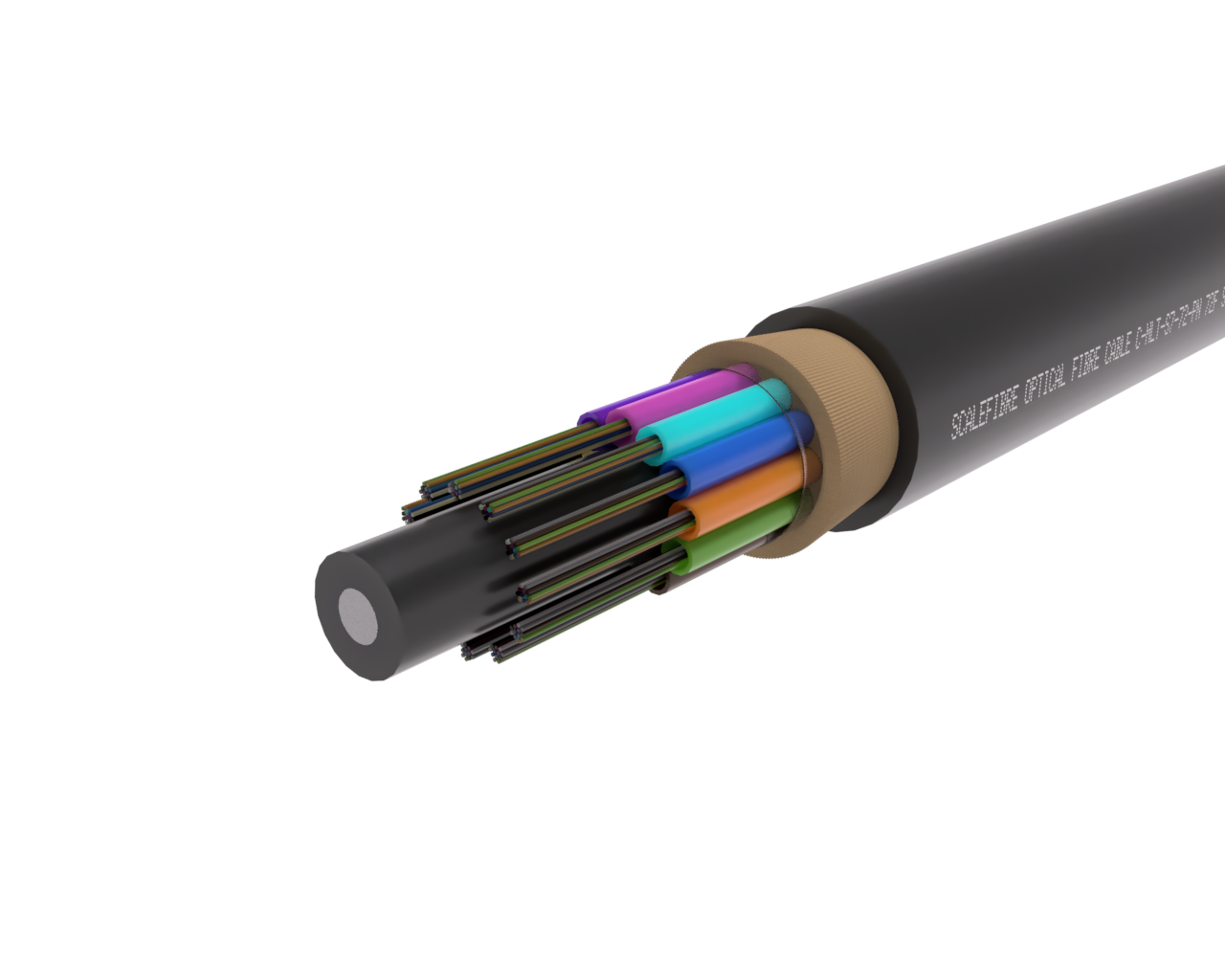

SkySPAN™ 中等跨距 ADSS 电缆 (6–288F)，采用双层 PE 护套、介电 FRP/芳纶结构和带有 StaticGEL™ 管的干芯。
- 针对中等跨度（最大可达 220 米，具体取决于荷载）进行了优化
- 纤维含量从 6 到 288
- 双层护套结构，提供卓越的机械防护
- 采用SZ型绞合松套管结构，增强了灵活性，并方便跨中检修。
- 采用FRP中心构件和芳纶周边纱线，以实现自支撑强度
- 采用 StaticGEL™ 干式芯材，松散管设计，方便清洁、不易弄脏。
- 全介质非金属结构（无需接地）
旨在超越性能
确保交付无误
简化采购流程
随时快速部署
已具备规模化能力
合规性得到保证
SkySPAN™ 中跨距 ADSS（全介质自支撑）光缆系列专为需要更高抗拉强度和环境适应性的架空杆间配线网络而设计。该光缆适用于光纤数量高达 288 芯的中跨距应用，采用坚固的双层护套结构，提供卓越的保护性能。该光缆的跨距可达 220 米（取决于负载条件），专为光纤数量高达 288 芯的高容量网络而设计。
该电缆采用绞合松套管 (SZ) 芯线设计，并运用 StaticGEL™ 技术，实现清洁、快速的搬运。电缆芯线和内层聚乙烯 (PE) 护套包裹着中央 FRP 加强筋。内外护套之间夹有一层芳纶纱线，可在无需接地的情况下实现高抗拉强度，从而延长跨距。SkySPAN™ 中跨距电缆外覆耐用的黑色 PE 护套，确保卓越的长期可靠性。
| 施工细节 | |
| 纤维计数 | 6至288根纤维 |
| 纤维类型 | 单模 G.652.D 单模 G.657.A1 单模 G.655 多模式 特种纤维 |
| 管状配置 | SZ型绞合松套管（每管最多12根纤维） |
| 管内填充 | StaticGEL™技术，实现清洁、快速的处理 |
| 核心水阻塞 | 干芯，带有阻水纱线和胶带 |
| 力量成员 | 中央FRP杆（绝缘体） |
| 外周力量 | 芳纶纱线（位于内层和外层之间） |
| 拉绳 | 两个（双拉绳） |
| 夹克 | 双层外套（内层和外层均为黑色聚乙烯） |
| 电缆尺寸 | |
| 外径 | 6-36F：13.0 ± 0.5 毫米 48-72F：13.3 ± 0.5 毫米 96F：14.7 ± 0.5 毫米 120°F：16.1 ± 0.5 毫米 144F：17.5 ± 0.5 毫米 288F：20.4 ± 0.5 毫米 |
| 重量 | 6-36F：127磅/公里 48-72华氏度：133磅/公里 96华氏度：165磅/公里 120华氏度：197磅/公里 144F：232磅/公里 288F：315磅/公里 |
| 弯曲半径 | |
| 最小弯曲半径（安装） | 20 × 电缆外径（根据数量不同，长度为 260 毫米至 408 毫米） |
| 最小弯曲半径（空载/静态） | 10 × 电缆外径（130 毫米至 204 毫米，具体取决于数量） |
| 机械特性 | |
| 抗拉强度 | 2,700 N（IEC 60794-1-2 方法 E1） |
| 抗压强度 | 2,000 N/100 mm（IEC 60794-1-2 方法 E3） |
| 抗冲击性 | 10 J（IEC 60794-1 方法 E4） |
| 环境的 | |
| 工作温度 | -40℃至+70℃ |
| 安装温度 | -30℃至+60℃ |
| 储存温度 | -40℃至+70℃ |
| 遵守 | |
| 标准 | IEC 60794-1；AS/CA S008；ITU-T光纤标准 |
| 符合RoHS标准 | 是的 |
| SkySPAN™ ADSS 单模 (G.652.D) – 标准光纤数量 | |
| 零件编号 | 描述 |
| C-SSM-S2-6-P | ADSS Cable, Medium Span, Single Mode (G.652.D), 6F, Double PE Jacket |
| C-SSM-S2-12-P | ADSS Cable, Medium Span, Single Mode (G.652.D), 12F, Double PE Jacket |
| C-SSM-S2-24-P | ADSS Cable, Medium Span, Single Mode (G.652.D), 24F, Double PE Jacket |
| C-SSM-S2-48-P | ADSS Cable, Medium Span, Single Mode (G.652.D), 48F, Double PE Jacket |
| C-SSM-S2-72-P | ADSS Cable, Medium Span, Single Mode (G.652.D), 72F, Double PE Jacket |
| C-SSM-S2-96-P | ADSS Cable, Medium Span, Single Mode (G.652.D), 96F, Double PE Jacket |
| C-SSM-S2-144-P | ADSS Cable, Medium Span, Single Mode (G.652.D), 144F, Double PE Jacket |
| C-SSM-S2-288-P | ADSS Cable, Medium Span, Single Mode (G.652.D), 288F, Double PE Jacket |
| SkySPAN™ ADSS 单模 (G.657.A1) – 标准光纤数量 | |
| 零件编号 | 描述 |
| C-SSM-S7-6-P | ADSS Cable, Medium Span, Single Mode (G.657.A1), 6F, Double PE Jacket |
| C-SSM-S7-12-P | ADSS Cable, Medium Span, Single Mode (G.657.A1), 12F, Double PE Jacket |
| C-SSM-S7-24-P | ADSS Cable, Medium Span, Single Mode (G.657.A1), 24F, Double PE Jacket |
| C-SSM-S7-48-P | ADSS Cable, Medium Span, Single Mode (G.657.A1), 48F, Double PE Jacket |
| C-SSM-S7-72-P | ADSS Cable, Medium Span, Single Mode (G.657.A1), 72F, Double PE Jacket |
| C-SSM-S7-96-P | ADSS Cable, Medium Span, Single Mode (G.657.A1), 96F, Double PE Jacket |
| C-SSM-S7-144-P | ADSS Cable, Medium Span, Single Mode (G.657.A1), 144F, Double PE Jacket |
| C-SSM-S7-288-P | ADSS Cable, Medium Span, Single Mode (G.657.A1), 288F, Double PE Jacket |
