MPO Trunks และ Fanouts

MPO (Multi-fiber Push-On) คือมาตรฐานอุตสาหกรรมทั่วไปสำหรับการเชื่อมต่อแบบหลายไฟเบอร์ MTP® เป็นชื่อแบรนด์เฉพาะของคอนเนคเตอร์ MPO ที่ผลิตโดย US Conec ซึ่งได้รับการปรับปรุงให้เหมาะสมกับการใช้งานที่มีประสิทธิภาพสูง ทั้งสองแบบสามารถใช้งานร่วมกันได้อย่างสมบูรณ์ แต่ความแตกต่างที่แท้จริงอยู่ที่คุณภาพการผลิต ที่ ScaleFibre เราให้ความสำคัญกับความน่าเชื่อถือของเครือข่ายโดยใช้เฉพาะส่วนประกอบ MPO เกรดพรีเมียมจากผู้นำอุตสาหกรรม รวมถึง US Conec และ Senko การใช้เฟอร์รูลที่มีความแม่นยำสูงและวัสดุโครงสร้างที่เหนือกว่า ทำให้ชุดประกอบของเรามั่นใจได้ถึงการเชื่อมต่อที่เสถียรและมีการสูญเสียน้อยสำหรับการเชื่อมโยงดาต้าเซ็นเตอร์ 400G และ 800G ที่สำคัญ

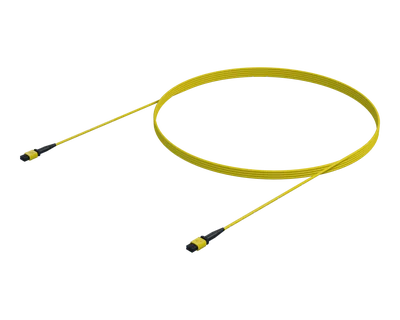

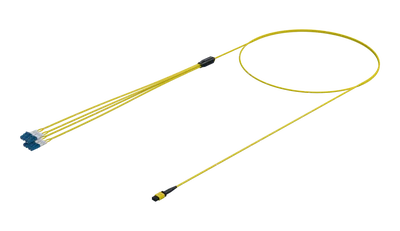

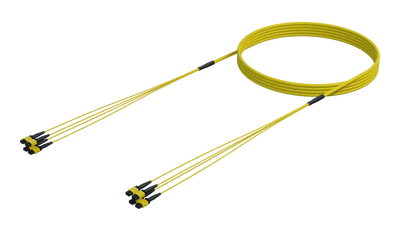

สายเคเบิล MPO Trunk มีคอนเนคเตอร์ MPO ทั้งสองด้านและทำหน้าที่เป็น ‘กระดูกสันหลัง’ สำหรับการเชื่อมโยงถาวรที่มีความหนาแน่นสูงระหว่างแผงแพทช์ ในทางตรงกันข้าม ชุดประกอบ MPO Fanout (หรือสาย breakout) จะเปลี่ยนจากคอนเนคเตอร์ MPO ตัวเดียวไปเป็นคอนเนคเตอร์เดี่ยวหลายตัว (เช่น LC หรือ SC) ซึ่งช่วยให้พอร์ตออปติกแบบขนานความเร็วสูง (เช่น 40G/100G) สามารถเชื่อมต่อโดยตรงกับพอร์ตดูเพล็กซ์ความเร็วต่ำหลายพอร์ต เพื่อเพิ่มการใช้งานพอร์ตสวิตช์ให้เกิดประโยชน์สูงสุด

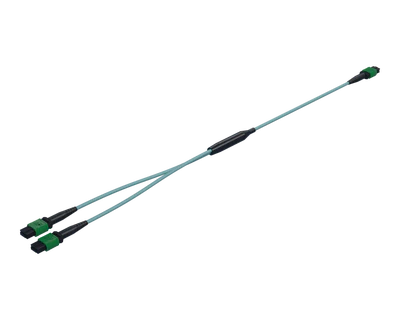

คลัสเตอร์ AI ประสิทธิภาพสูงต้องการการเชื่อมต่อที่เชี่ยวชาญ เรามี สายเคเบิลแยกสัญญาณ MPO 1:2 ที่ออกแบบมาโดยเฉพาะสำหรับ NDR InfiniBand และ Spectrum Ethernet สายเคเบิลเหล่านี้มีขั้วที่ปรับแต่งเองและประสิทธิภาพการสูญเสียต่ำมาก (APC) ที่จำเป็นในการรองรับตัวรับส่งสัญญาณ OSFP แบบสองพอร์ต 200G/400G และ 800G เพื่อให้มั่นใจถึงการผสานรวมที่ราบรื่นกับสถาปัตยกรรมสวิตช์ NVIDIA Quantum-2

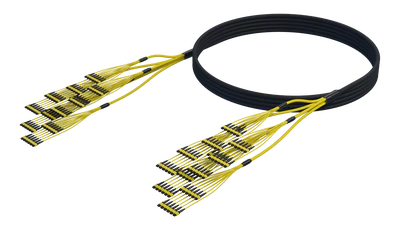

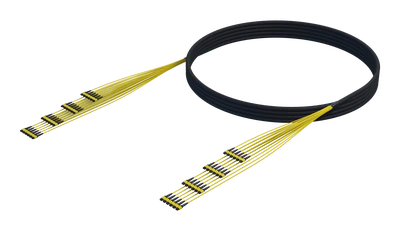

สายเคเบิล Trunk MPO จำนวนไฟเบอร์สูง ได้รับการออกแบบมาเพื่อลดความหนาแน่นของสายเคเบิลและปรับปรุงการไหลเวียนของอากาศในเส้นทางดาต้าเซ็นเตอร์ที่แออัด การรวมไฟเบอร์สูงสุด 576 เส้นเข้าไว้ในปลอกไมโครคอร์เดียวช่วยลดการใช้พื้นที่ถาดลงอย่างมากเมื่อเทียบกับสายเคเบิลขนาดเล็กหลายเส้น วิธีการติดตั้งแบบ ‘single-pull’ นี้ช่วยลดต้นทุนแรงงานและทำให้การจัดการในสถาปัตยกรรม hyperscale spine-leaf ง่ายขึ้น

ขั้ว (Polarity) กำหนดการแมปของสัญญาณส่ง (Tx) และรับ (Rx) ชุดประกอบ ScaleFibre มีให้เลือกใน วิธี B (แบบกลับด้าน) ซึ่งเป็นมาตรฐานอุตสาหกรรมสำหรับ 40G/100G parallel optics เนื่องจากมันจะจัดแนว Tx กับ Rx โดยธรรมชาติ เรายังจัดเตรียม วิธี A (แบบตรง) และ วิธี C (แบบสลับคู่) เพื่อให้เข้ากันได้กับโครงสร้างพื้นฐานเดิมหรือข้อกำหนดเฉพาะของโมดูลาร์คาสเซ็ตต์ การใช้ขั้วที่ไม่ถูกต้องจะส่งผลให้การเชื่อมโยงล้มเหลวโดยสมบูรณ์

การเชื่อมต่อ MPO ต้องใช้คอนเนคเตอร์ Male (มีหมุด) หนึ่งตัวและ Female (ไม่มีหมุด) หนึ่งตัวเสมอเพื่อให้แน่ใจว่ามีการจัดแนวที่แม่นยำ โดยทั่วไปแล้ว สาย MPO trunk จะเป็น Female-to-Female เพื่อป้องกันหมุดระหว่างการติดตั้ง ในขณะที่ ทรานซีฟเวอร์และคาสเซ็ตต์แผงแพทช์จะมีพอร์ต Male อย่างไรก็ตาม สายเคเบิล MPO Trunk จำนวนไฟเบอร์น้อย ของเราสามารถปรับแต่งด้วยคอนเนคเตอร์แบบมีหมุดสำหรับการเชื่อมโยงแบบสวิตช์ต่อสวิตช์โดยตรงได้

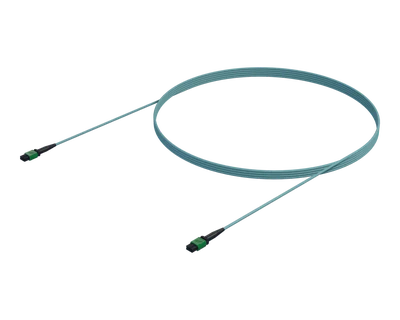

สายแพทช์ MPO ที่เข้ากันได้กับ NVIDIA ของเราใช้ APC (Angled Physical Contact) 8 องศา การขัดเงาแบบนี้จะสะท้อนแสงสะท้อนกลับเข้าไปในแคลดดิ้ง ทำให้เกิดการสูญเสียการสะท้อนกลับที่สูงขึ้นมาก (>60dB) สิ่งนี้จำเป็นสำหรับระบบ single-mode ความเร็วสูงและการมอดูเลชั่น PAM4 ที่ใช้ในเครือข่าย 400G/800G ซึ่งอัตราส่วนสัญญาณต่อสัญญาณรบกวนมีความเข้มงวดอย่างยิ่ง
