สายเคเบิลแบบท่อหลวมขนาดเล็ก (12–864F) พร้อมปลอก PE, สมาชิกเสริมความแข็งแรง FRP และแกนแห้งพร้อมท่อ StaticGEL™

จำนวนไฟเบอร์ตั้งแต่ 12 ถึง 864
เส้นผ่านศูนย์กลางกะทัดรัดเพื่อการใช้ประโยชน์จากท่อสูงสุด
โครงสร้างท่อหลวมแบบเกลียวเพื่อการติดตั้งที่รวดเร็วและยืดหยุ่น
ชิ้นส่วนความแข็งแรงส่วนกลาง FRP ช่วยให้มั่นใจถึงความทนทานต่อแรงดึงในการดึงระยะไกล
แกนแห้งพร้อมหลอดหลวม StaticGEL™ เพื่อการจัดการที่สะอาดและเลอะเทอะน้อย

หมวดหมู่: สายไฟเบอร์ออปติก, สายเคเบิลกลางแจ้ง

สอบถามตอนนี้

แบ่งปัน:

ออกแบบเพื่อประสิทธิภาพที่เหนือกว่า

ส่งมอบด้วยความแน่นอน

จัดซื้อจัดจ้างให้ง่ายขึ้น

พร้อมสำหรับการใช้รวดเร็ว

พร้อมขยายการผลิต

ปฏิบัติตามข้อกำหนดอย่างมั่นใจ

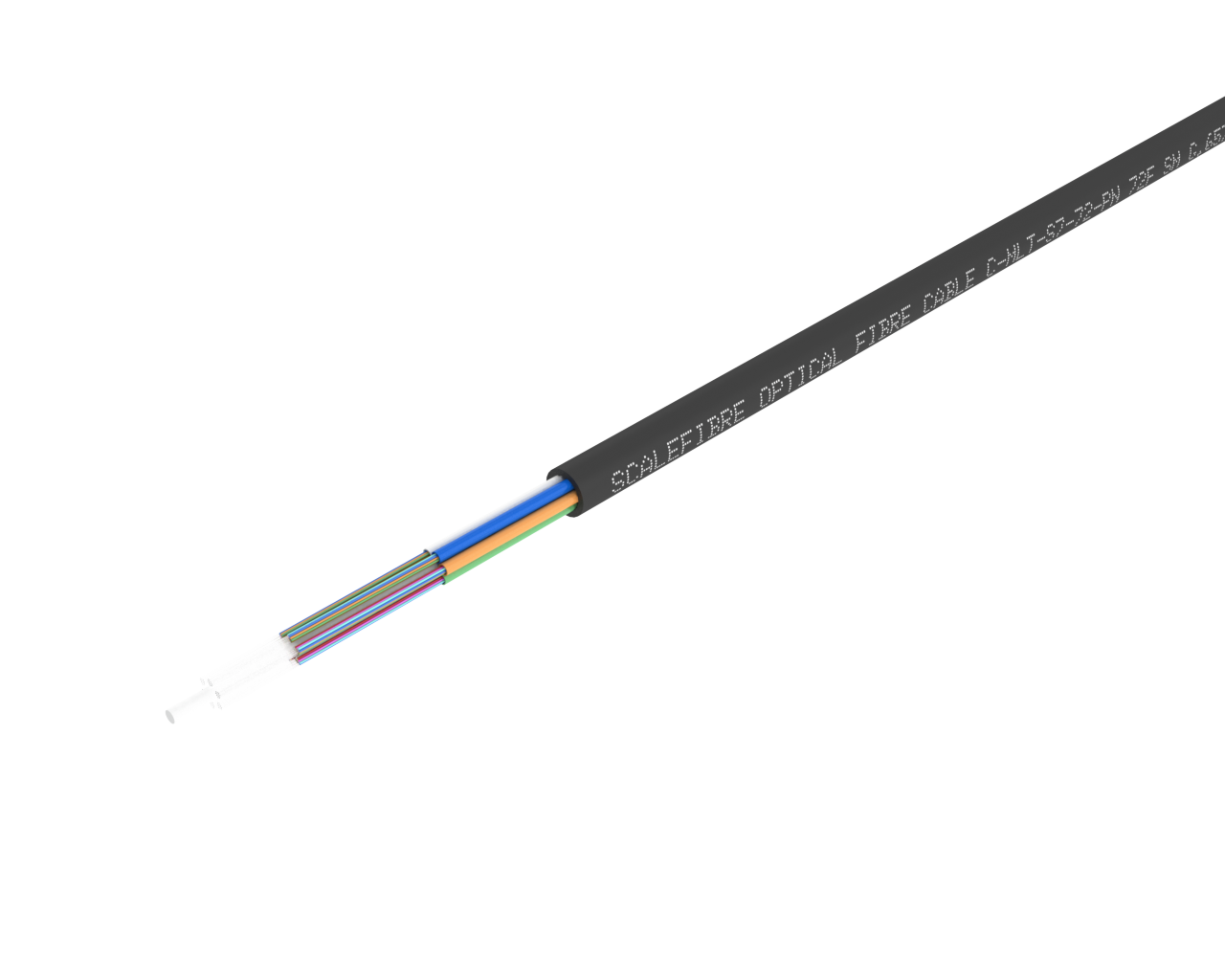

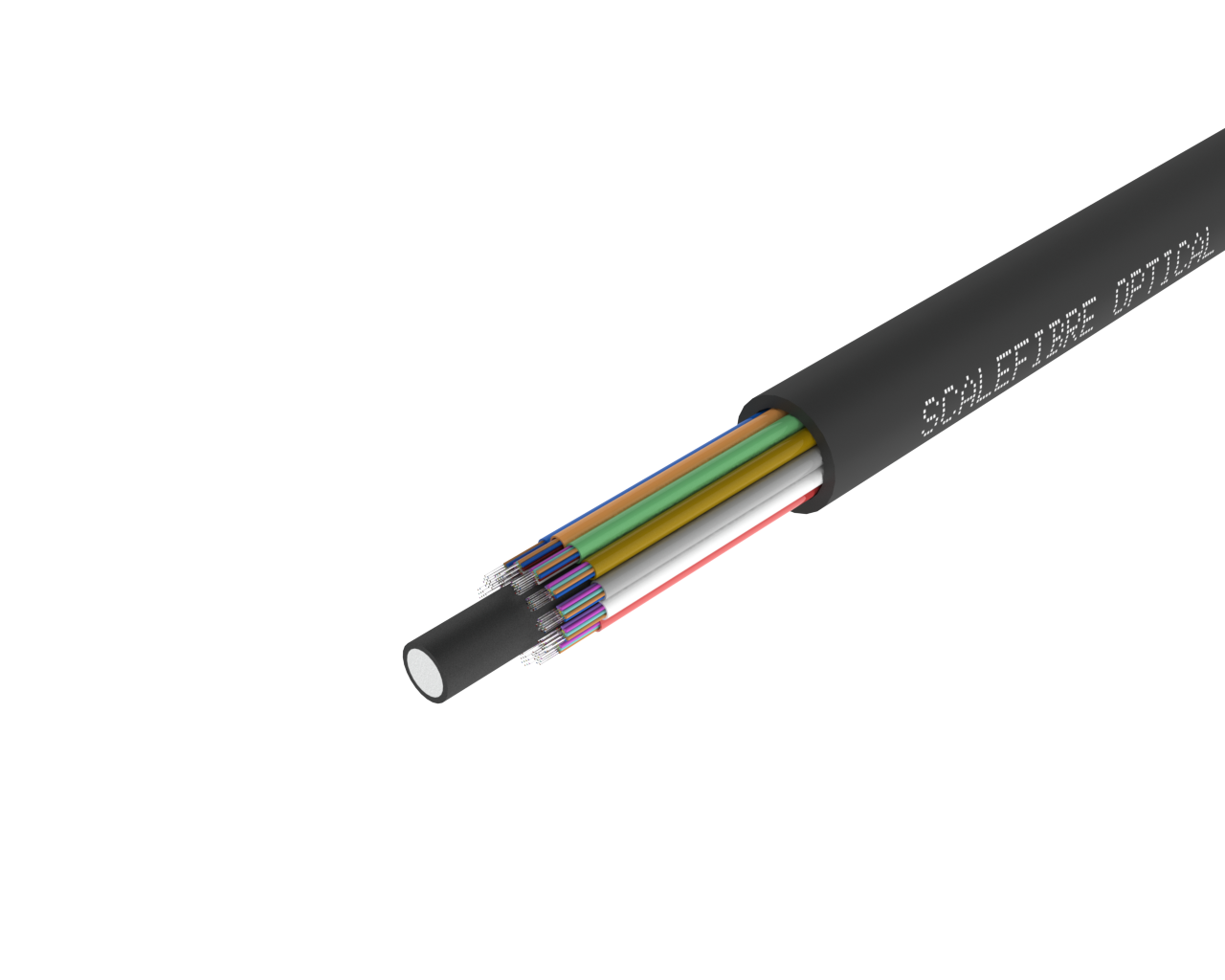

สายใยแก้วนำแสงแบบท่อหลวมขนาดเล็กนี้ได้รับการออกแบบทางวิศวกรรมให้มีความกะทัดรัดและติดตั้งได้อย่างรวดเร็วในสภาพแวดล้อมที่มีความหนาแน่นของท่อส่งสูง โดยมีจำนวนเส้นใยตั้งแต่ 12 เส้นไปจนถึง 864 เส้น เส้นผ่านศูนย์กลางเล็กเพียง 6.3 มม. ให้ความหนาแน่นของเส้นใยสูงเพื่อเพิ่มประสิทธิภาพการใช้งานท่อส่งสูงสุด ปลอกหุ้มโพลีเอทิลีน (PE) สีดำช่วยรับประกันความทนทาน ส่วนประกอบหลัก FRP เสริมความแข็งแรงให้ความแข็งแรงทนทานต่อแรงดึง ขณะที่แกนกลางแบบแห้งพร้อมสารป้องกันน้ำ StaticGEL™ ภายในท่อ ช่วยให้การจัดการเป็นไปอย่างราบรื่นและลดการเลอะเทอะ

ออกแบบมาสำหรับการติดตั้งโดยการดึง ฉีดน้ำ ลอย หรือเป่าลม ครอบคลุมเครือข่ายไฮเปอร์สเกล แคริเออร์ องค์กร สาธารณูปโภค และเครือข่ายมหาวิทยาลัย มีให้เลือกทั้งไฟเบอร์โหมดเดียว (G.657.A1 หรือ G.657.A2) และมัลติโหมด (OM1/OM3/OM4/OM5)

รายละเอียดการก่อสร้าง
จำนวนเส้นใย	12 ถึง 864 เส้นใย
ประเภทไฟเบอร์	โหมดเดียว G.657.A1 โหมดเดียว G.657.A2 OM1 หลายโหมด OM3 หลายโหมด OM4 หลายโหมด

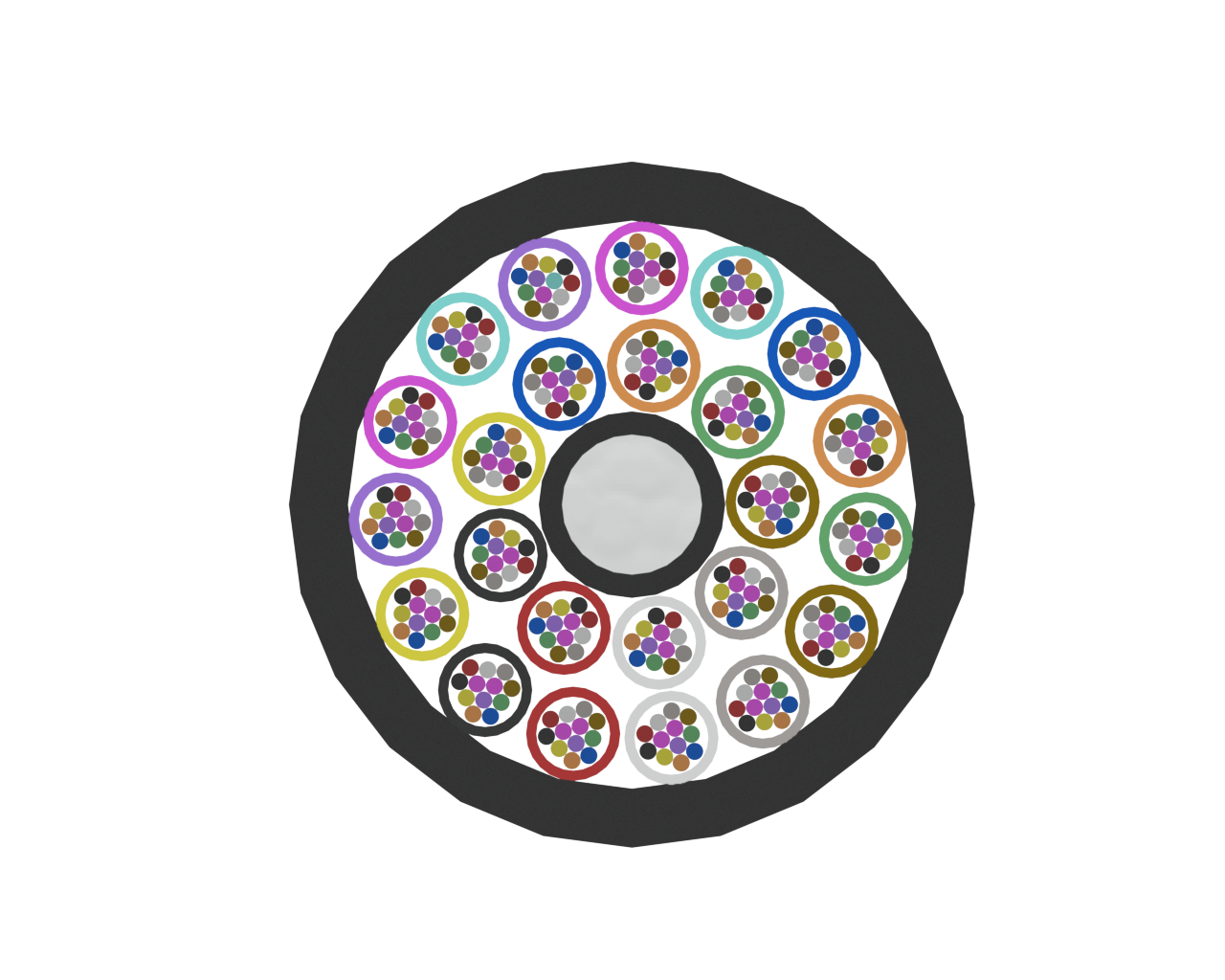

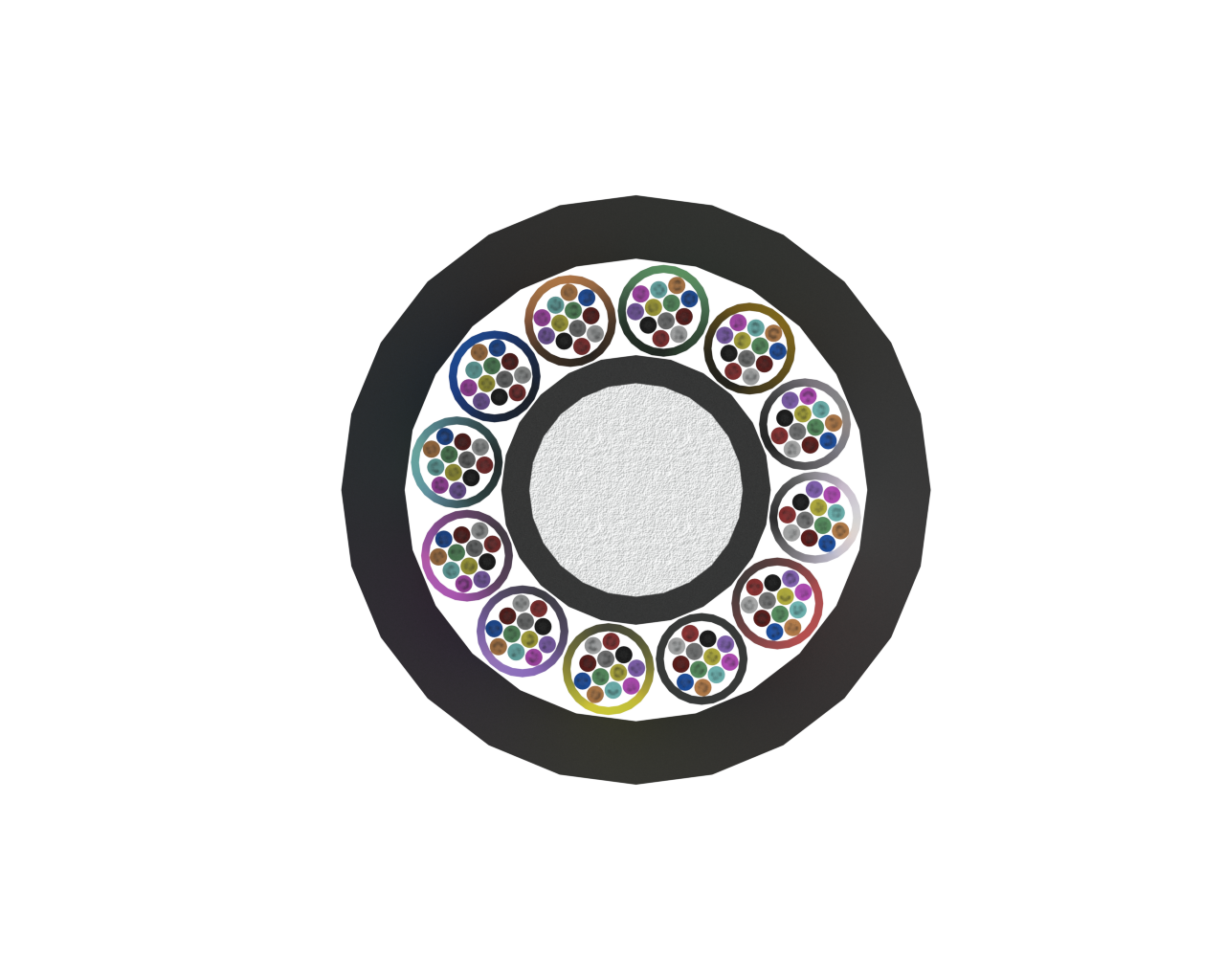

การกำหนดค่าท่อ	มากถึง 24 หลอดหลวม (12–36 เส้นใยต่อหลอด ขึ้นอยู่กับจำนวน)
การบรรจุหลอด	เทคโนโลยี StaticGEL™ เพื่อการจัดการที่สะอาดและรวดเร็ว
การปิดกั้นน้ำแกนกลาง	แกนแห้งพร้อมเส้นใยที่พองตัวด้วยน้ำรอบ ๆ ส่วนประกอบส่วนกลาง
สมาชิกที่แข็งแกร่ง	แกน FRP กลาง (ไดอิเล็กทริก)
เชือกริปคอร์ด	สอง
เสื้อแจ็กเกต	โพลีเอทิลีน (PE)
ขนาดสายเคเบิล
เส้นผ่านศูนย์กลางภายนอก	12F: 6.3 มม. 24F: 6.3 มม. 48F: 6.3 ± 0.3 มม. 72F: 6.3 ± 0.3 มม. 144F: 8.3 ± 0.3 มม. 288F: 9.8 ± 0.3 มม. 432F: 8.8 ± 0.3 มม. 864F: 11.3 ± 0.3 มม.
น้ำหนัก	12F: 31 กก./กม. 24F: 31 กก./กม. 48F: 33 กก./กม. 72F: 33 ปอนด์/กม. 144F: 62 ปอนด์/กม. 288F: 82 ปอนด์/กม. 432F: 63 ปอนด์/กม. 864F: 106 ปอนด์/กม.
รัศมีโค้งงอ
รัศมีการโค้งงอขั้นต่ำ (การติดตั้ง)	130 มม. ถึง 230 มม. (ขึ้นอยู่กับจำนวนเส้นใย)
รัศมีการโค้งงอขั้นต่ำ (ไม่มีโหลด / คงที่)	65 มม. ถึง 115 มม. (ขึ้นอยู่กับจำนวนเส้นใย)
ลักษณะทางกล
ความแข็งแรงแรงดึง (ระยะสั้น)	1,000 นิวตัน (12–144F) / 2,000 นิวตัน (288–864F)
ความต้านทานการบดขยี้	2,000 นิวตัน/10 ซม.
ด้านสิ่งแวดล้อม
อุณหภูมิในการทำงาน	-10°C ถึง +70°C
อุณหภูมิในการติดตั้ง	0 °C ถึง +50 °C
อุณหภูมิในการจัดเก็บ	-20°C ถึง +70°C
การปฏิบัติตาม
มาตรฐาน	IEC 60794; AS/CA S008; TIA-598-C; มาตรฐานเส้นใยแก้วนำแสง ITU-T
เป็นไปตามมาตรฐาน RoHS3	ใช่

Mini Loose Tube โหมดเดียว (G.657.A1) – จำนวนไฟเบอร์มาตรฐาน
หมายเลขชิ้นส่วน	คำอธิบาย
C-MLT-S7-12-P	Mini Loose Tube, 12 Fibre, Single-mode (G.657.A1), PE
C-MLT-S7-24-P	Mini Loose Tube, 24 Fibre, Single-mode (G.657.A1), PE
C-MLT-S7-48-P	Mini Loose Tube, 48 Fibre, Single-mode (G.657.A1), PE
C-MLT-S7-72-P	Mini Loose Tube, 72 Fibre, Single-mode (G.657.A1), PE
C-MLT-S7-96-P	Mini Loose Tube, 96 Fibre, Single-mode (G.657.A1), PE
C-MLT-S7-144-P	Mini Loose Tube, 144 Fibre, Single-mode (G.657.A1), PE
C-MLT-S7-288-P	Mini Loose Tube, 288 Fibre, Single-mode (G.657.A1), PE
C-MLT-S7-432-P	Mini Loose Tube, 432 Fibre, Single-mode (G.657.A1), PE
C-MLT-S7-864-P	Mini Loose Tube, 864 Fibre, Single-mode (G.657.A1), PE

Mini Loose Tube โหมดเดียว (G.657.A2) – จำนวนไฟเบอร์มาตรฐาน
หมายเลขชิ้นส่วน	คำอธิบาย
C-MLT-S7A2-12-P	Mini Loose Tube, 12 Fibre, Single-mode (G.657.A2), PE
C-MLT-S7A2-24-P	Mini Loose Tube, 24 Fibre, Single-mode (G.657.A2), PE
C-MLT-S7A2-48-P	Mini Loose Tube, 48 Fibre, Single-mode (G.657.A2), PE
C-MLT-S7A2-72-P	Mini Loose Tube, 72 Fibre, Single-mode (G.657.A2), PE
C-MLT-S7A2-96-P	Mini Loose Tube, 96 Fibre, Single-mode (G.657.A2), PE
C-MLT-S7A2-144-P	Mini Loose Tube, 144 Fibre, Single-mode (G.657.A2), PE
C-MLT-S7A2-288-P	Mini Loose Tube, 288 Fibre, Single-mode (G.657.A2), PE
C-MLT-S7A2-432-P	Mini Loose Tube, 432 Fibre, Single-mode (G.657.A2), PE
C-MLT-S7A2-864-P	Mini Loose Tube, 864 Fibre, Single-mode (G.657.A2), PE

Mini Loose Tube Multimode (OM1) – จำนวนไฟเบอร์มาตรฐาน
หมายเลขชิ้นส่วน	คำอธิบาย
C-MLT-M1-12-P	Mini Loose Tube, 12 Fibre, Multimode (OM1), PE
C-MLT-M1-24-P	Mini Loose Tube, 24 Fibre, Multimode (OM1), PE
C-MLT-M1-48-P	Mini Loose Tube, 48 Fibre, Multimode (OM1), PE
C-MLT-M1-72-P	Mini Loose Tube, 72 Fibre, Multimode (OM1), PE
C-MLT-M1-96-P	Mini Loose Tube, 96 Fibre, Multimode (OM1), PE
C-MLT-M1-144-P	Mini Loose Tube, 144 Fibre, Multimode (OM1), PE
C-MLT-M1-288-P	Mini Loose Tube, 288 Fibre, Multimode (OM1), PE
C-MLT-M1-432-P	Mini Loose Tube, 432 Fibre, Multimode (OM1), PE
C-MLT-M1-864-P	Mini Loose Tube, 864 Fibre, Multimode (OM1), PE

Mini Loose Tube Multimode (OM3) – จำนวนไฟเบอร์มาตรฐาน
หมายเลขชิ้นส่วน	คำอธิบาย
C-MLT-M3-12-P	Mini Loose Tube, 12 Fibre, Multimode (OM3), PE
C-MLT-M3-24-P	Mini Loose Tube, 24 Fibre, Multimode (OM3), PE
C-MLT-M3-48-P	Mini Loose Tube, 48 Fibre, Multimode (OM3), PE
C-MLT-M3-72-P	Mini Loose Tube, 72 Fibre, Multimode (OM3), PE
C-MLT-M3-96-P	Mini Loose Tube, 96 Fibre, Multimode (OM3), PE
C-MLT-M3-144-P	Mini Loose Tube, 144 Fibre, Multimode (OM3), PE
C-MLT-M3-288-P	Mini Loose Tube, 288 Fibre, Multimode (OM3), PE
C-MLT-M3-432-P	Mini Loose Tube, 432 Fibre, Multimode (OM3), PE
C-MLT-M3-864-P	Mini Loose Tube, 864 Fibre, Multimode (OM3), PE

Mini Loose Tube Multimode (OM4) – จำนวนไฟเบอร์มาตรฐาน
หมายเลขชิ้นส่วน	คำอธิบาย
C-MLT-M4-12-P	Mini Loose Tube, 12 Fibre, Multimode (OM4), PE
C-MLT-M4-24-P	Mini Loose Tube, 24 Fibre, Multimode (OM4), PE
C-MLT-M4-48-P	Mini Loose Tube, 48 Fibre, Multimode (OM4), PE
C-MLT-M4-72-P	Mini Loose Tube, 72 Fibre, Multimode (OM4), PE
C-MLT-M4-96-P	Mini Loose Tube, 96 Fibre, Multimode (OM4), PE
C-MLT-M4-144-P	Mini Loose Tube, 144 Fibre, Multimode (OM4), PE
C-MLT-M4-288-P	Mini Loose Tube, 288 Fibre, Multimode (OM4), PE
C-MLT-M4-432-P	Mini Loose Tube, 432 Fibre, Multimode (OM4), PE
C-MLT-M4-864-P	Mini Loose Tube, 864 Fibre, Multimode (OM4), PE
