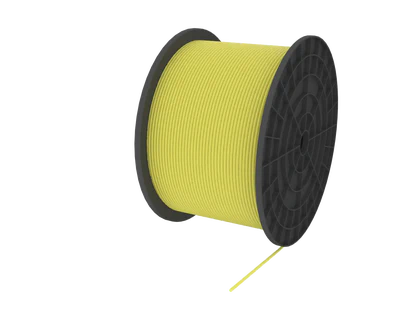

SlimCORE™ 144F เป็นสายเคเบิลใยแก้วนำแสงภายในอาคารแบบแยกหน่วยย่อย มีโครงสร้างกะทัดรัด ออกแบบมาสำหรับการใช้งานที่มีความหนาแน่นสูงและยุติสายได้ง่าย
- หน่วยย่อย 12 ชุด แต่ละชุดมี 12 ไฟเบอร์ ช่วยให้สามารถแยกสายไปยังขั้วต่อ MPO ได้โดยตรงถึงสิบสองชุดต่อสายเคเบิลหนึ่งเส้น
- ขนาดเหมาะสมสำหรับการเดินสายบนถาดที่วางแผนไว้ในระบบจัดจำหน่ายหลักของโทรคมนาคมและศูนย์ข้อมูล
- จัดการได้ง่ายสำหรับการรวมโครงข่ายแบ็คโบนภายในอาคารด้วยวิธีการดึงสายมาตรฐาน
- โครงสร้างแบบไดอิเล็กตริกทั้งหมดพร้อมส่วนรับแรงดึงจากเส้นใยอะรามิด
- เปลือกหุ้ม LSZH ทนไฟ เหมาะสำหรับสภาพแวดล้อมการเดินสายแบบมีโครงสร้างภายในอาคาร
ออกแบบเพื่อประสิทธิภาพที่เหนือกว่า
ส่งมอบด้วยความแน่นอน
จัดซื้อจัดจ้างให้ง่ายขึ้น
พร้อมสำหรับการใช้รวดเร็ว
พร้อมขยายการผลิต
ปฏิบัติตามข้อกำหนดอย่างมั่นใจ
สาย SlimCORE™ 144F มุ่งเป้าไปที่การใช้งานการจัดจำหน่ายหลักในศูนย์โทรคมนาคมและศูนย์ข้อมูล รวมถึงการเชื่อมต่อ MPO แบบเต็มตู้, การยุติสายในสำนักงานกลาง และการรวมโครงข่ายแบ็คโบนความหนาแน่นสูง การออกแบบด้วยหน่วยย่อย 12 ชุด แต่ละชุดมี 12 ไฟเบอร์ ช่วยให้สามารถแยกสายไปยังโมดูล MPO ได้อย่างกว้างขวาง รองรับการเชื่อมต่อที่หนาแน่นในระดับแถวหรือระดับตู้

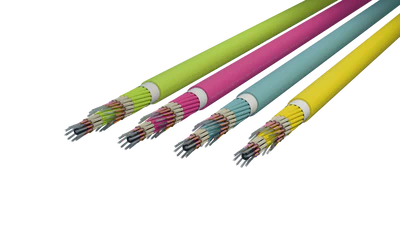

ด้วยเส้นผ่านศูนย์กลางภายนอก 10.4 มม. และน้ำหนักระบุ 93 กก./กม. สายเคเบิลนี้จึงต้องมีการวางแผนการเดินสายไฟบนถาด แต่ยังคงสามารถจัดการได้สำหรับการติดตั้งภายในอาคาร มีการกำหนดค่าแบบ Single-mode (G.657.A1) และ Multimode (OM3, OM4, OM5) ให้เลือก
| รายละเอียดการก่อสร้าง | |
| จำนวนไฟเบอร์ | 144 ไฟเบอร์ (หน่วยย่อย 12 ชุด × 12F) |
| การเคลือบไฟเบอร์ | การเคลือบหลัก 250µm |
| เส้นผ่านศูนย์กลางหน่วยย่อย | 2.0 มม. โดยประมาณ |
| ส่วนรับแรงดึง | เส้นใยอะรามิด |
| วัสดุเปลือกหุ้ม | Low Smoke Zero Halogen (LSZH) |
| ขนาดสายเคเบิล | |
| เส้นผ่านศูนย์กลางภายนอกโดยประมาณ | 10.4 มม. |
| น้ำหนักโดยประมาณ | 93 กก./กม. ±10% |
| คุณสมบัติทางกล | |
| แรงดึงสูงสุด (ระยะสั้น) | 660 N |
| แรงดึงสูงสุด (ระยะยาว) | 200 N |
| ความต้านทานแรงบีบอัด | 110 N / ซม. |
| รัศมีโค้งงอ (การติดตั้ง) | 205 มม. |
| รัศมีโค้งงอ (คงที่) | 100 มม. |
| คุณสมบัติทางสิ่งแวดล้อม | |
| อุณหภูมิ – การติดตั้ง | -10°C ถึง +60°C |
| อุณหภูมิ – การทำงาน | -20°C ถึง +70°C |
| อุณหภูมิ – การจัดเก็บ | -40°C ถึง +70°C |
| การปฏิบัติตามมาตรฐาน | |
| ระดับการทนไฟ | IEC 60332-1, IEC 60332-3-24 |
| มาตรฐาน | IEC 60794-2-20, ISO/IEC 11801, AS/CA S008 |
| รุ่นของ SlimCORE 144F | |
| C-SC-S7-144-L | สาย SlimCore ชนิดแยกหน่วยย่อย, Single Mode (G.657.A1), 144F, สีเหลือง |
| C-SC-M3-144-L | สาย SlimCore ชนิดแยกหน่วยย่อย, OM3, 144F, สีฟ้าอมเขียว |

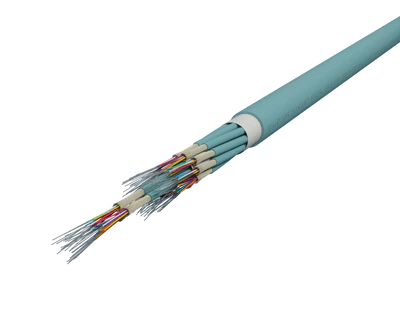

| C-SC-M4-144-L | สาย SlimCore ชนิดแยกหน่วยย่อย, OM4, 144F, สีฟ้าอมเขียว |
| C-SC-M4-144-L-EV | สาย SlimCore ชนิดแยกหน่วยย่อย, OM4, 144F, สีม่วงเอริกา |

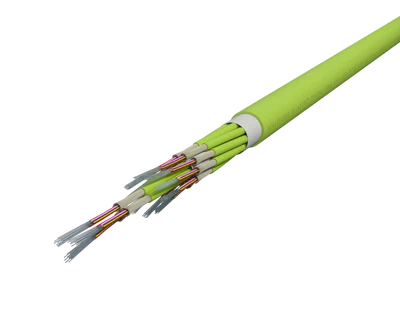

| C-SC-M5-144-L | สาย SlimCore ชนิดแยกหน่วยย่อย, OM5, 144F, สีเขียวมะนาว |
