สายเคเบิลใยแก้วนำแสงแบบท่อหลวมที่ทนทานพร้อมปลอกหุ้มฮาโลเจนควันต่ำ (LSZH) ออกแบบมาเพื่อความปลอดภัยจากอัคคีภัยที่ดีขึ้นและการปล่อยมลพิษน้อยที่สุดในสภาพแวดล้อมแบบปิดหรือแบบควบคุม
- ออกแบบมาเพื่อความสะดวกในการเตรียมการ
- การออกแบบแบบบล็อกน้ำแห้ง
- เหมาะสำหรับการติดตั้งแบบท่อและฝังโดยตรง
- แจ็คเก็ตด้านนอกสีดำ ควันต่ำ ฮาโลเจนเป็นศูนย์
ออกแบบเพื่อประสิทธิภาพที่เหนือกว่า
ส่งมอบด้วยความแน่นอน
จัดซื้อจัดจ้างให้ง่ายขึ้น
พร้อมสำหรับการใช้รวดเร็ว
พร้อมขยายการผลิต
ปฏิบัติตามข้อกำหนดอย่างมั่นใจ

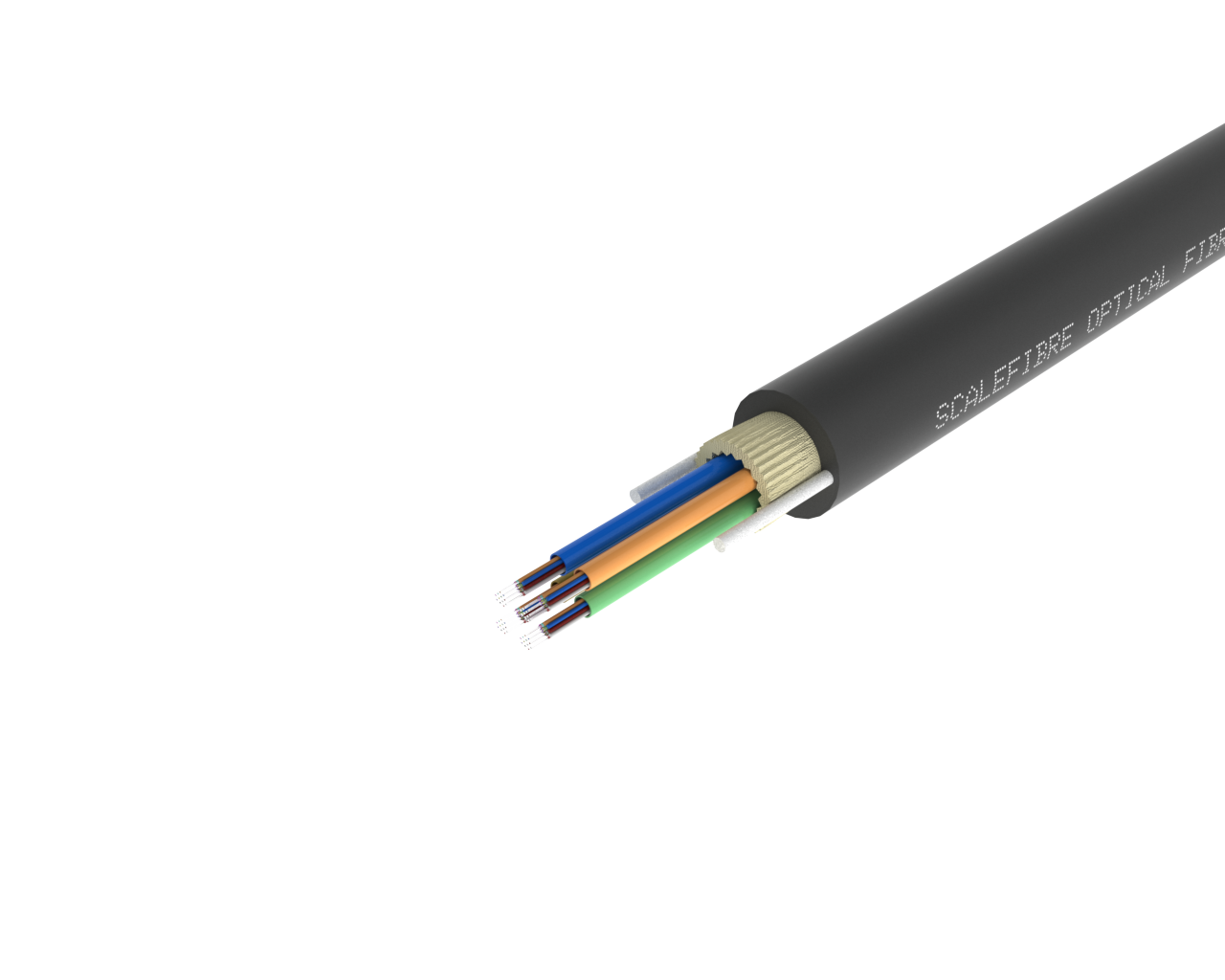

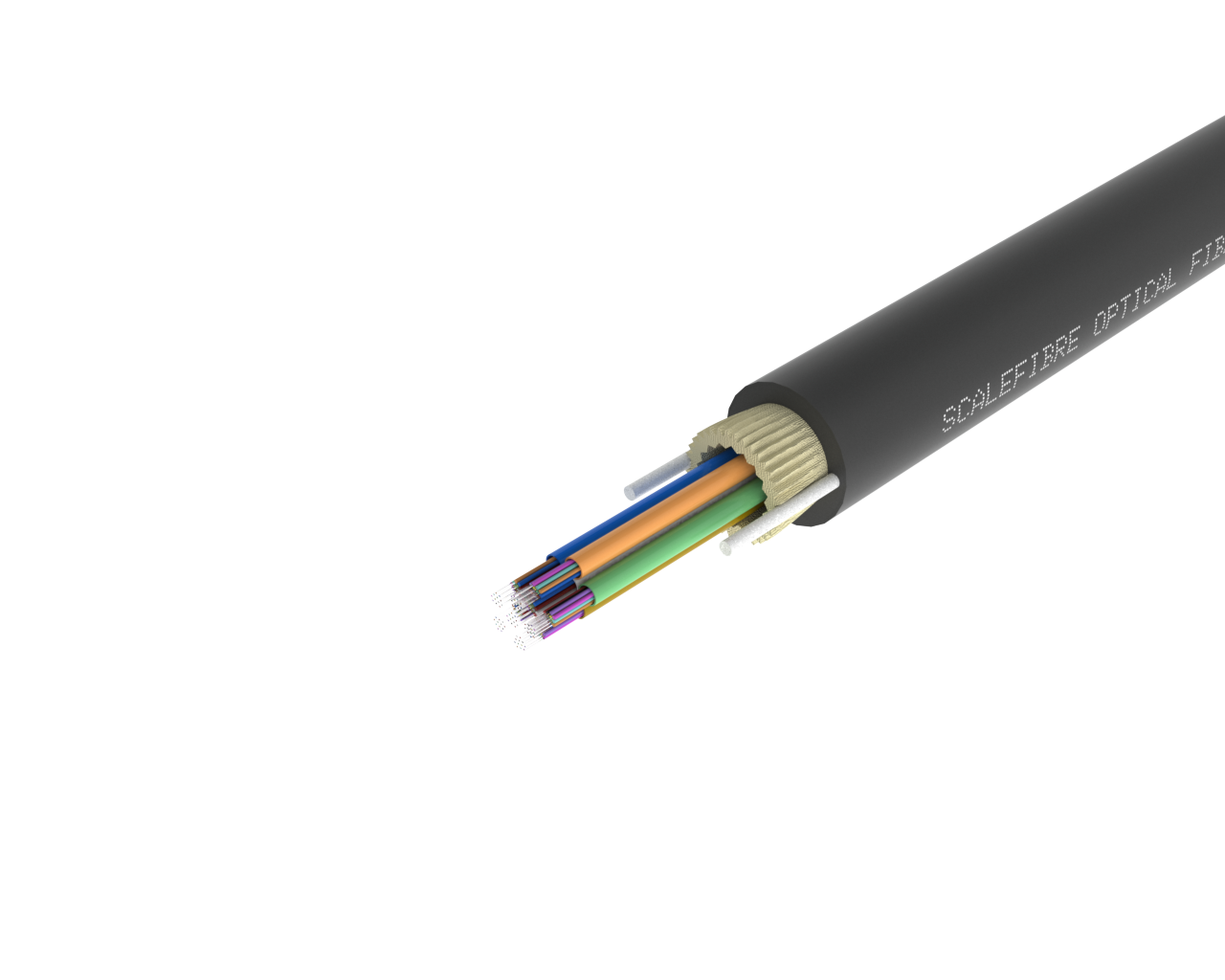

สายไฟเบอร์ออปติกแบบ Loose Tube นี้ได้รับการออกแบบทางวิศวกรรมให้มีความกะทัดรัดและติดตั้งง่ายในสภาพแวดล้อมที่มีท่อจำกัด เส้นผ่านศูนย์กลางที่เล็กลงช่วยให้สามารถบรรจุเส้นใยได้มากขึ้นต่อท่อร้อยสาย ช่วยเพิ่มประสิทธิภาพการใช้งานท่อ ปลอกหุ้มด้านนอกสีดำแบบควันต่ำฮาโลเจน (LSZH) ให้ความทนทานต่อสิ่งแวดล้อม แต่ช่วยลดสารเคมีอันตรายในกรณีเกิดเพลิงไหม้ เส้นใยอะรามิดและแท่งไฟเบอร์กลาส (FRP) ช่วยเพิ่มความแข็งแรง ในขณะที่วัสดุกันน้ำแบบแห้งช่วยให้ติดตั้งได้สะอาดโดยไม่ต้องใช้เครื่องมือ
สายเคเบิลนี้รองรับการใช้งานทั้งแบบฝังในท่อและแบบฝังดินโดยตรง เหมาะสำหรับการสร้างโครงสร้างพื้นฐานบรอดแบนด์ องค์กร ผู้ให้บริการ และสาธารณูปโภค มีให้เลือกตั้งแต่ 6 ถึง 96 เส้นใยแก้วนำแสง พร้อมสายใยแก้วนำแสงหลากหลายประเภท โครงสร้างนี้รับประกันความเสถียรในการใช้งานเครือข่ายระยะไกล เครือข่ายในเมือง และเครือข่ายภายในมหาวิทยาลัย
| รายละเอียดการก่อสร้าง | |
| จำนวนเส้นใย | 6 ถึง 96 เส้นใย |
| ประเภทไฟเบอร์ | โหมดเดียว G.652.D โหมดเดียว G.657.A1 โหมดเดียว G.657.A2 OM3 หลายโหมด OM4 หลายโหมด ใยแก้วนำแสงพิเศษอื่นๆ |
| ประเภทท่อ | ท่อโพลีเมอร์แบบหลวมพร้อมเทคโนโลยีการบล็อคแบบแห้ง |
| การปิดกั้นน้ำ | เส้นด้ายและเทปที่บวมน้ำได้แบบแห้ง |
| สมาชิกที่แข็งแกร่ง | เส้นใยอะรามิดและแท่งไฟเบอร์กลาส |
| แจ็คเก็ตชั้นนอก | โพลีเอทิลีน |
| เส้นผ่านศูนย์กลางภายนอก | |
| เส้นผ่านศูนย์กลางภายนอก 6 เส้นใย | 6.0 มม. |
| เส้นผ่านศูนย์กลางภายนอก 12 เส้นใย | 6.6 มม. |
| เส้นผ่านศูนย์กลางภายนอก 24 เส้นใย | 7.2 มม. |
| เส้นผ่านศูนย์กลางภายนอก 48 เส้นใย | 8.2 มม. |
| เส้นผ่านศูนย์กลางภายนอก 72 เส้นใย | 9.0 มม. |
| น้ำหนัก | |
| 6 เส้นใย | 47 กก./กม. |
| 12 เส้นใย | 54 กก./กม. |
| 24 เส้นใย | 62 กก./กม. |
| 48 เส้นใย | 76 กก./กม. |
| 72 เส้นใย | 88 กก./กม. |
| ลักษณะทางกล | |
| แรงดึงสูงสุด (ระยะสั้น) | 0.9–1.8kN (≥ 2.0 × น้ำหนักสายเคเบิล) |
| ความต้านทานการบดขยี้ | 2.0kN/10ซม. |
| รัศมีโค้งงอ | |
| 6 เส้นใย | 120มม. (ติดตั้ง) / 60มม. (คงที่) |
| 12 เส้นใย | 140 มม. (ติดตั้ง) / 70 มม. (คงที่) |
| 24 เส้นใย | 150มม. (ติดตั้ง) / 75มม. (คงที่) |
| 48 เส้นใย | 170 มม. (ติดตั้ง) / 85 มม. (คงที่) |
| 72 เส้นใย | 180 มม. (ติดตั้ง) / 90 มม. (คงที่) |
| ลักษณะทางสิ่งแวดล้อม | |
| อุณหภูมิในการติดตั้ง | -5°C ถึง +45°C |
| อุณหภูมิในการทำงาน | -30°C ถึง +60°C |
| อุณหภูมิในการจัดเก็บ | -30°C ถึง +70°C |
| การปฏิบัติตาม | |
| มาตรฐาน | IEC 60794, AS/CA S008, มาตรฐานใยแก้วนำแสง ITU-T |
| เป็นไปตามมาตรฐาน RoHS3 | ใช่ |
| โหมดเดียว, G.657.A1 | |
| ซี-แอลทีเอ็มซี-เอส7-006-แอล | สายไมโครแบบ Loose Tube 6 ไฟเบอร์ โหมดเดียว (G.657.A1) |
| ซี-แอลทีเอ็มซี-เอส7-012-แอล | สายไมโครแบบ Loose Tube 12 ไฟเบอร์ โหมดเดียว (G.657.A1) |
| ซี-แอลทีเอ็มซี-เอส7-024-แอล | สายไมโครแบบ Loose Tube 24 ไฟเบอร์ โหมดเดียว (G.657.A1) |
| ซี-แอลทีเอ็มซี-เอส7-048-แอล | สายไมโครแบบ Loose Tube 48 ไฟเบอร์ โหมดเดียว (G.657.A1) |
| ซี-แอลทีเอ็มซี-เอส7-072-แอล | สายไมโครแบบ Loose Tube 72 ไฟเบอร์ โหมดเดียว (G.657.A1) |
| ซี-แอลทีเอ็มซี-เอส7-096-แอล | สายไมโครแบบ Loose Tube 96 ไฟเบอร์ โหมดเดียว (G.657.A1) |
| โหมดเดียว, G.652.D | |
| ซี-แอลทีเอ็มซี-เอส2-006-แอล | สายไมโครแบบ Loose Tube 6 ไฟเบอร์ โหมดเดียว (G.652.D) |
| ซี-แอลทีเอ็มซี-เอส2-012-แอล | สายไมโครแบบ Loose Tube 12 ไฟเบอร์ โหมดเดียว (G.652.D) |
| ซี-แอลทีเอ็มซี-เอส2-024-แอล | สายไมโครแบบ Loose Tube 24 ไฟเบอร์ โหมดเดียว (G.652.D) |
| ซี-แอลทีเอ็มซี-เอส2-048-แอล | สายไมโครแบบ Loose Tube 48 ไฟเบอร์ โหมดเดียว (G.652.D1) |
| ซี-แอลทีเอ็มซี-เอส2-072-แอล | สายไมโครแบบ Loose Tube 72 ไฟเบอร์ โหมดเดียว (G.652.D) |
| ซี-แอลทีเอ็มซี-เอส2-096-แอล | สายไมโครแบบ Loose Tube 96 ไฟเบอร์ โหมดเดียว (G.652.D) |
| โหมดหลายโหมด OM3 | |
| ซี-แอลทีเอ็มซี-เอ็ม3-006-แอล | สายไมโครแบบ Loose Tube 6 ไฟเบอร์ โหมดเดียว (OM3) |
| ซี-แอลทีเอ็มซี-เอ็ม3-012-แอล | สายไมโครแบบ Loose Tube 12 ไฟเบอร์ โหมดเดียว (OM3) |
| ซี-แอลทีเอ็มซี-เอ็ม3-024-แอล | สายไมโครแบบ Loose Tube 24 ไฟเบอร์ โหมดเดียว (OM3) |
| ซี-แอลทีเอ็มซี-เอ็ม3-048-แอล | สายไมโครแบบ Loose Tube 48 ไฟเบอร์ โหมดเดียว (OM3) |
| ซี-แอลทีเอ็มซี-เอ็ม3-072-แอล | สายไมโครแบบ Loose Tube 72 ไฟเบอร์ โหมดเดียว (OM3) |
| ซี-แอลทีเอ็มซี-เอ็ม3-096-แอล | สายไมโครแบบ Loose Tube 96 ไฟเบอร์ โหมดเดียว (OM3) |
| โหมดหลายโหมด OM4 | |
| ซี-แอลทีเอ็มซี-เอ็ม4-006-แอล | สายไมโครแบบ Loose Tube 6 ไฟเบอร์ โหมดเดียว (OM4) |
| ซี-แอลทีเอ็มซี-เอ็ม4-012-แอล | สายไมโครแบบ Loose Tube 12 ไฟเบอร์ โหมดเดียว (OM4) |
| ซี-แอลทีเอ็มซี-เอ็ม4-024-แอล | สายไมโครแบบ Loose Tube 24 ไฟเบอร์ โหมดเดียว (OM4) |
| ซี-แอลทีเอ็มซี-เอ็ม4-048-แอล | สายไมโครแบบ Loose Tube 48 ไฟเบอร์ โหมดเดียว (OM4) |
| ซี-แอลทีเอ็มซี-เอ็ม4-072-แอล | สายไมโครแบบ Loose Tube 72 ไฟเบอร์ โหมดเดียว (OM4) |
| ซี-แอลทีเอ็มซี-เอ็ม4-096-แอล | สายไมโครแบบ Loose Tube 96 ไฟเบอร์ โหมดเดียว (OM4) |
