การเปรียบเทียบทางเทคนิค: G.657.A1 เทียบกับ G.657.A2
เจาะลึกไฟเบอร์ทนการโค้งงอ (BIF) สองระดับ เพื่อพิจารณาว่าเมื่อใดที่จำเป็นต้องใช้รัศมีการโค้งงอ 10 มม. หรือ 7.5 มม.
G.657.A1 ได้กลายเป็นมาตรฐานที่ทันสมัยเนื่องจากได้แก้ไขปัญหาความไวต่อการโค้งงอที่เคยพบใน G.652.D ในพื้นที่จำกัด อย่างไรก็ตาม เมื่อฮาร์ดแวร์มีขนาดเล็กลงและการเชื่อมต่อมีความหนาแน่นมากขึ้น G.657.A2 ก็ได้ถือกำเนิดขึ้นสำหรับสถานการณ์ที่รุนแรงเหล่านั้น ซึ่งแม้แต่การโค้งงอ 10 มม. ก็ยังถือว่าใหญ่เกินไป การทำความเข้าใจการแลกเปลี่ยนระหว่างรัศมีการโค้งงอ 10 มม. (A1) และ 7.5 มม. (A2) เป็นกุญแจสำคัญในการสร้างเครือข่ายที่จะไม่ล้มเหลวภายใต้แรงกดดันทางกายภาพ
G.657.A1 (BIF มาตรฐาน)
- ✕รัศมีการโค้งงอ: ขั้นต่ำ 10 มม.
- ✕ความเข้ากันได้: เข้ากันได้ดีเยี่ยมกับโครงข่าย G.652.D รุ่นเก่า
- ✕ประโยชน์ใช้สอย: เหมาะสมที่สุดสำหรับการใช้งานในเมืองและอาคารชุด (MDU) ส่วนใหญ่
- ✕ความพร้อมใช้งาน: เป็นค่าเริ่มต้นของ Scalefibre สำหรับชุดประกอบส่วนใหญ่ เนื่องจากอัตราส่วนประสิทธิภาพต่อต้นทุนสูง
G.657.A2 (ความยืดหยุ่นขั้นสูง)
- ✓รัศมีการโค้งงอ: ขั้นต่ำ 7.5 มม. ยืดหยุ่นกว่า A1 อย่างมาก
- ✓การออกแบบที่ได้รับการปรับปรุง: มักใช้โปรไฟล์แบบร่องที่ลึกกว่าเพื่อกักเก็บแสง
- ✓ประโยชน์ใช้สอย: จำเป็นสำหรับการเชื่อมต่อที่มีความหนาแน่นสูงและสถานที่ของลูกค้าที่กะทัดรัดเป็นพิเศษ
- ✓ต้นทุน: ราคาระดับพรีเมียมเนื่องจากความคลาดเคลื่อนในการผลิตที่เข้มงวดกว่าและปริมาณที่ผลิตน้อยกว่า
ระยะขอบของข้อผิดพลาด
แสดงภาพช่องว่างของประสิทธิภาพเมื่อไฟเบอร์ถูกผลักดันถึงขีดจำกัดทางกายภาพ
25%
การโค้งงอที่แคบกว่า (G.657.A2)0.1dB
การสูญเสีย G.657.A2 ที่ 10 มม.100%
เข้ากันได้กับ G.652.DPremium
โปรไฟล์ต้นทุน (G.657.A2)ระดับมาตรฐาน ITU-T
การเลือกไฟเบอร์ที่ถูกต้องจะช่วยรักษาสมดุลระหว่างข้อจำกัดทางกายภาพของสภาพแวดล้อมการติดตั้งกับต้นทุนและความเข้ากันได้
G.652.D
ม้างานของอุตสาหกรรมมาตรฐานสากลสำหรับไฟเบอร์แบบไม่เลื่อนการกระจายแสง เหมาะสำหรับการทำงานที่ 1310 นาโนเมตร พร้อมหน้าต่างสเปกตรัมเต็มรูปแบบตั้งแต่ 1260 นาโนเมตรถึง 1625 นาโนเมตร
- การกระจายแสงเป็นศูนย์ที่ 1310 นาโนเมตร
- ต้นทุนการซื้อเริ่มต้นต่ำที่สุด
- การสูญเสียที่สูงขึ้นจากการโค้งงอขนาดใหญ่
G.657.A1
ทนการโค้งงอไฟเบอร์ทนการโค้งงอระดับแรก ออกแบบมาสำหรับการกระจายในเมืองที่มักมีมุมแคบและท่อที่แออัด
- รัศมีการโค้งงอขั้นต่ำ 10 มม.
- เข้ากันได้กับรุ่นก่อนหน้าอย่างสมบูรณ์
- ลดการเกิด 'truck rolls' (การเดินทางแก้ไขปัญหา) จากความล้มเหลว
G.657.A2
ความยืดหยุ่นสูงสุดออกแบบมาสำหรับสถานที่ของลูกค้าและการเชื่อมต่อที่มีความหนาแน่นสูง สามารถเดินสายรอบวงกบประตูและช่องว่างผนังได้โดยไม่มีผลกระทบต่อสัญญาณ
- รัศมีการโค้งงอ 7.5 มม. (G.657.A2)
- การกักเก็บแสงด้วยร่องช่วย
- ความยืดหยุ่นในการติดตั้งสูงสุด
การสูญเสียจากการโค้งงอขนาดใหญ่ที่ 1625nm (dB)
ความยืดหยุ่นที่สำคัญลักษณะเฉพาะของการใช้งาน
ความแตกต่างของรัศมีการโค้งงอ 2.5 มม. มีความสำคัญอย่างไรในการใช้งานจริง
สายเข้าอาคาร FTTH
G.657.A1 สามารถจัดการกับการเดินสายภายในที่พักอาศัยทั่วไปรอบมุมและผ่านท่อร้อยสายได้โดยไม่มีการสูญเสียสัญญาณ

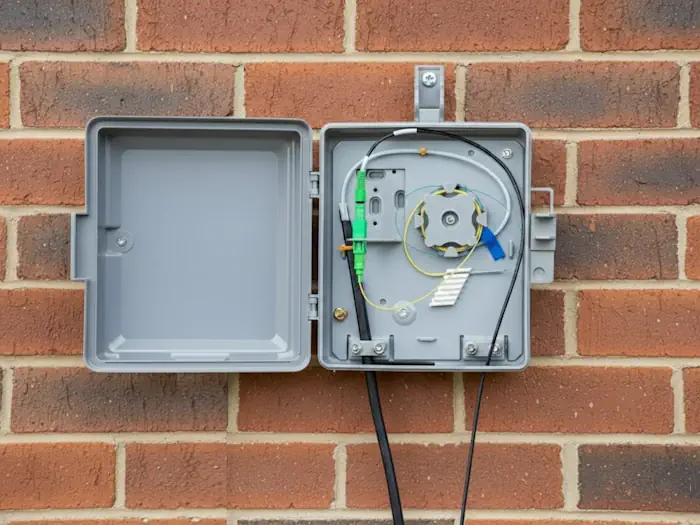

ตู้ขนาดเล็กและ ONT
G.657.A2 เป็นที่นิยมสำหรับช่องเสียบติดผนังขนาดเล็กพิเศษและกล่องสิ้นสุด ONT ที่ต้องม้วนสายไฟเบอร์ส่วนเกินไว้อย่างแน่นหนา

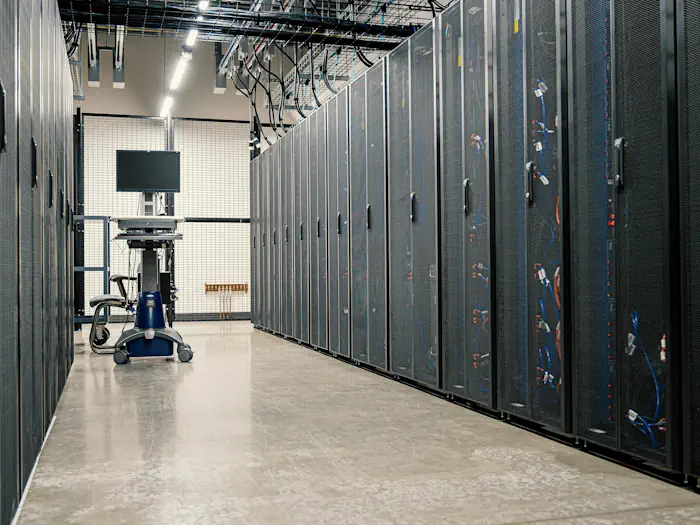

แร็คข้อมูลความหนาแน่นสูง
G.657.A2 เป็นที่นิยมสำหรับสภาพแวดล้อม 400G/800G ที่การเชื่อมต่อความหนาแน่นสูงทำให้เกิดการโค้งงอของสายเคเบิลที่หลีกเลี่ยงไม่ได้
Technical FAQ
การเลือกไฟเบอร์ทนการโค้งงอที่เหมาะสม
ScaleFibre กำหนดให้ G.657.A1 เป็นค่าเริ่มต้นเพื่อประสิทธิภาพและคุณค่า แต่เราก็มี G.657.A2 สำหรับโครงการความหนาแน่นสูงที่ต้องการความท้าทายสูงสุดของคุณ
