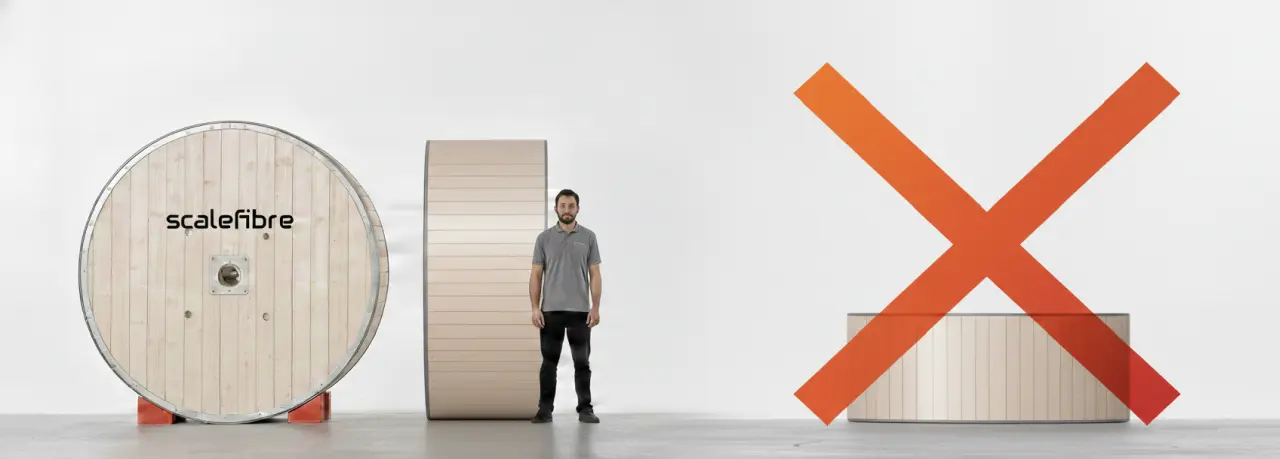

1. 드럼은 수직으로 유지하십시오
드럼은 플랜지에 기대어 수직 위치에서만 취급하고 보관해야 합니다. 드럼을 옆으로 눕히지 마십시오. 케이블 감김이 흔들리고 엉킬 수 있습니다. 불안정한 지면에서는 또는 현지 요구 사항에 따라 원치 않거나 위험한 움직임을 방지하기 위해 쐐기로 드럼을 "고정"해야 합니다.

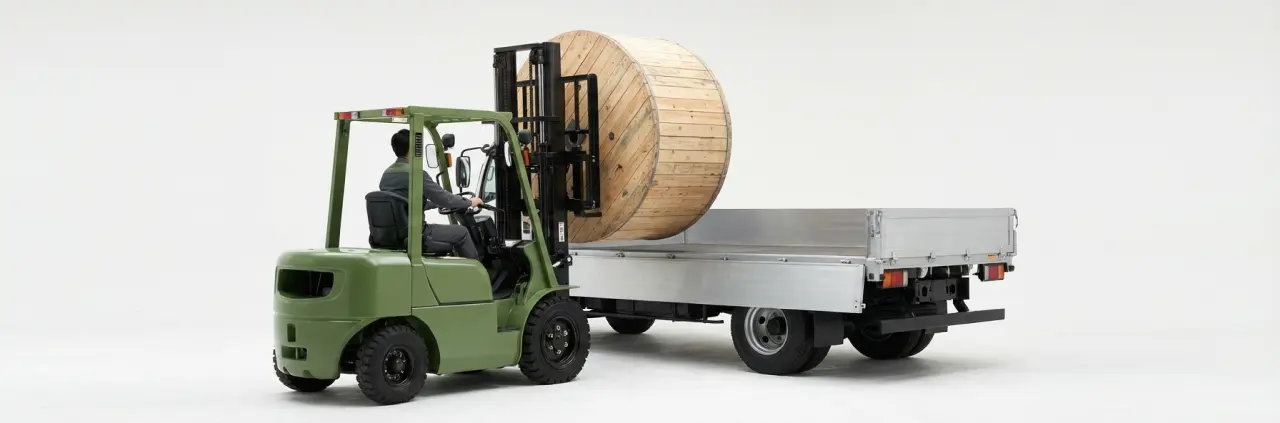

2. 적절한 리프팅 장비 사용
드럼을 하역하거나 이동할 때는 지게차 또는 크레인과 같은 기계식 리프팅 장비만 사용하십시오. 장비의 적재 용량이 드럼의 무게를 초과하는지 확인하십시오.
지게차 포크는 양쪽 플랜지 아래로 완전히 지나갈 수 있도록 드럼의 전체 너비보다 길어야 합니다. 플랜지 측면(플랜지에 대해 90°)에서 드럼에 접근하십시오. "래깅"(플랜지 사이의 나무) 또는 한쪽 플랜지만으로 드럼을 들어 올리려고 시도하지 마십시오. 드럼이 무너지거나 배럴에서 분리될 수 있습니다. 들어 올린 후 마스트를 약간 뒤로 기울여 드럼이 포크에 안전하게 고정되도록 하십시오. 고르지 않은 표면에서 플랜지가 끌리지 않도록 하중을 지면에서 15~20cm 높이로 유지하십시오.

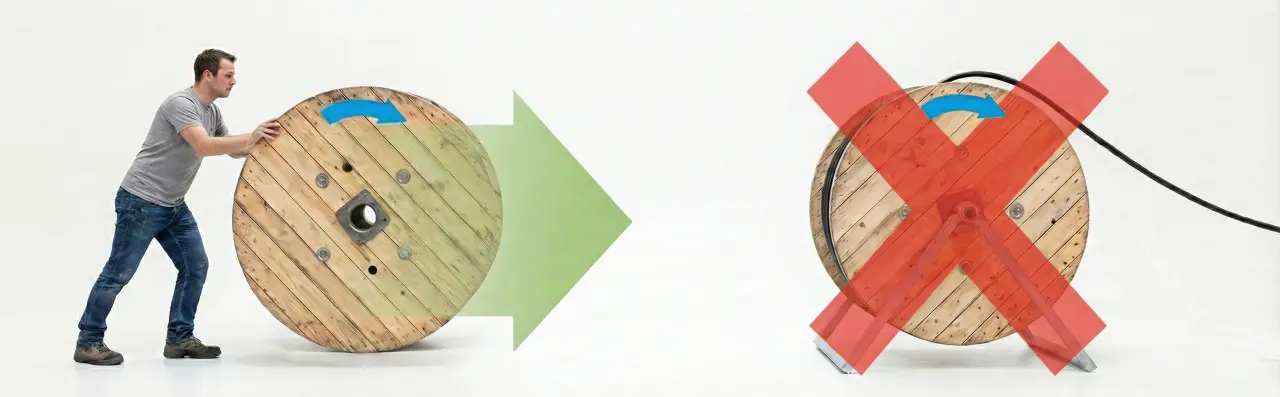

3. 구르는 방향
드럼은 지면이 매끄럽고 장애물이 없는 경우에만 짧은 거리 동안 구를 수 있습니다. 케이블 감김의 장력을 유지하기 위해 플랜지에 칠해진 화살표 방향으로만 구름이 발생해야 합니다.
참고: 화살표는 운송 및 보관을 위한 드럼 구름 방향을 나타내며, 케이블 인출 방향은 아닙니다.

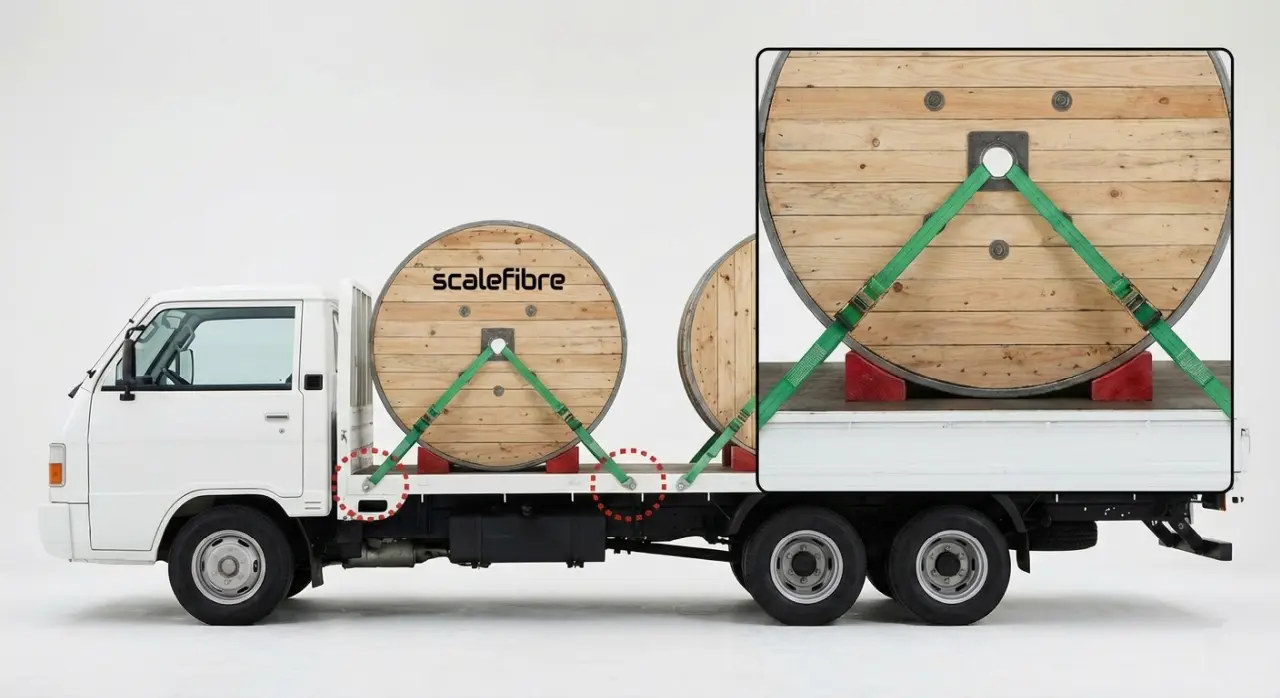

4. 운송을 위한 고정
드럼은 수직 위치에서만 운송해야 합니다. 운송 중 구름을 방지하기 위해 쐐기로 단단히 고정해야 합니다. 이 쐐기는 플랜지 가장자리에 배치해야 하며 플랜지 사이에는 절대 배치해서는 안 됩니다. 돌이나 불규칙한 파편을 고정 쐐기로 사용하는 것은 엄격히 금지됩니다.
무겁거나 특수 하중의 경우, 중앙 스핀들 구멍을 통과하고 필요한 경우 드럼 플랜지 위로 지나가는 로프 또는 스트랩으로 고정해야 합니다. 드럼의 래깅만 가로지르는 로프로 고정하는 것은 엄격히 금지됩니다. 드럼은 쐐기로 지지되어야 합니다.

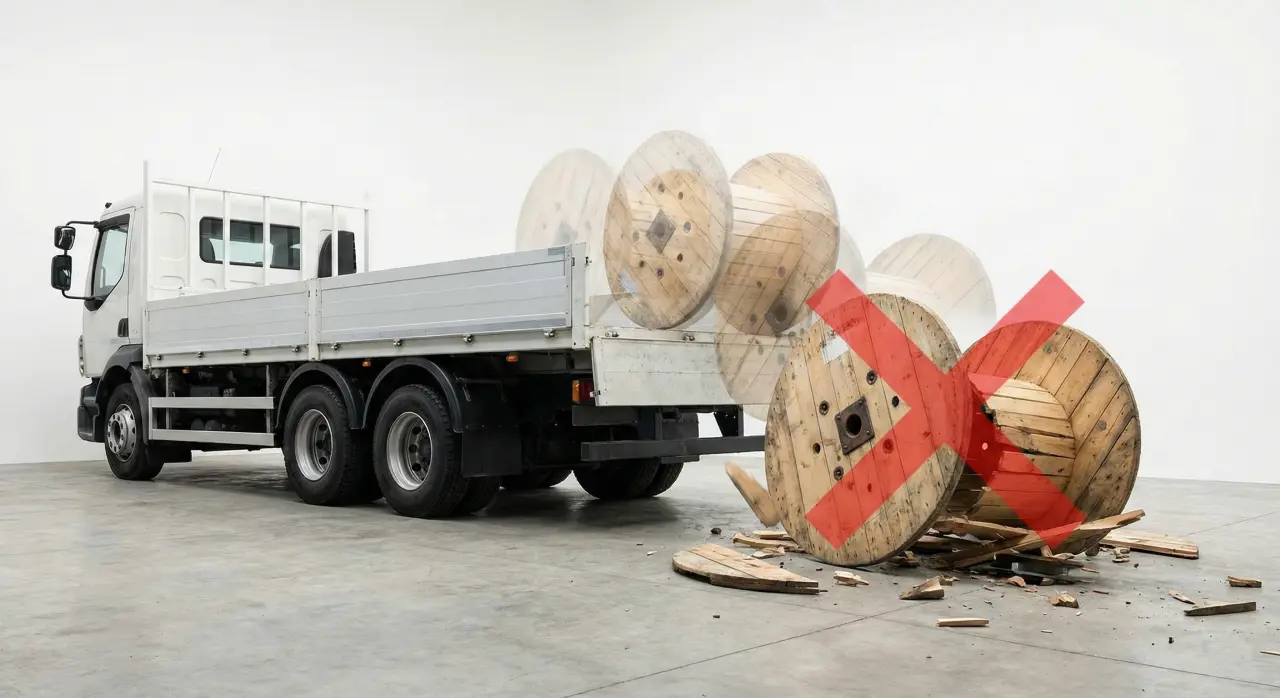

5. 드럼을 절대 떨어뜨리지 마십시오
차량(트럭, 선박, 열차 또는 기타 운송 수단)에서 하역할 때는 지게차 또는 크레인과 같은 올바른 리프팅 장비를 항상 사용해야 합니다. 작은 높이에서라도 드럼을 절대 떨어뜨리지 마십시오.
떨어뜨릴 때의 충격은 드럼 플랜지에 즉각적인 구조적 손상과 케이블 감김의 내부 변위를 유발할 수 있습니다. 이는 케이블이 설치될 때까지 눈에 띄지 않을 수 있는 결함으로 이어져 광학적 고장 또는 성능 문제를 초래할 수 있습니다. 사용되는 모든 리프팅 장비는 반드시 권한 있는 직원만 조작해야 하며, 허용된 중량 용량을 절대 초과하지 않도록 항상 확인하십시오.

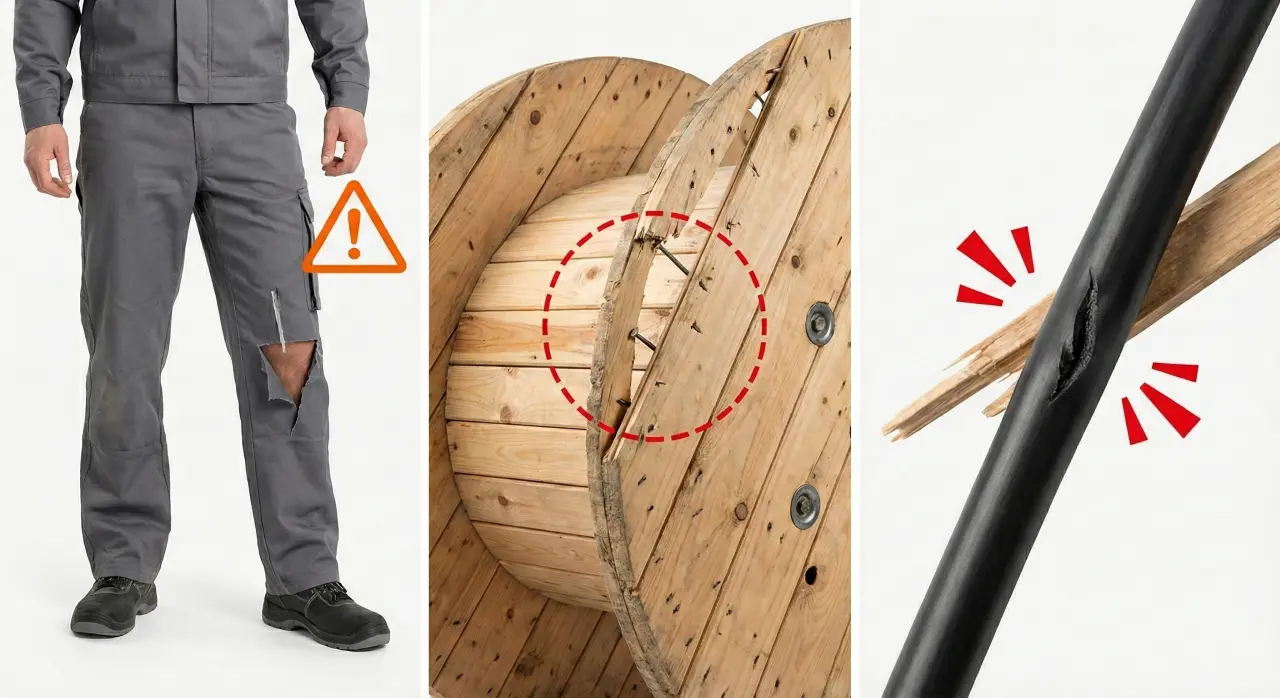

6. 하드웨어 안전
일부 케이블에서는 운송 중 보호를 위해 래깅(플랜지 사이의 나무)이 드럼 플랜지에 못 박히거나 스트랩으로 고정됩니다. 래깅에 사용된 못과 강철 스트랩은 인원에게 심각한 부상을 입히거나 케이블 인출 과정에서 케이블 재킷에 깊은 흠집을 낼 수 있으므로 극도로 주의하십시오. 취급 전에 항상 드럼 표면에서 돌출된 하드웨어가 있는지 검사하고, 플랜지 내부에도 못이 없는지 확인하십시오.

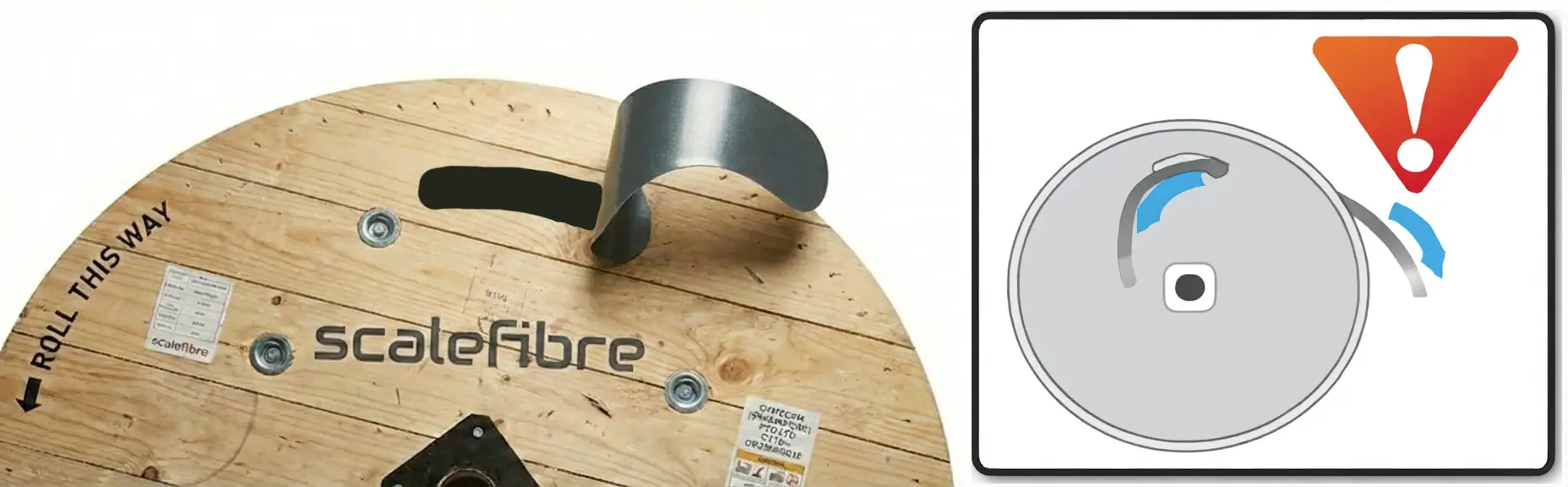

7. 내부 끝단 해제
인출 작업을 시작하기 전에 일반적으로 드럼 플랜지의 구멍을 통해 고정되는 케이블의 내부 끝단을 완전히 풀어야 합니다. 드럼이 회전할 때 케이블을 걸리게 할 수 있는 장애물이 없는지 확인하기 위해 출구 지점 근처에 있는 강철 보호 덮개, 로프 또는 못을 제거해야 합니다.
케이블이 인출되고 드럼 직경이 줄어들면서 내부 끝단이 장력 변화로 인해 움직일 수 있습니다. 인출 중 주기적으로 모니터링하고 다시 고정하여 퍼덕거리거나 드럼 스탠드에 걸리지 않도록 해야 합니다. 인출이 계속될수록 더 많은 케이블이 풀리며, 이 끝단을 풀어주지 않으면 케이블이 꼬이거나 케이블이 드럼 배럴에 눌려 케이블이 잼(jam)되어 더 이상 풀리지 않게 되는 "케이블 제조 결함"이 발생할 수 있습니다.

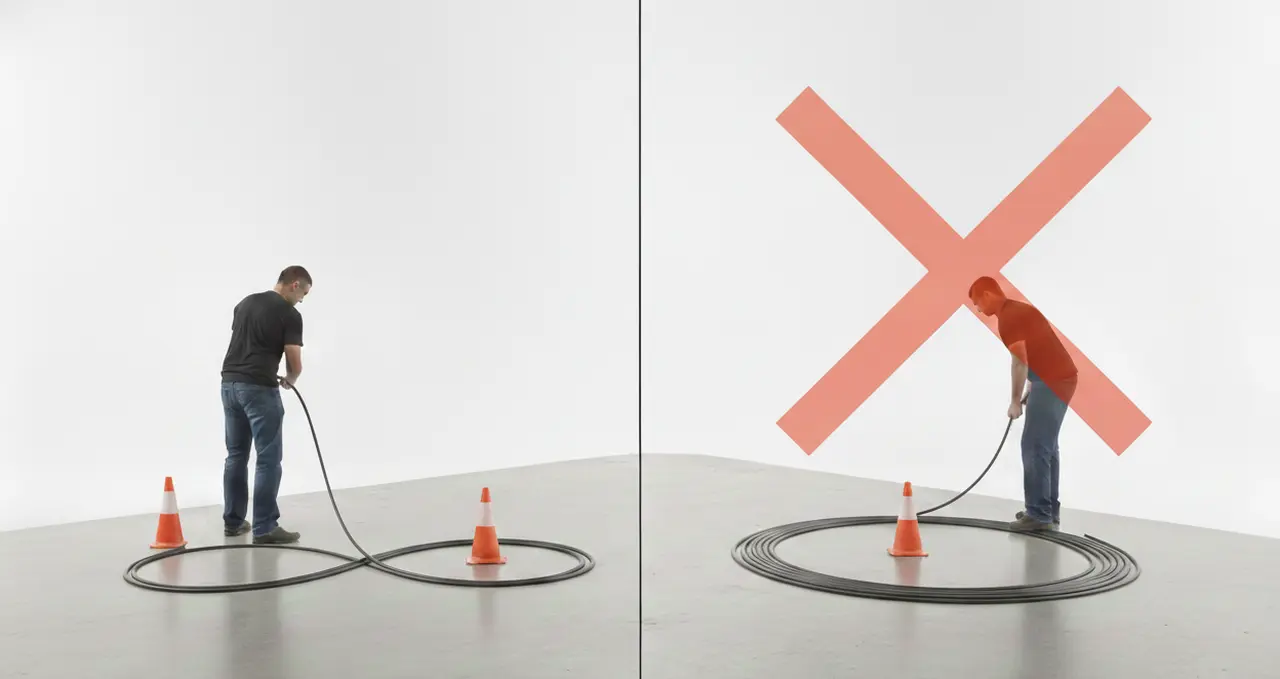

8. 코일링 기술
설치 중 또는 임시 보관을 위해 케이블 슬랙을 지면에 놓아야 할 때는 항상 8자형 코일링 패턴을 사용하십시오. 이 특정 기술은 케이블 내부의 기계적 스트레스를 중화시키기 때문에 필수적입니다. 한 방향으로 루프를 만들 때마다 다음 루프는 반대 방향으로 만들어져 비틀림 힘의 축적을 효과적으로 방지합니다.
절대 직접적인 원형 루프를 사용하지 마십시오. 단순한 원형 코일링은 한 바퀴 돌 때마다 케이블에 360° 비틀림을 유발하며, 이는 케이블을 다시 곧게 당길 때 심한 꼬임, 케이블 뒤틀림 및 내부 요소의 영구적인 손상으로 이어집니다. 적절한 8자형 코일링은 케이블이 원래 제조된 상태를 유지하도록 보장하여 최종 설치 단계에서 결함 없이 쉽게 당겨질 수 있도록 합니다.

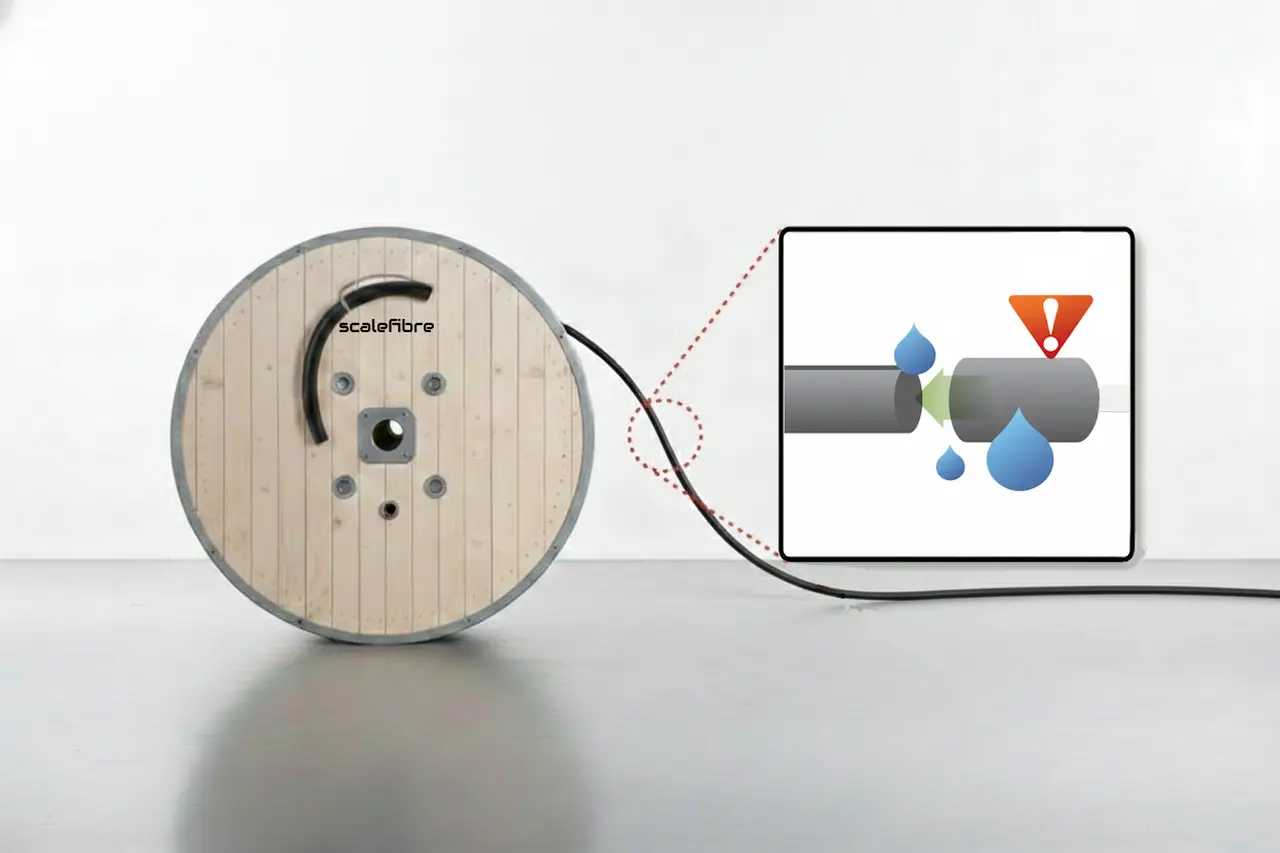

9. 습기 보호
습기는 조기 케이블 고장으로 이어질 수 있으므로, 물 유입을 방지하기 위해 모든 케이블 끝단은 항상 방수 엔드 캡으로 완전히 밀봉되어야 합니다. 설치 중 케이블이 절단된 경우, 케이블의 무결성을 유지하기 위해 노출된 끝단을 즉시 다시 밀봉해야 합니다.
드럼은 침수될 수 있는 지역에 보관해서는 안 됩니다. 축축한 표면과의 직접적인 접촉을 피하기 위해 목재 또는 기타 지지대 위에 릴을 지면에서 떼어 보관하는 것이 좋습니다. 습하거나 습한 장소에서는 응결 및 목재 플랜지의 부식을 방지하는 데 도움이 되는 공기 순환을 위해 릴 사이에 최소 3인치(약 7.6cm)의 공간을 두는 것이 좋습니다. 장기 보관을 위해 드럼은 환경적 열화로부터 케이블을 보호하기 위해 실내 기후 제어 시스템이 있는 장소로 옮겨야 합니다.

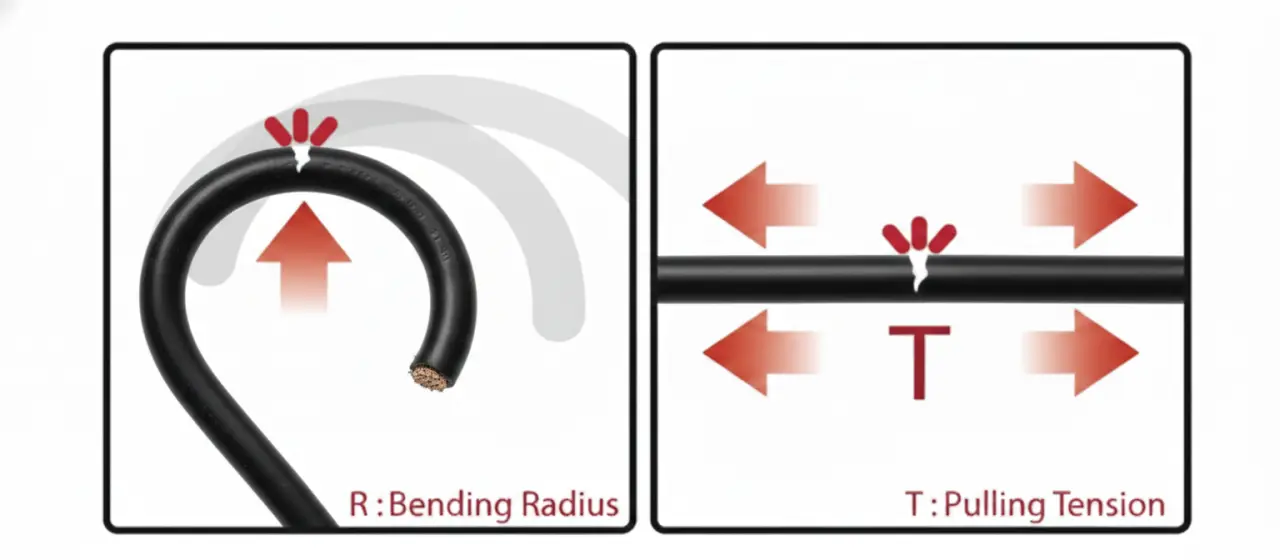

10. 기술적 한계
케이블이 최대 성능과 가능한 가장 긴 수명을 유지하도록 보장하려면 케이블의 물리적 한계를 준수하는 것이 필수적입니다. 특정 케이블 유형에 지정된 최소 굽힘 반경 또는 최대 허용 인장력을 절대 초과해서는 안 됩니다.
설치 중 최소 굽힘 반경은 일반적으로 케이블 외경의 15배 이상이거나 데이터시트에 달리 명시된 값과 같거나 커야 합니다. 이 한계보다 더 급하게 케이블을 구부리면 내부 케이블 요소에 영구적인 구조적 손상을 입힐 수 있습니다. 마찬가지로, 최대 허용 인장력을 초과하면 내부 구성 요소가 탄성 한계를 넘어 늘어나 설치 직후 또는 얼마 지나지 않아 케이블이 고장 나게 하는 결함이 발생할 수 있습니다.
