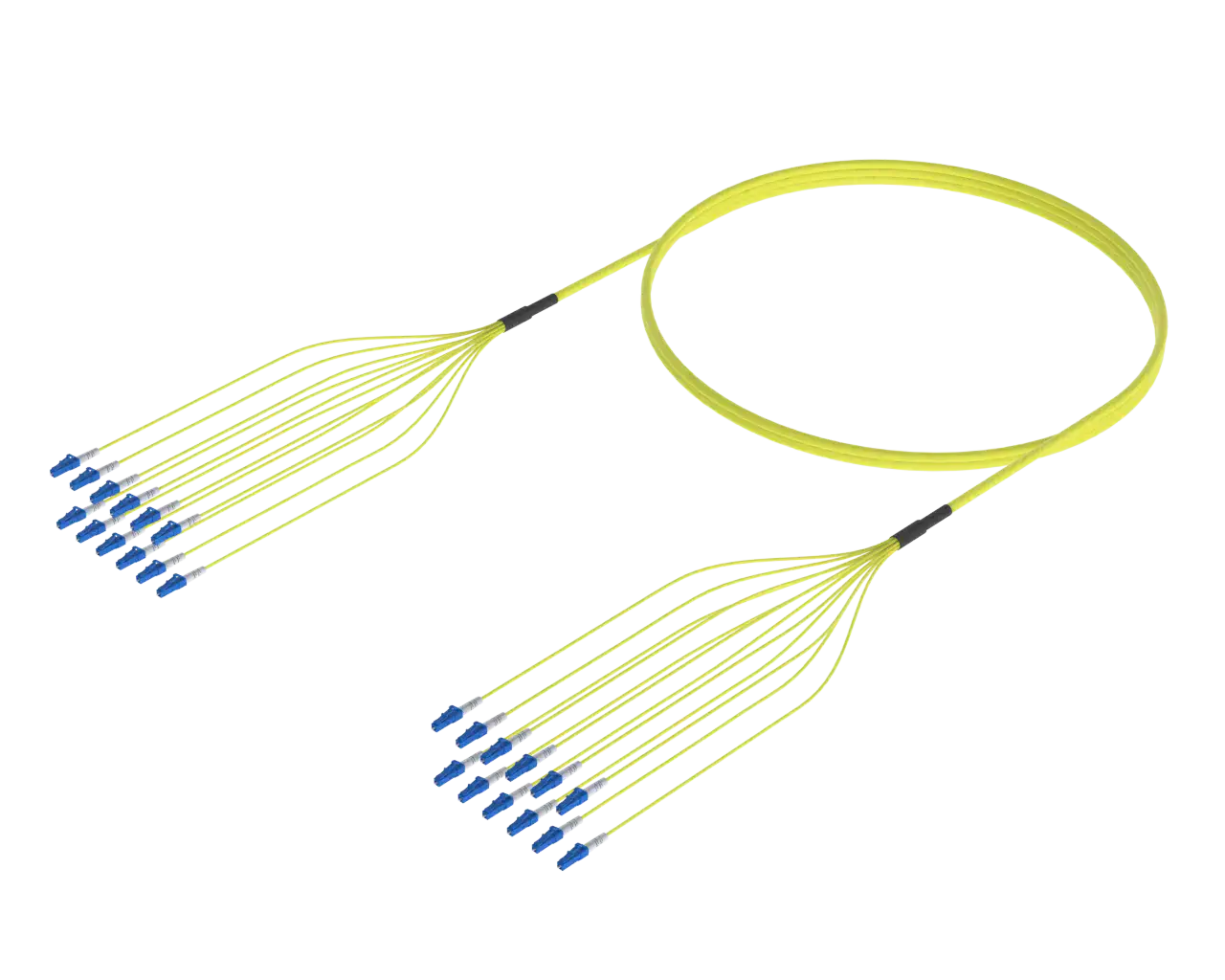

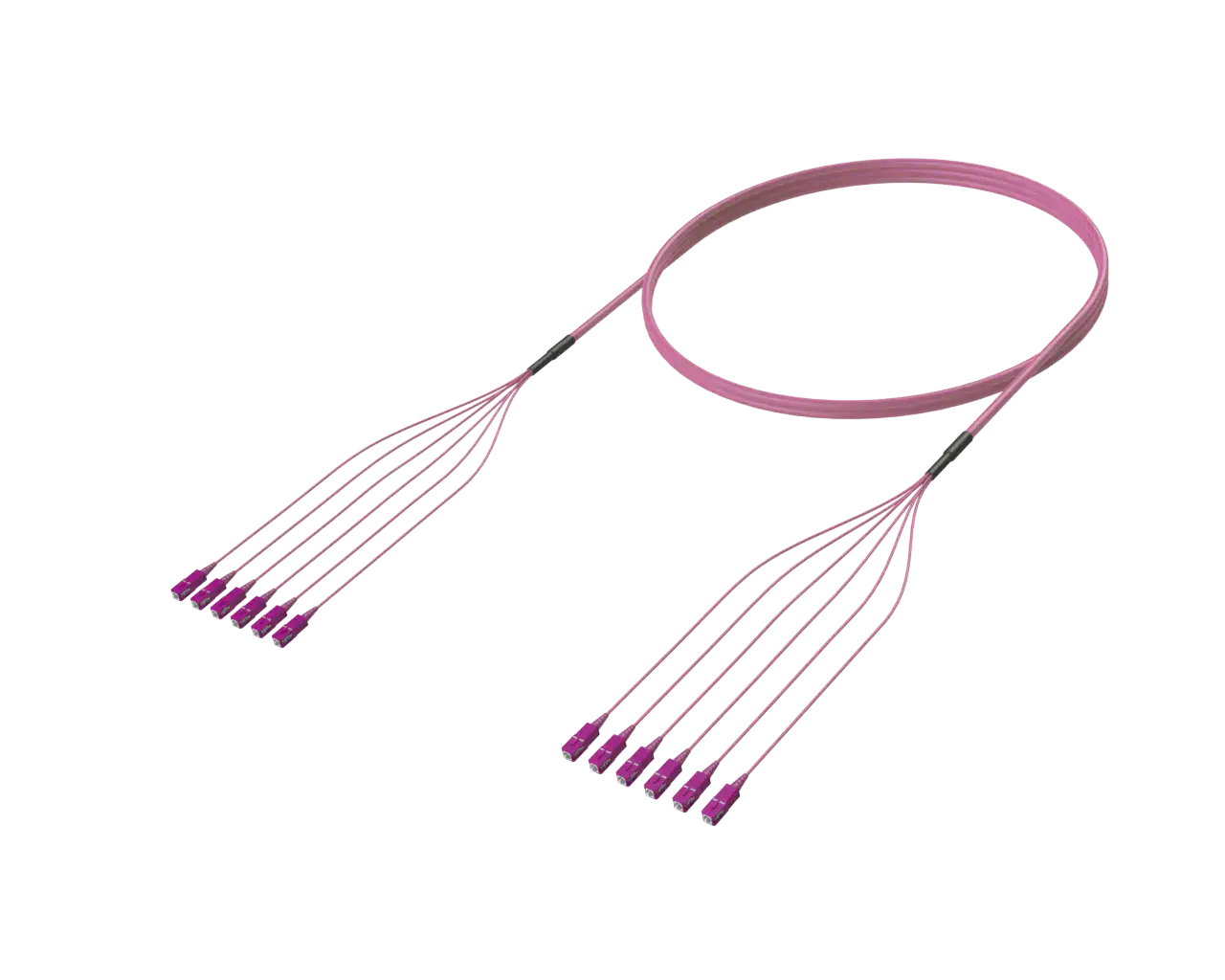

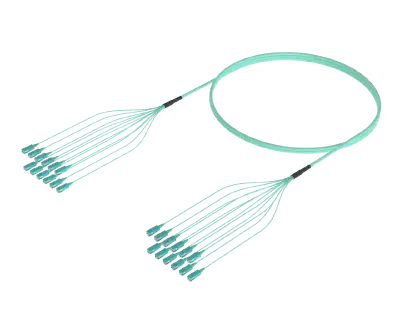

사전 종단 타이트 버퍼링 광섬유 케이블 어셈블리는 데이터 센터, 캠퍼스 네트워크 및 액세스 계층 환경 전반에 걸친 광섬유 구축을 위한 소형 고성능 솔루션을 제공합니다. 2개에서 24개의 광섬유가 필요한 애플리케이션을 위해 설계되었으며, 사전 종단의 편의성과 보호 타이트 버퍼링 구조를 결합했습니다.
각 어셈블리는 ScaleFibre 품질의 커넥터로 공장에서 종단 처리되고 정밀 연마되어 낮은 삽입 손실과 높은 반사 손실을 제공합니다. 이를 통해 현장에서의 테스트 및 접합 작업을 최소화하고, 일관된 광학 성능을 유지하면서 구축 속도를 높일 수 있습니다.
타이트 버퍼드 케이블 구조는 탄력성이 뛰어나고 관리가 용이한 케이블을 제공하여 케이블 트레이 및 덕트에 사용하기 적합합니다. LSZH 및 CPR 등급의 외장으로 제공되는 이 어셈블리는 공간, 안전 및 배치 속도가 중요한 규제 환경에 적합합니다.
APAC 하이퍼스케일 데이터 센터 클러스터(싱가포르, 도쿄, 홍콩, 서울) 전반의 고밀도 사전 종단 타이트 버퍼드 백본 구축을 위해 설계되었으며, 지역 클라우드 리전 홀에서 공장 테스트를 거친 배선 분배에 활용됩니다.
일반
커넥터 유형
SC/UPC SC/APC LC/UPC LC/APC ST/UPC FC/UPC FC/APC SN MDC
광섬유 수 범위
트렁크당 2~24개 광섬유
케이블 사양
재킷 소재
저연 무할로겐(LSZH)
섬유 유형

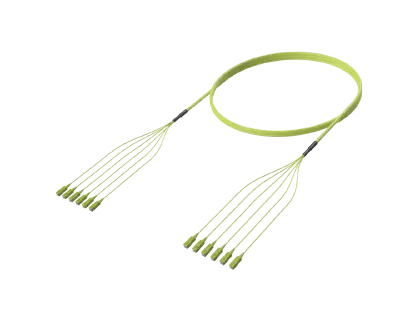

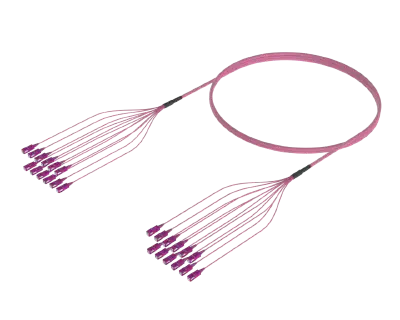

단일 모드 OS2 멀티모드 OM3/OM4/OM5
커넥터 삽입 손실
≤0.12dB 평균, 97%의 경우 ≤ 0.25dB(IEC 61755-1 등급 B)
커넥터 반사 손실
≥50dB(UPC SM), ≥60dB(APC SM), ≥35dB(MM)(IEC 61755-1 등급 B)
작동 온도
-20°C ~ +70°C
규정 준수
TIA/EIA-568, IEC 61754, RoHS, REACH
타이트 버퍼드 광섬유 어셈블리, 단일 모드(G.657.A1), 6F, LC/UPC - LC/UPC
부품 번호
길이(m)
TBA-S7-6-LC-LC-5M
5
TBA-S7-6-LC-LC-10M
10
TBA-S7-6-LC-LC-15M
15
TBA-S7-6-LC-LC-20M
20
TBA-S7-6-LC-LC-25M
25
TBA-S7-6-LC-LC-30M
30
TBA-S7-6-LC-LC-40M
40
TBA-S7-6-LC-LC-50M
50

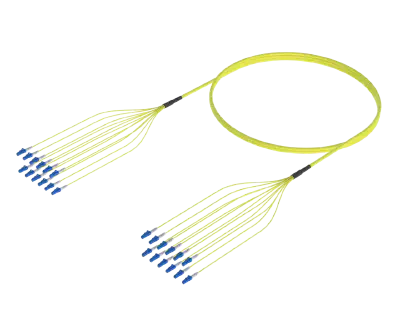

타이트 버퍼드 광섬유 어셈블리, 단일 모드(G.657.A1), 12F, LC/UPC - LC/UPC
부품 번호
길이(m)
TBA-S7-12-LC-LC-5M
5
TBA-S7-12-LC-LC-10M
10
TBA-S7-12-LC-LC-15M
15
TBA-S7-12-LC-LC-20M
20
TBA-S7-12-LC-LC-25M
25
TBA-S7-12-LC-LC-30M
30
TBA-S7-12-LC-LC-40M
40
TBA-S7-12-LC-LC-50M
50
타이트 버퍼드 광섬유 어셈블리, 단일 모드(G.657.A1), 24F, LC/UPC - LC/UPC
부품 번호
길이(m)
TBA-S7-24-LC-LC-5M
5
TBA-S7-24-LC-LC-10M
10
TBA-S7-24-LC-LC-15M
15
TBA-S7-24-LC-LC-20M
20
TBA-S7-24-LC-LC-25M
25
TBA-S7-24-LC-LC-30M
30
TBA-S7-24-LC-LC-40M
40
TBA-S7-24-LC-LC-50M
50

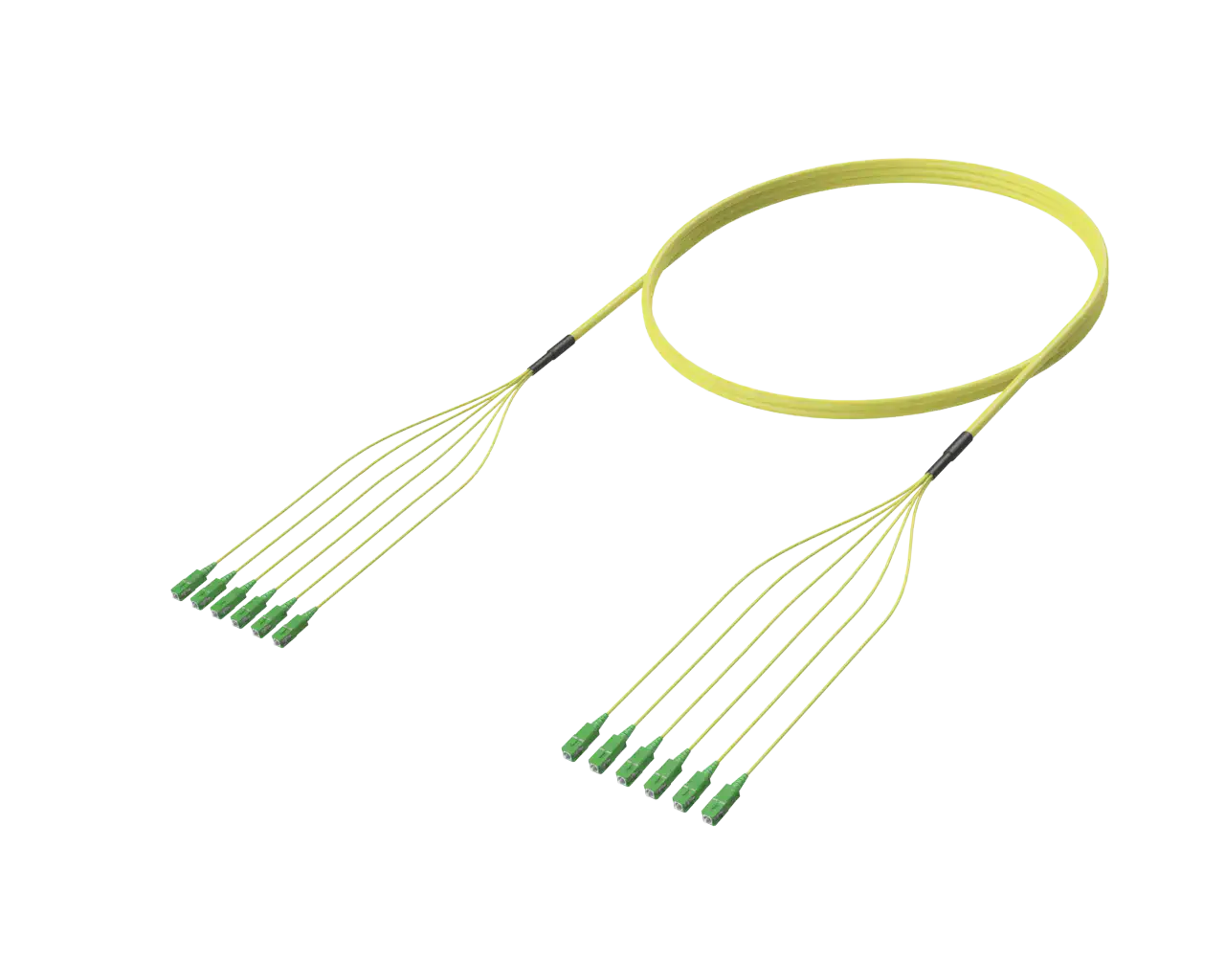

타이트 버퍼드 광섬유 어셈블리, 단일 모드(G.657.A1), 6F, LC/APC - LC/APC
부품 번호
길이(m)
TBA-S7-6-LCA-LCA-5M
5
TBA-S7-6-LCA-LCA-10M
10
TBA-S7-6-LCA-LCA-15M
15
TBA-S7-6-LCA-LCA-20M
20
TBA-S7-6-LCA-LCA-25M
25
TBA-S7-6-LCA-LCA-30M
30
TBA-S7-6-LCA-LCA-40M
40
TBA-S7-6-LCA-LCA-50M
50

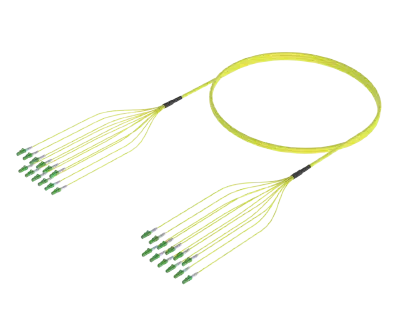

타이트 버퍼드 광섬유 어셈블리, 단일 모드(G.657.A1), 12F, LC/APC - LC/APC
부품 번호
길이(m)
TBA-S7-12-LCA-LCA-5M
5
TBA-S7-12-LCA-LCA-10M
10
TBA-S7-12-LCA-LCA-15M
15
TBA-S7-12-LCA-LCA-20M
20
TBA-S7-12-LCA-LCA-25M
25
TBA-S7-12-LCA-LCA-30M
30
TBA-S7-12-LCA-LCA-40M
40
TBA-S7-12-LCA-LCA-50M
50
타이트 버퍼드 광섬유 어셈블리, 단일 모드(G.657.A1), 24F, LC/APC - LC/APC
부품 번호
길이(m)
TBA-S7-24-LCA-LCA-5M
5
TBA-S7-24-LCA-LCA-10M
10
TBA-S7-24-LCA-LCA-15M
15
TBA-S7-24-LCA-LCA-20M
20
TBA-S7-24-LCA-LCA-25M
25
TBA-S7-24-LCA-LCA-30M
30
TBA-S7-24-LCA-LCA-40M
40
TBA-S7-24-LCA-LCA-50M
50

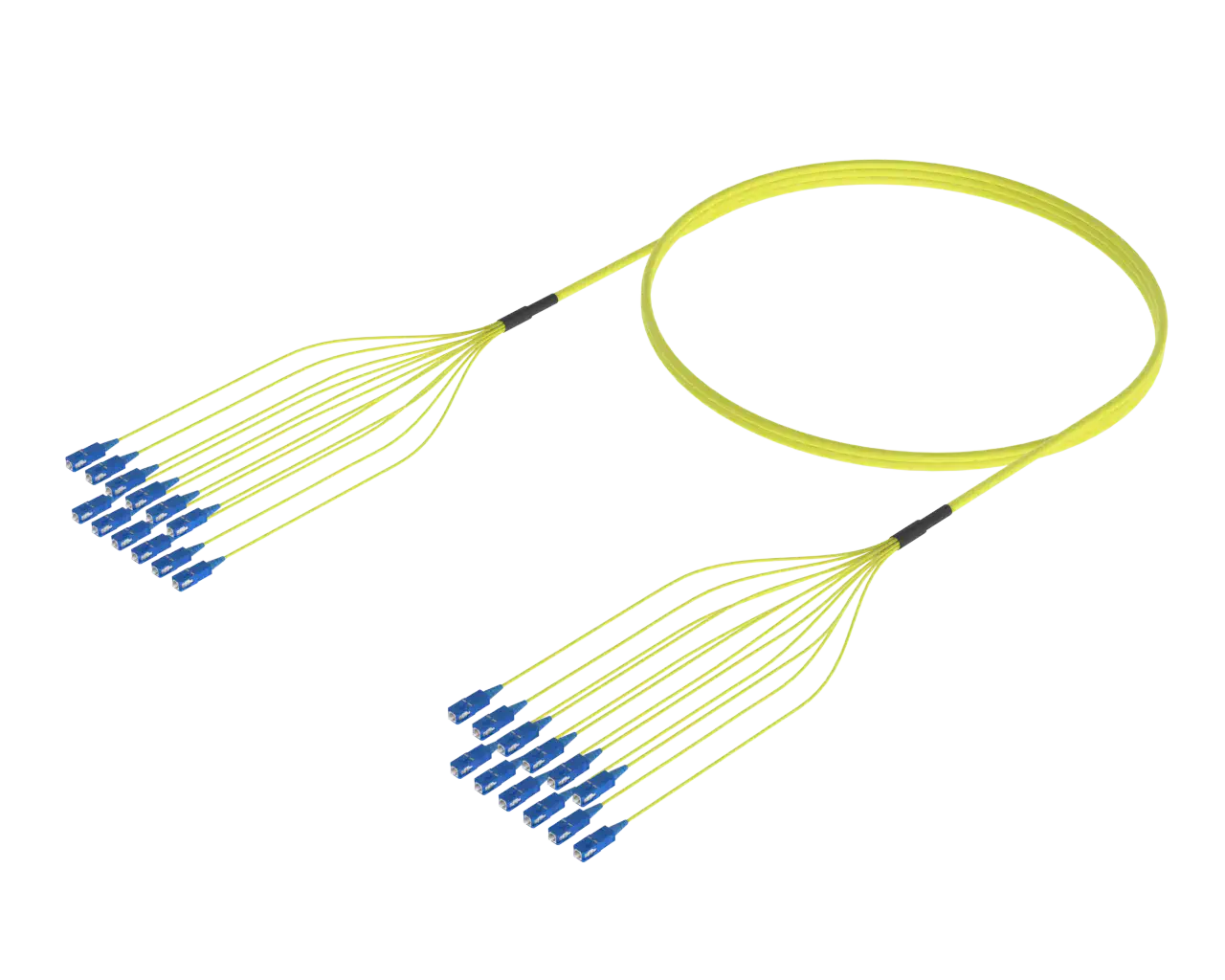

타이트 버퍼드 광섬유 어셈블리, 단일 모드(G.657.A1), 6F, SC/UPC - SC/UPC
부품 번호
길이(m)
TBA-S7-6-SC-SC-5M
5
TBA-S7-6-SC-SC-10M
10
TBA-S7-6-SC-SC-15M
15
TBA-S7-6-SC-SC-20M
20
TBA-S7-6-SC-SC-25M
25
TBA-S7-6-SC-SC-30M
30
TBA-S7-6-SC-SC-40M
40
TBA-S7-6-SC-SC-50M
50

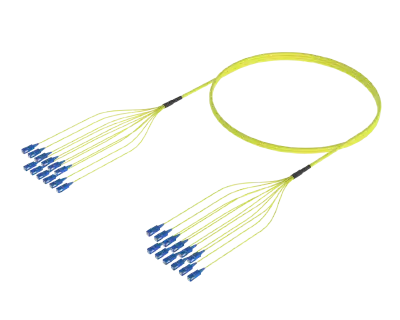

타이트 버퍼드 광섬유 어셈블리, 단일 모드(G.657.A1), 12F, SC/UPC - SC/UPC
부품 번호
길이(m)
TBA-S7-12-SC-SC-5M
5
TBA-S7-12-SC-SC-10M
10
TBA-S7-12-SC-SC-15M
15
TBA-S7-12-SC-SC-20M
20
TBA-S7-12-SC-SC-25M
25
TBA-S7-12-SC-SC-30M
30
TBA-S7-12-SC-SC-40M
40
TBA-S7-12-SC-SC-50M
50
타이트 버퍼드 광섬유 어셈블리, 단일 모드(G.657.A1), 24F, SC/UPC - SC/UPC
부품 번호
길이(m)
TBA-S7-24-SC-SC-5M
5
TBA-S7-24-SC-SC-10M
10
TBA-S7-24-SC-SC-15M
15
TBA-S7-24-SC-SC-20M
20
TBA-S7-24-SC-SC-25M
25
TBA-S7-24-SC-SC-30M
30
TBA-S7-24-SC-SC-40M
40
TBA-S7-24-SC-SC-50M
50
타이트 버퍼드 광섬유 어셈블리, 단일 모드(G.657.A1), 6F, SC/APC - SC/APC
부품 번호
길이(m)
TBA-S7-6-SCA-SCA-5M
5
TBA-S7-6-SCA-SCA-10M
10
TBA-S7-6-SCA-SCA-15M
15
TBA-S7-6-SCA-SCA-20M
20
TBA-S7-6-SCA-SCA-25M
25
TBA-S7-6-SCA-SCA-30M
30
TBA-S7-6-SCA-SCA-40M
40
TBA-S7-6-SCA-SCA-50M
50
타이트 버퍼드 광섬유 어셈블리, 단일 모드(G.657.A1), 12F, SC/APC - SC/APC
부품 번호
길이(m)
TBA-S7-12-SCA-SCA-5M
5
TBA-S7-12-SCA-SCA-10M
10
TBA-S7-12-SCA-SCA-15M
15
TBA-S7-12-SCA-SCA-20M
20
TBA-S7-12-SCA-SCA-25M
25
TBA-S7-12-SCA-SCA-30M
30
TBA-S7-12-SCA-SCA-40M
40
TBA-S7-12-SCA-SCA-50M
50
타이트 버퍼드 광섬유 어셈블리, 단일 모드(G.657.A1), 24F, SC/APC - SC/APC
