폴리에틸렌 재킷과 나일론 흰개미 층을 사용한 내구성이 뛰어난 루즈 튜브 광섬유 케이블로 호주 환경에서 탁월한 보호 기능을 제공합니다.
- 설치가 용이하도록 설계되었습니다
- 지하 보호를 위한 나일론 흰개미 차단층
- 건식 방수 설계
- 덕트 및 직접 매설 배치에 적합
- UV 안정화 외부 재킷
탁월함을 목표로 설계됨
확실하게 제공됨
조달이 간편해짐
신속 배포 준비 완료
스케일 확장 준비 완료
규정 준수 보장

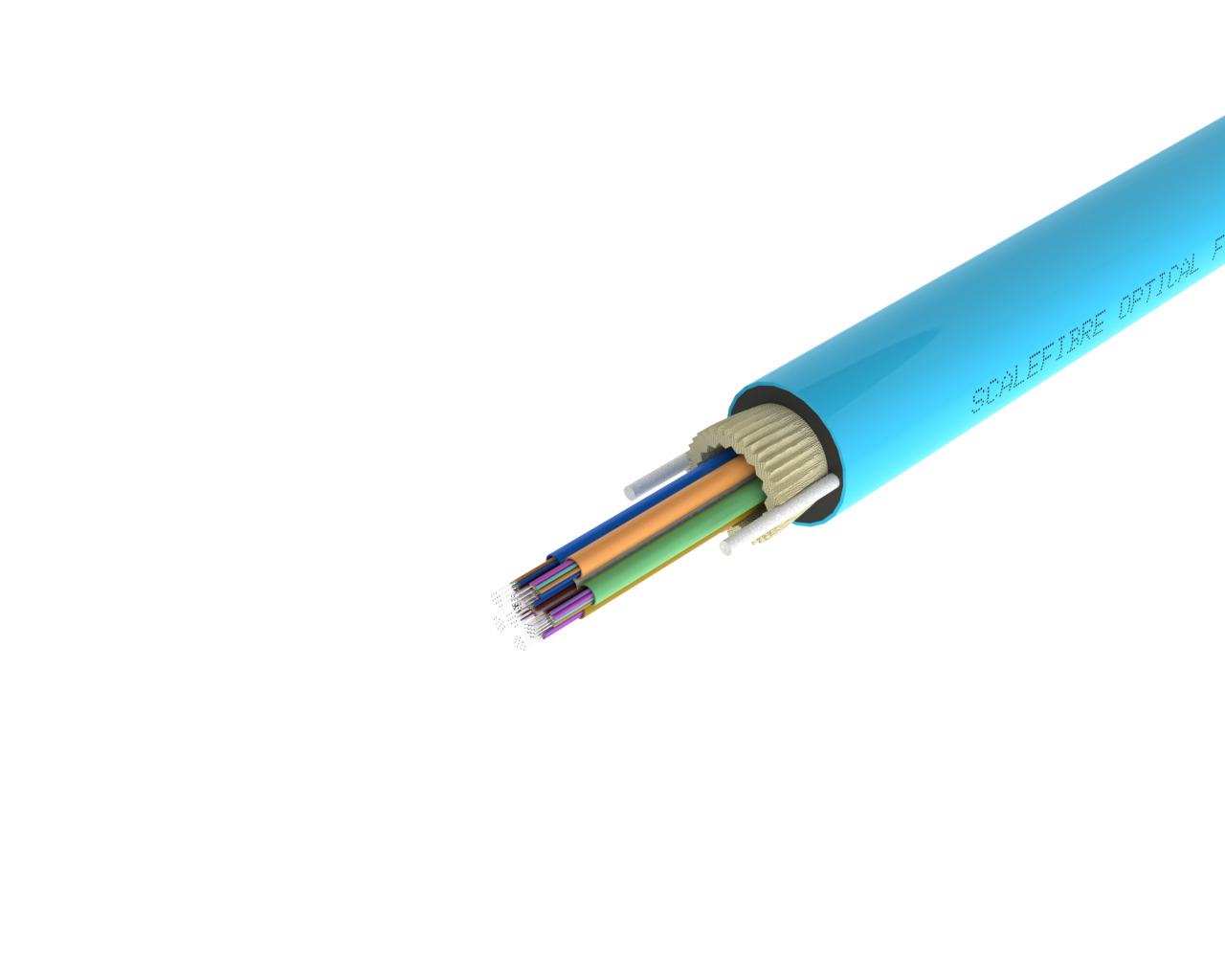

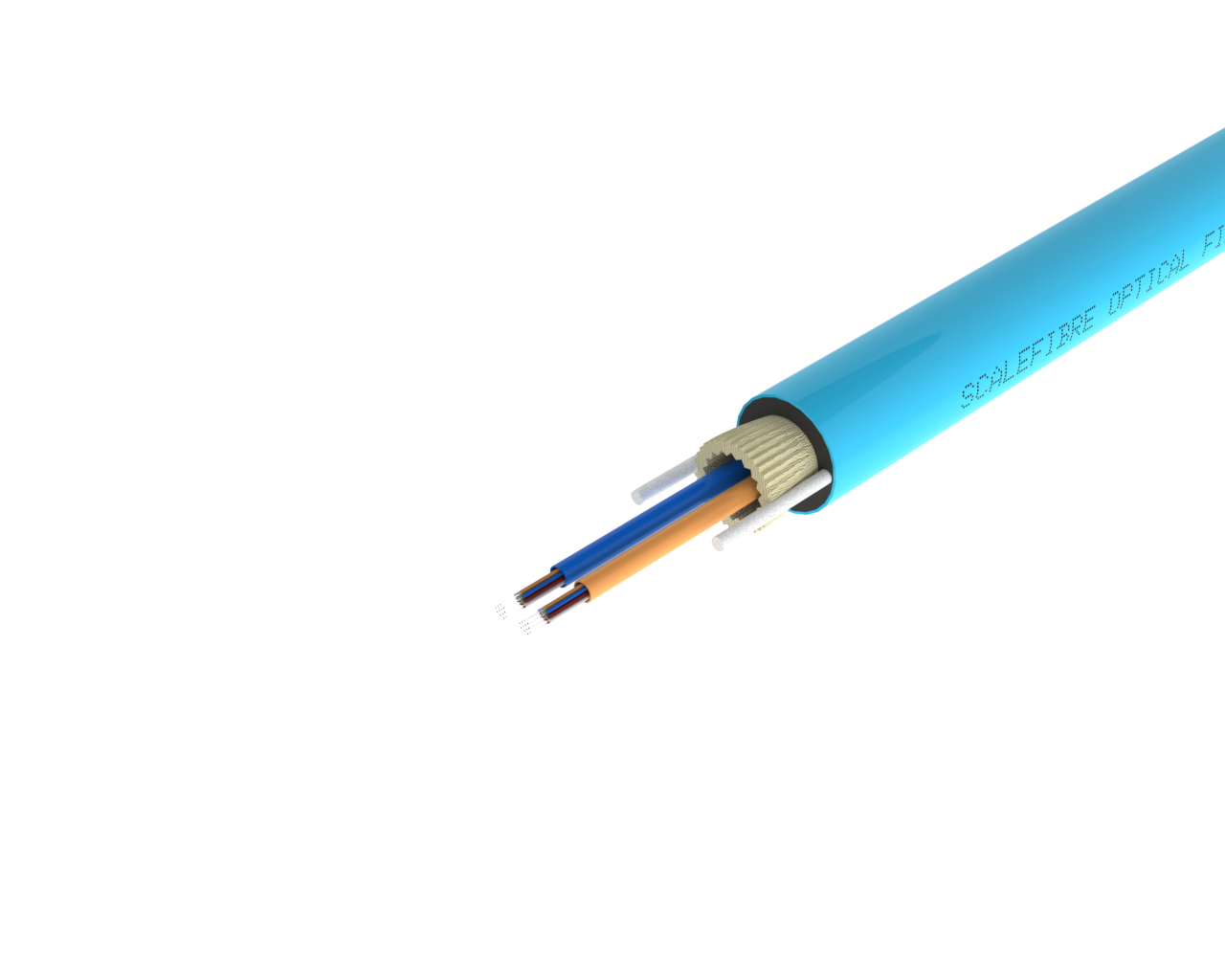

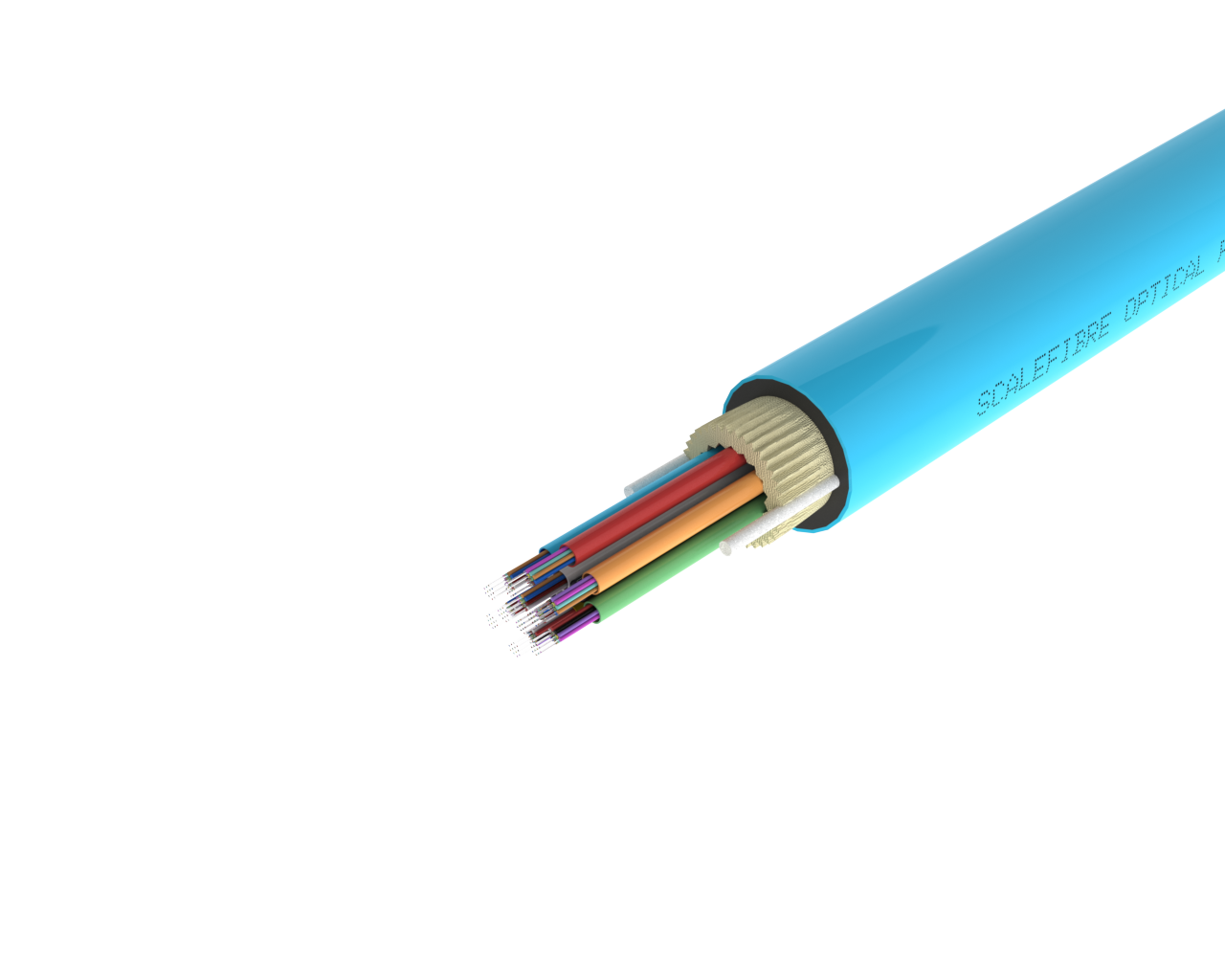

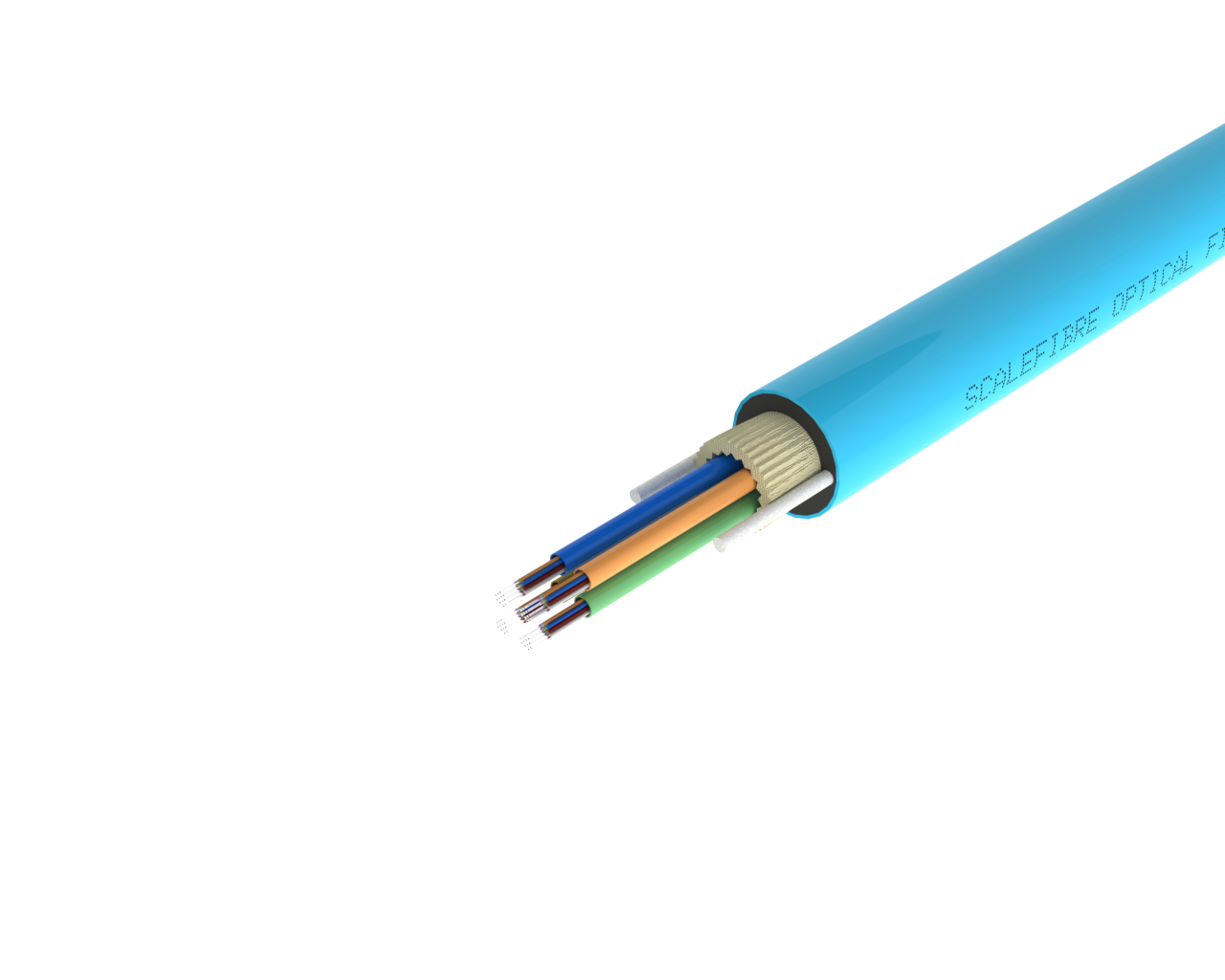

이 루즈 튜브 광섬유 케이블은 좁은 덕트 환경에서도 컴팩트하고 간편하게 설치할 수 있도록 설계되었습니다. 직경이 작아 덕트당 더 많은 광섬유를 사용할 수 있어 덕트 활용도가 최적화됩니다. 검은색 폴리에틸렌(PE) 외피는 환경적 내구성을 제공하며, 나일론 층은 흰개미 방지 기능을 제공합니다. 아라미드 원사와 FRP 막대는 인장 강도를 높여주고, 건식 방수 소재는 설치 시 공구 없이 깨끗하게 취급할 수 있도록 해줍니다.

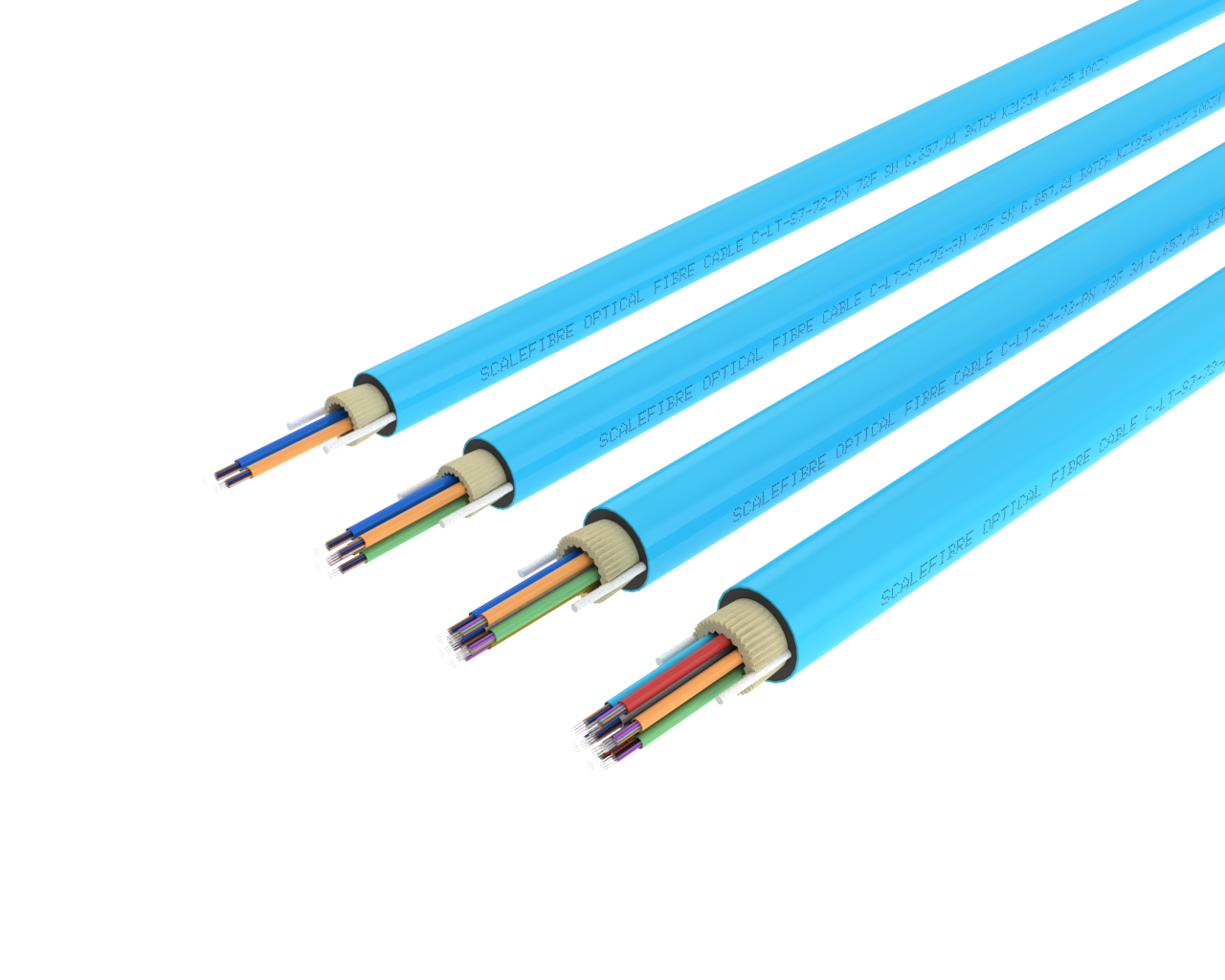

이 케이블은 덕트 및 직접 매설 방식을 지원하며, 광대역, 기업, 통신사 및 공공 서비스 인프라 구축에 적합합니다. 6개에서 96개까지의 광섬유 구성과 다양한 광섬유 유형을 제공하여 장거리, 메트로 및 캠퍼스 네트워크 구축 시 안정성을 보장합니다.
| 건설 세부 사항 | |
| 섬유질 수 | 6~96개의 섬유 |
| 섬유 유형 | 단일 모드 G.652.D 단일 모드 G.657.A1 단일 모드 G.657.A2 멀티모드 OM3 멀티모드 OM4 기타 특수 광섬유 |
| 튜브 타입 | 건식 차단 기술을 적용한 폴리머 루즈 튜브 |
| 물 차단 | 건조수팽창성사 및 테이프 |
| 강점 멤버 | 아라미드 원사와 FRP 막대 |
| 아우터 재킷 | 폴리에틸렌 |
| 흰개미 보호 | 나일론 |
| 외경 | |
| 외경, 6-12개 섬유 | 7.0mm |
| 외경, 24개 섬유 | 8.2mm |
| 외경, 48개 섬유 | 9.0mm |
| 외경, 72개 섬유 | 10.1mm |
| 외경, 96개 섬유 | 11.0mm |
| 무게 | |
| 6개의 섬유 | 40kg/km |
| 12개의 섬유 | 41kg/km |
| 24개의 섬유 | 55kg/km |
| 48개의 섬유 | 60kg/km |
| 72개의 섬유 | 80kg/km |
| 96개의 섬유 | 90kg/km |
| 기계적 특성 | |
| 최대 인장 하중(단기) | 0.8–1.8kN(케이블 무게의 2.0배 이상) |
| 압착 저항성 | 2.5kN/10cm |
| 굽힘 반경 | |
| 6개의 섬유 | 140mm(설치) / 70mm(정적) |
| 12개의 섬유 | 140mm(설치) / 70mm(정적) |
| 24개의 섬유 | 160mm(설치) / 80mm(정적) |
| 48개의 섬유 | 180mm(설치) / 90mm(정적) |
| 72개의 섬유 | 200mm(설치) / 100mm(정적) |
| 96개의 섬유 | 220mm(설치) / 110mm(정적) |
| 환경적 특성 | |
| 설치 온도 | -5°C ~ +45°C |
| 작동 온도 | -30°C ~ +60°C |
| 보관 온도 | -30°C ~ +70°C |
| 규정 준수 | |
| 표준 | IEC 60794, AS/CA S008, ITU-T 광섬유 표준 |
| RoHS3 준수 | 예 |
| 단일 모드, G.657.A1 | |
| C-LTMC-S7-006-PN | 루즈 튜브 마이크로 케이블, 6개 파이버, 싱글모드(G.657.A1) |
| C-LTMC-S7-012-PN | 루즈 튜브 마이크로 케이블, 12개 파이버, 싱글모드(G.657.A1) |
| C-LTMC-S7-024-PN | 루즈 튜브 마이크로 케이블, 24개 파이버, 싱글모드(G.657.A1) |
| C-LTMC-S7-048-PN | 루즈 튜브 마이크로 케이블, 48파이버, 싱글모드(G.657.A1) |
| C-LTMC-S7-072-PN | 루즈 튜브 마이크로 케이블, 72파이버, 싱글모드(G.657.A1) |
| C-LTMC-S7-096-PN | 루즈 튜브 마이크로 케이블, 96 파이버, 싱글 모드(G.657.A1) |
| 단일 모드, G.652.D | |
| C-LTMC-S2-006-PN | 루즈 튜브 마이크로 케이블, 6개 파이버, 싱글모드(G.652.D) |
| C-LTMC-S2-012-PN | 루즈 튜브 마이크로 케이블, 12개 파이버, 싱글모드(G.652.D) |
| C-LTMC-S2-024-PN | 루즈 튜브 마이크로 케이블, 24개 파이버, 싱글모드(G.652.D) |
| C-LTMC-S2-048-PN | 루즈 튜브 마이크로 케이블, 48파이버, 싱글모드(G.652.D1) |
| C-LTMC-S2-072-PN | 루즈 튜브 마이크로 케이블, 72 파이버, 싱글 모드(G.652.D) |
| C-LTMC-S2-096-PN | 루즈 튜브 마이크로 케이블, 96 파이버, 싱글 모드(G.652.D) |
| 멀티모드, OM3 | |
| C-LTMC-M3-006-PN | 루즈 튜브 마이크로 케이블, 6개 파이버, 싱글모드(OM3) |
| C-LTMC-M3-012-PN | 루즈 튜브 마이크로 케이블, 12개 파이버, 싱글모드(OM3) |
| C-LTMC-M3-024-PN | 루즈 튜브 마이크로 케이블, 24개 파이버, 싱글모드(OM3) |
| C-LTMC-M3-048-PN | 루즈 튜브 마이크로 케이블, 48 파이버, 싱글모드(OM3) |
| C-LTMC-M3-072-PN | 루즈 튜브 마이크로 케이블, 72 파이버, 싱글모드(OM3) |
| C-LTMC-M3-096-PN | 루즈 튜브 마이크로 케이블, 96 파이버, 싱글모드(OM3) |
| 멀티 모드, OM4 | |
| C-LTMC-M4-006-PN | 루즈 튜브 마이크로 케이블, 6개 파이버, 싱글모드(OM4) |
| C-LTMC-M4-012-PN | 루즈 튜브 마이크로 케이블, 12개 파이버, 싱글모드(OM4) |
| C-LTMC-M4-024-PN | 루즈 튜브 마이크로 케이블, 24개 파이버, 싱글모드(OM4) |
| C-LTMC-M4-048-PN | 루즈 튜브 마이크로 케이블, 48 파이버, 싱글모드(OM4) |
| C-LTMC-M4-072-PN | 루즈 튜브 마이크로 케이블, 72 파이버, 싱글모드(OM4) |
| C-LTMC-M4-096-PN | 루즈 튜브 마이크로 케이블, 96 파이버, 싱글모드(OM4) |
