네트워크가 중요한 덕트와 직접 매설된 곳에 적합한 우수한 인장 및 압착 저항성을 갖춘 견고하고 매우 높은 강도의 장갑형 루즈 튜브 광섬유 케이블입니다.
- 중요한 장거리 애플리케이션을 위해 설계되었습니다.
- 설치류 방지 FRP 장갑층
- 곤충 방지 설계
- 우수한 인장 및 압착 저항성
- StaticGEL™ 기술로 방수 처리
- 모든 유전체 구조 - 접지 접합이 필요 없음
- 덕트 및 직접 매설 배치에 최적화됨
- 변화하는 토양과 혹독한 지반 조건에서도 회복력이 뛰어납니다.
- 글로벌 통신 표준 준수
탁월함을 목표로 설계됨
확실하게 제공됨
조달이 간편해짐
신속 배포 준비 완료
스케일 확장 준비 완료
규정 준수 보장

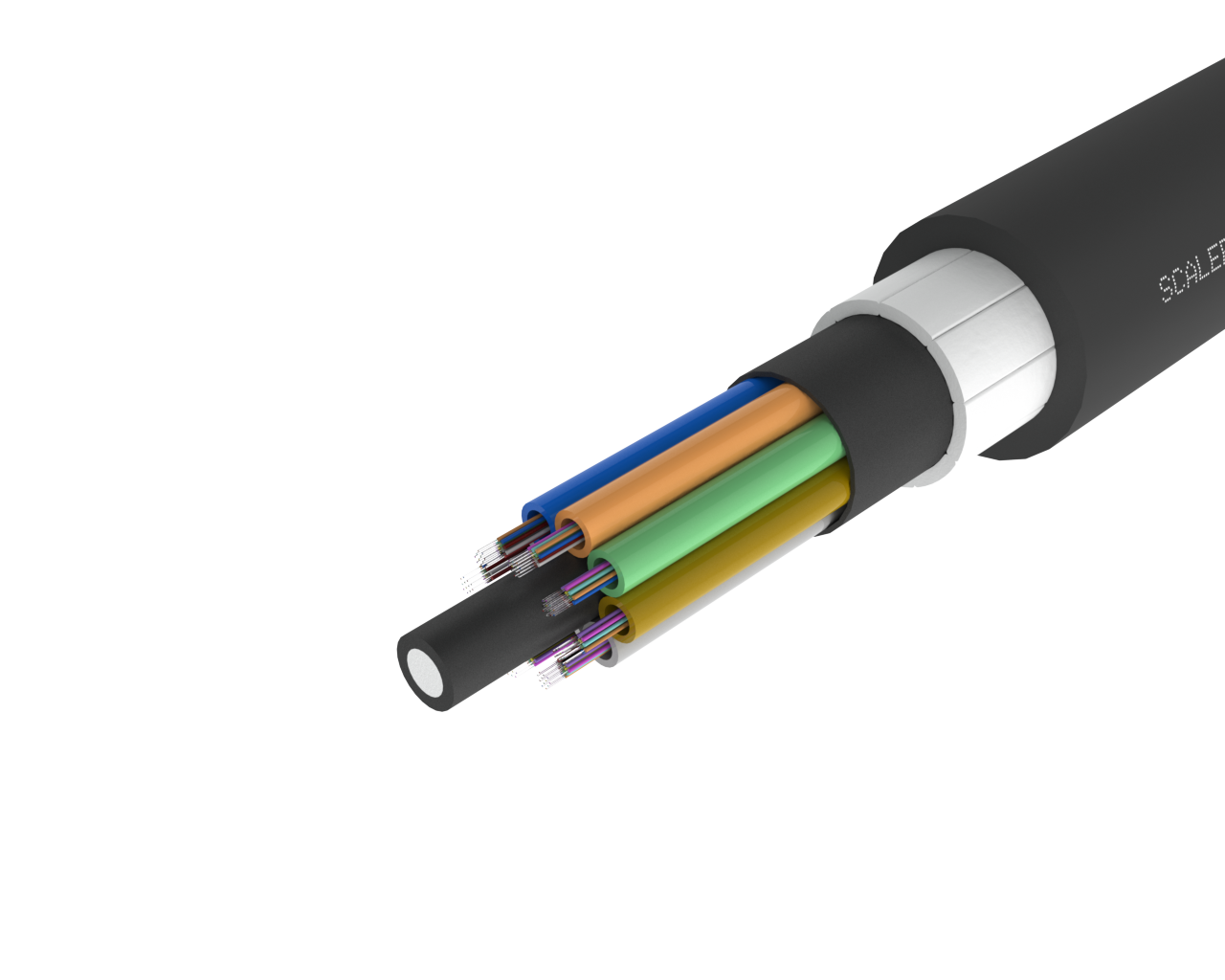

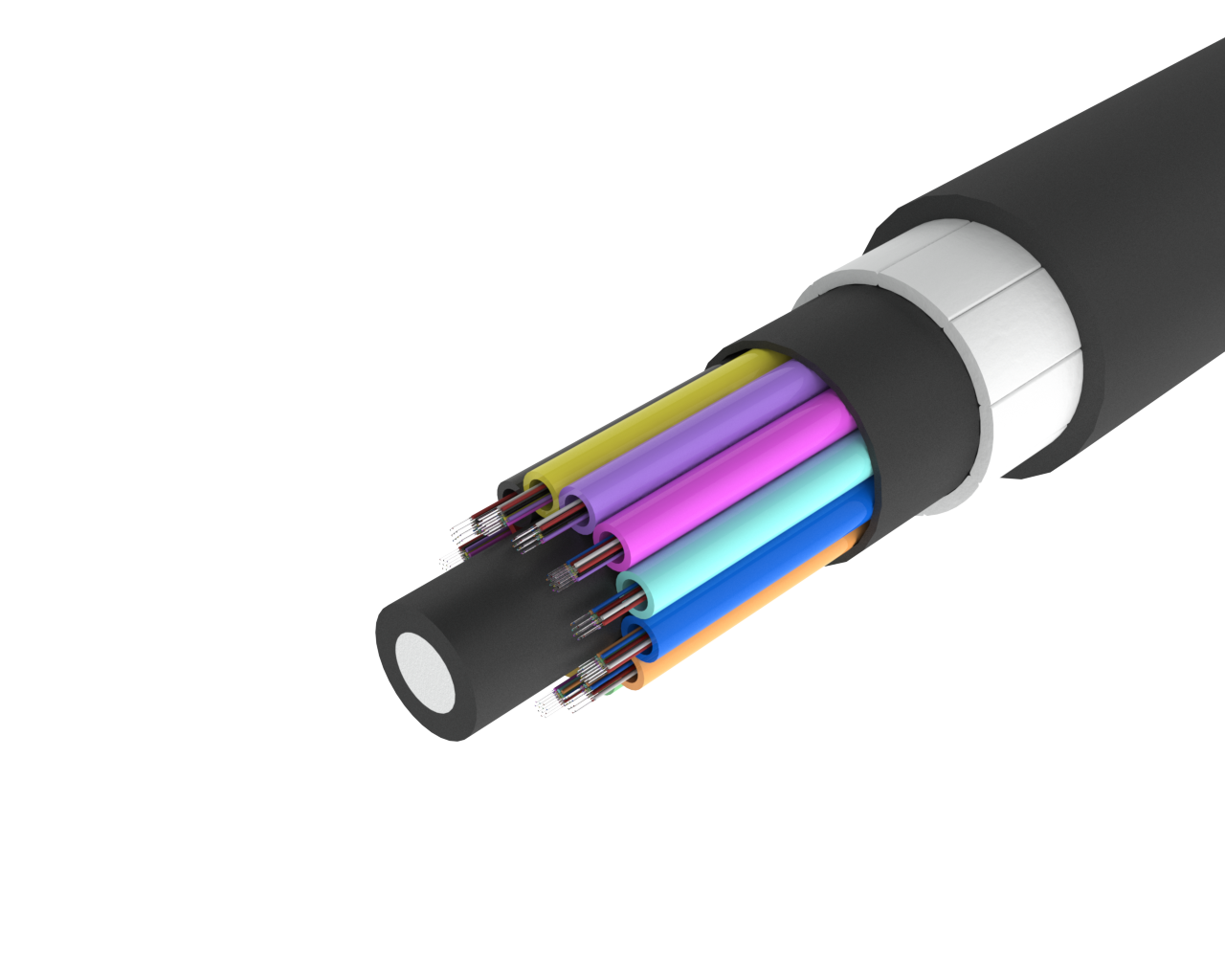

장거리 전송이나 백홀 경로와 같이 네트워크 보호가 중요한 상황에 적합하도록 설계된 이 고강도 루즈 튜브 광섬유 케이블은 방충층이 있는 폴리에틸렌 재킷을 특징으로 합니다. 케이블 설계는 인장력과 횡력에 대한 내구성을 향상시킵니다. 이러한 구조는 덕트 또는 직접 매설된 적용 분야, 특히 흑색의 이동성 토양이 우려되는 곳에 사용하기에 탁월한 압착 저항성, 인장 성능 및 유연성을 제공합니다.
이 설계는 손쉬운 취급과 광섬유 보호를 제공하며, 완전 유전체 구조는 접지 본딩/접지 요건을 충족하지 않아 통신사, 운송로 및 케이블 운영이 매우 중요한 환경에 이상적입니다. 통신사, 광대역, 운송, 공공 서비스망 및 혹독한 환경에 최적화되어 있습니다.
이 케이블은비방호 고강도 구성으로도 제공됩니다.
| 건설 세부 사항 | |
| 섬유질 수 | 2~144개의 섬유 |
| 섬유 유형 | 단일 모드 G.657.A1 단일 모드 G.657.A2 기타 특수 광섬유 |
| 튜브 타입 | StaticGEL™ 비흐름 젤이 함유된 폴리머 루즈 튜브 |
| 재킷 소재 | 1. 폴리에틸렌 2. 폴리아미드 3. 폴리에틸렌 |
| 강점 멤버 | 중앙 FRP 강도 부재 |
| 외경 | |
| 외경, 12-72 섬유 | 16.4mm |
| 외경, 96개 섬유 | 18.3mm |
| 외경, 144개 섬유 | 21.2mm |
| 무게 | |
| 12-72 섬유 | 230kg/km |
| 96개의 섬유 | 285kg/km |
| 144개의 섬유 | 400kg/km |
| 기계적 특성 | |
| 최대 인장 하중 | 20kN |
| 압착 저항성(단기) | 6kN/100mm |
| 압착 저항성(장기) | 3kN/100mm |
| 굽힘 반경 | |
| 12-72 섬유 | 330mm(설치) / 165mm(고정) |
| 96개의 섬유 | 370mm(설치) / 185mm(정적) |
| 144개의 섬유 | 420mm(설치) / 210mm(고정) |
| 환경적 특성 | |
| 온도 - 설치 | -10°C ~ +50°C |
| 온도 - 작동 | -10°C ~ +70°C |
| 온도 - 보관 | -10°C ~ +70°C |
| 규정 준수 | |
| 표준 | IEC 60794, ITU-T 광섬유 표준 |
| RoHS3 준수 | 예 |
| 단일 모드, G.657.A1 | |
| C-LTHSNA-S7-006-PNBK | 고강도 루즈 튜브, 싱글 모드(G.657.A1), 6F, PE/PA/PE 재킷 |
| C-LTHSNA-S7-012-PNBK | 고강도 루즈 튜브, 싱글 모드(G.657.A1), 12F, PE/PA/PE 재킷 |
| C-LTHSNA-S7-024-PNBK | 고강도 루즈 튜브, 싱글 모드(G.657.A1), 24F, PE/PA/PE 재킷 |
| C-LTHSNA-S7-048-PNBK | 고강도 루즈 튜브, 싱글 모드(G.657.A1), 48F, PE/PA/PE 재킷 |
| C-LTHSNA-S7-072-PNBK | 고강도 루즈 튜브, 싱글 모드(G.657.A1), 72F, PE/PA/PE 재킷 |
| C-LTHSNA-S7-096-PNBK | 고강도 루즈 튜브, 싱글 모드(G.657.A1), 96F, PE/PA/PE 재킷 |
| C-LTHSNA-S7-144-PNBK | 고강도 루즈 튜브, 싱글 모드(G.657.A1), 144F, PE/PA/PE 재킷 |
