G.657.A1 シングルモードのコンパクトなロール可能リボンピグテール — 12心を一括で融着接続し、トレイスペースを大幅に削減します。
- フレキシブルリボン構造は束ねて容易に配線でき、一括融着接続時には平らに展開
- 12心を一度に接続、単心接続と比べて最大8倍の速さ
- 工場研磨済みの LC、SC、MPO 成端
- 性能に合わせて選べる UPC および APC 研磨
- 全心について挿入損失と反射減衰量を工場で試験済み
優れた性能を発揮する設計
確実に提供
調達を簡素化
迅速展開準備済み
スケール対応済み
コンプライアンス保証
ScaleFibre フレキシブルリボン光ファイバーピグテールは、リボンファイバーの高心数による効率性と、単心ファイバーの扱いやすさを両立しています。ロール可能なリボン構造により、配線時はコンパクトな束にまとまって混雑のないルーティングを実現し、接続時には平らなリボンに展開して12心を一括融着接続できます。
各アセンブリは工場で成端され、100%光学試験済みのため、低い挿入損失と高い反射減衰量を保証します。パッチングアーキテクチャに合わせて、LC、SC、MPO コネクタと UPC または APC 研磨をお選びいただけます。トレイスペースの1ミリが重要となるハイパースケールデータセンター、5G フロントホール、高密度 ODF の構築に最適です。
| 技術仕様 | |
| リボンタイプ | ロール可能／フレキシブルリボン、250 µm ファイバー |
| 心数 | 12心 |
| ファイバーグレード | シングルモード G.657.A1 |
| コネクタタイプ | LC、SC、MPO（メスまたはオス） |
| 研磨オプション | UPC または APC |
| 構成 | 非成端側は一括融着接続に対応したリボン状態で提供 |
| 標準長 | 2メートル |
| 挿入損失 | ≤ 0.12 dB（平均）、≤ 0.25 dB（最大）- IEC グレード B |
| 反射減衰量 | ≥ 55 dB（UPC）、≥ 65 dB（APC）- グレード 1 |
| 動作温度 | –20 °C～+70 °C |
| 関連規格 | IEC 61754 / 61755、TIA/EIA‑568、RoHS、REACH |
| 標準 250µm フレキシブルリボンピグテール | |

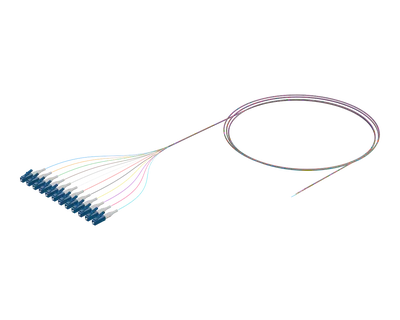

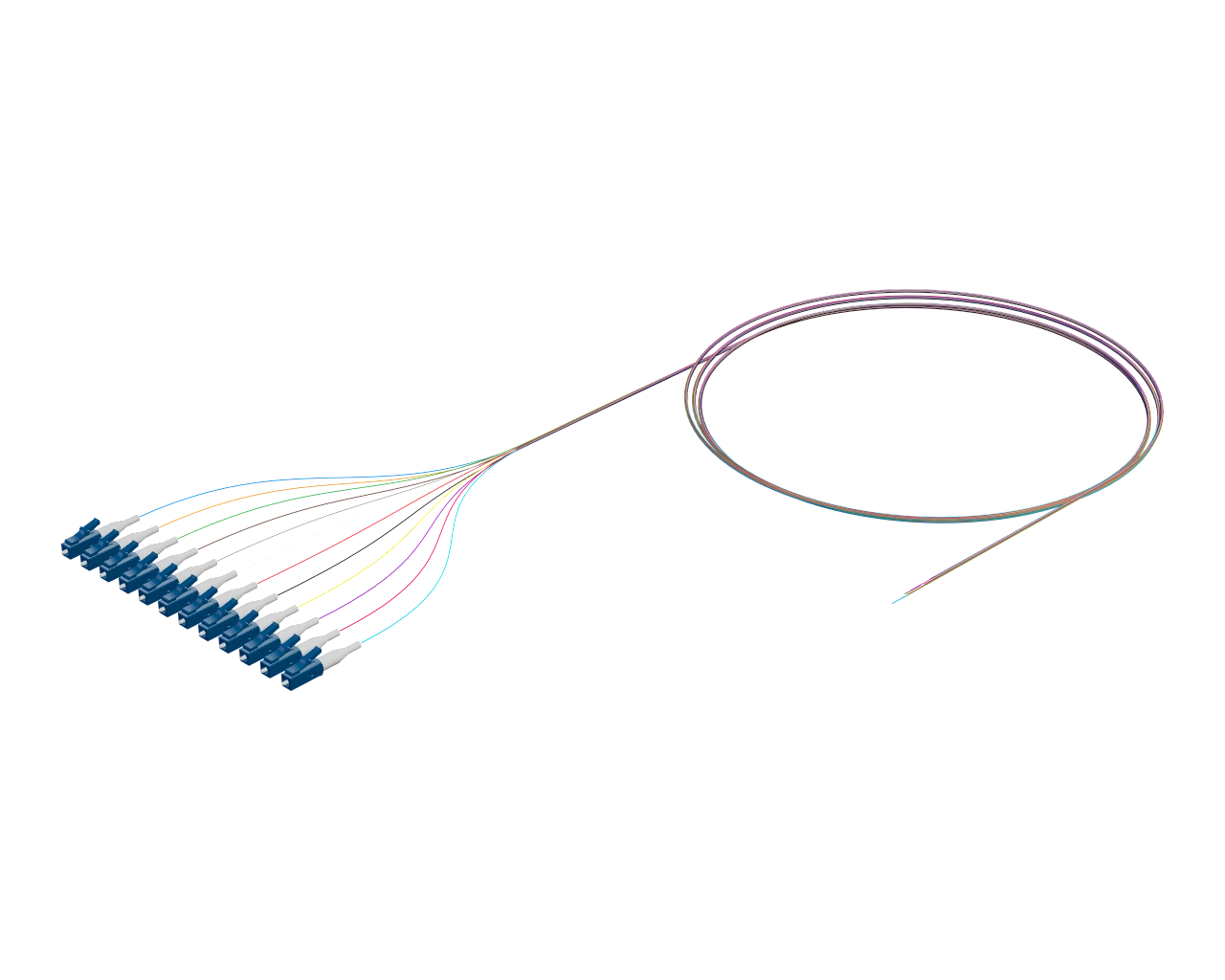

| PT-S7-FR-LC-2M-1 | ピグテール、シングルモード（G.657.A1）、12心 250µm フレキシブルリボン、LC/UPC、2メートル、1個入り、カラー |
| PT-S7-FR-LCA-2M-1 | ピグテール、シングルモード（G.657.A1）、12心 250µm フレキシブルリボン、LC/APC、2メートル、1個入り、カラー |

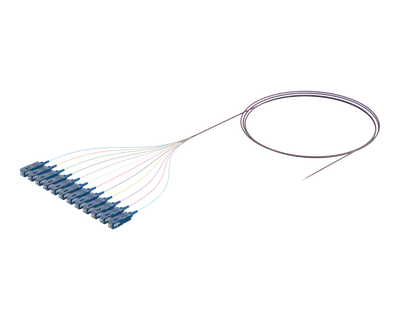

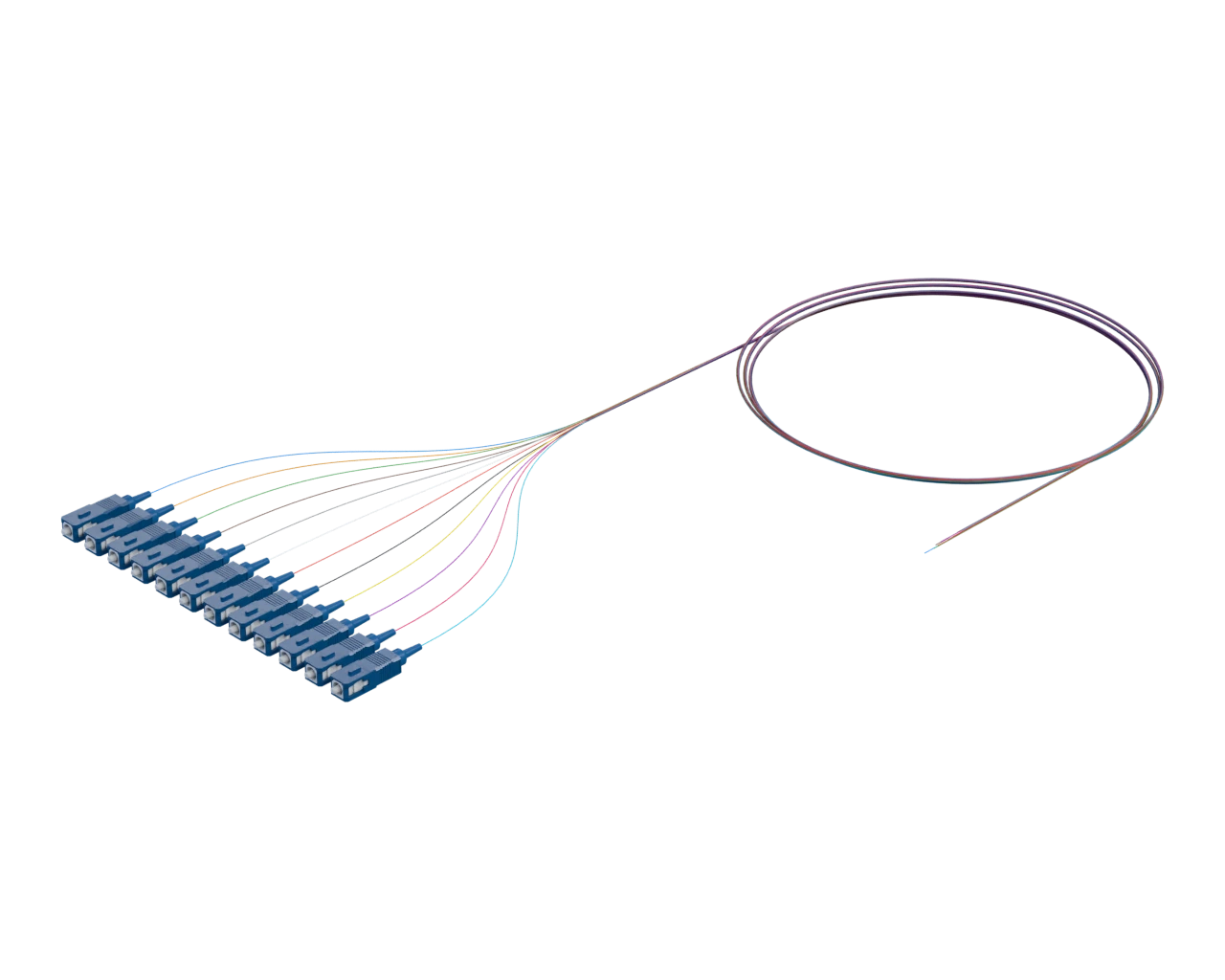

| PT-S7-FR-SC-2M-1 | ピグテール、シングルモード（G.657.A1）、12心 250µm フレキシブルリボン、SC/UPC、2メートル、1個入り、カラー |

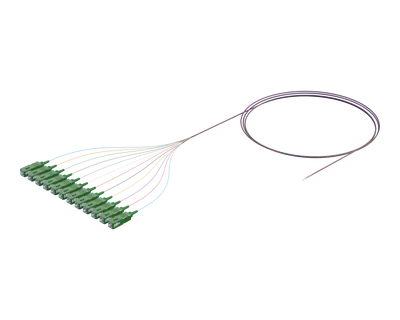

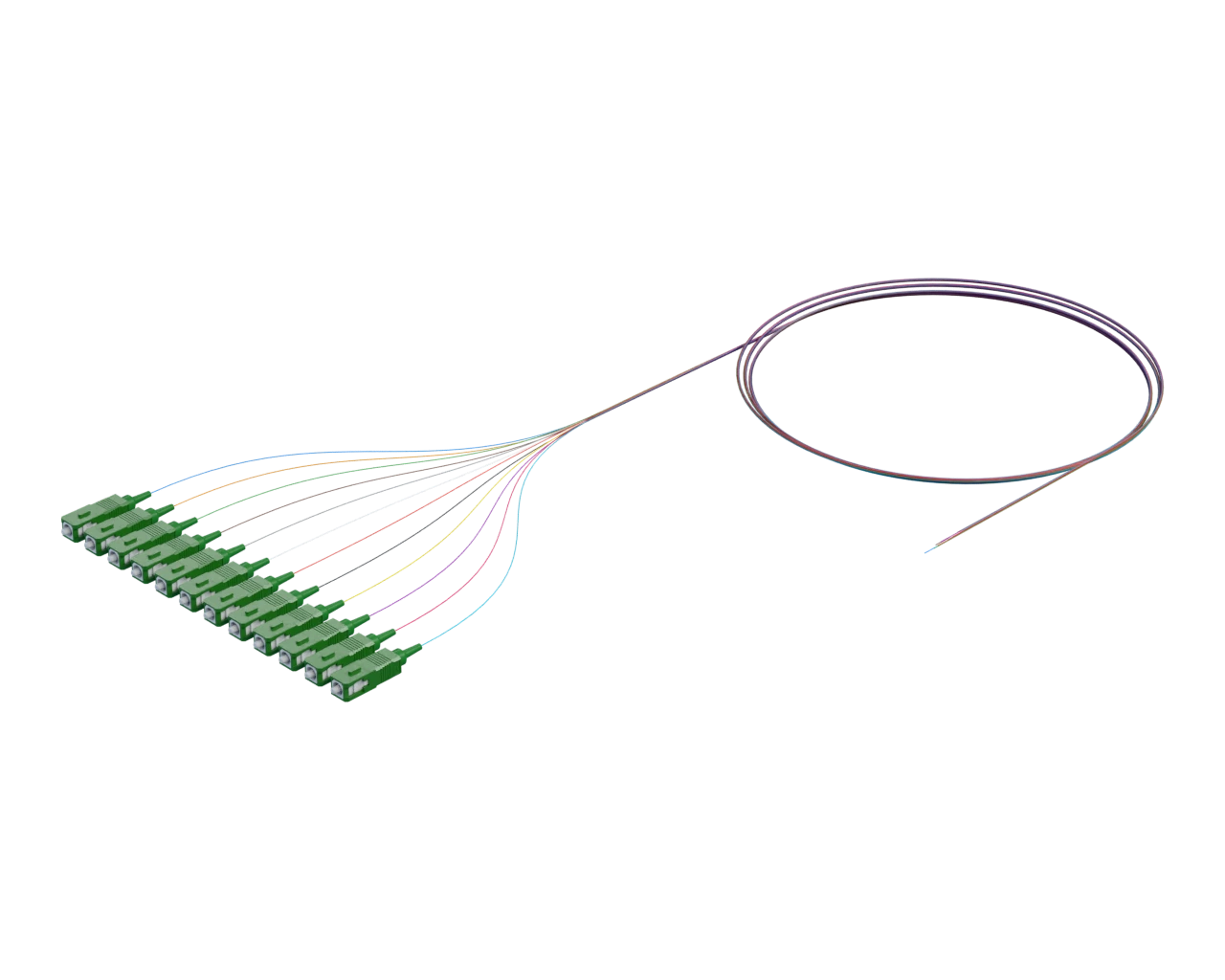

| PT-S7-FR-SCA-2M-1 | ピグテール、シングルモード（G.657.A1）、12心 250µm フレキシブルリボン、SC/APC、2メートル、1個入り、カラー |

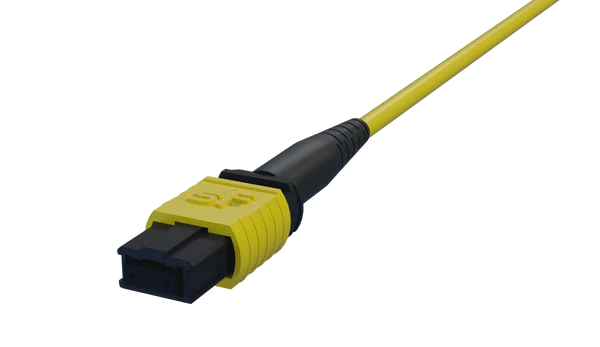

| MPO 3mm コード 250µm フレキシブルリボンピグテール | |

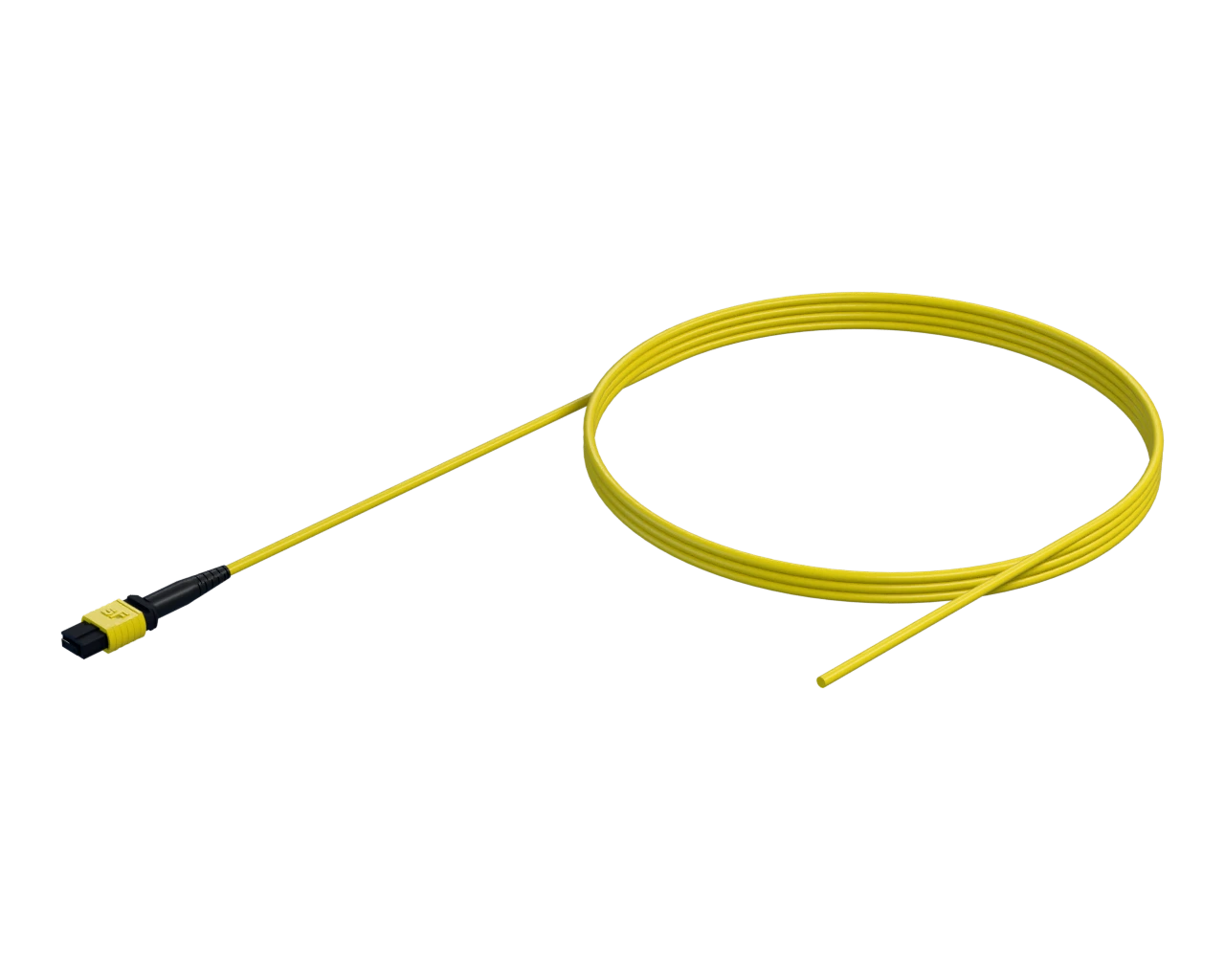

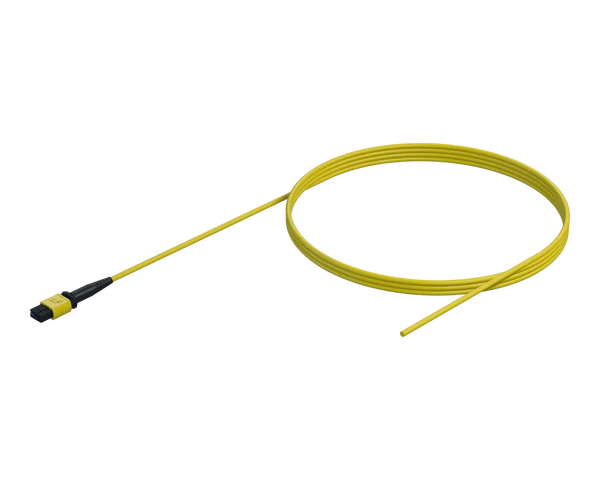

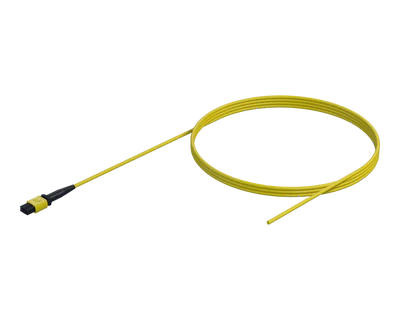

| PT-S7-FR3-MPOF-2M-1 | ピグテール、シングルモード（G.657.A1）、12心 250µm フレキシブルリボン、3mm コード、MPO（12心）メス、2メートル、1個入り、カラー |
| PT-S7-FR3-MPOM-2M-1 | ピグテール、シングルモード（G.657.A1）、12心 250µm フレキシブルリボン、3mm コード、MPO（12心）オス、2メートル、1個入り、カラー |
