シングルモードおよびマルチモードのMPO-LCファンアウトアセンブリ。工場テスト済みでコンパクトなため、高密度MPOバックボーンをスイッチまたはサーバーポートに分岐するのに最適です。
- MPOバックボーンを個別のコネクタに分割します
- 8F、12F、24Fのファンアウトをサポート
- 工場で終了し、100% IL/RL テスト済み
- LSZHおよびCPR定格のジャケットオプション
- トランシーバー、パッチパネル、スイッチ接続に最適
- MPOトランクからデュプレックスポートへの移行を簡素化
優れた性能を発揮する設計
確実に提供
調達を簡素化
迅速展開準備済み
スケール対応済み
コンプライアンス保証
MPOファンアウト（ブレイクアウト）ケーブルは、高密度バックボーンケーブルから機器インターフェースへのシームレスな接続を実現します。各アセンブリは、片端にScaleFibre MPOコネクタ、もう一端に個別のLCまたはSCコネクタを備えており、トランシーバー、パッチパネル、またはスイッチに直接接続できます。
シングルモードOS2（G.657.A1）およびマルチモードOM3、OM4、またはOM5で利用可能なこれらのファンアウトは、挿入損失とリターンロスについて工場でテストされており、高速ネットワークにおける信頼性の高いパフォーマンスを保証します。8、12、または24芯のファイバーをサポートし、LSZHおよびCPR定格を含むジャケットオプションにより、多様な設置環境に対応します。
データ センター、クラウド インフラストラクチャ、エンタープライズ ネットワーク向けに設計された MPO ファンアウトは、構造化ケーブル配線のベスト プラクティスを維持しながら高密度接続を簡素化します。
| 一般的な | |
| コネクタの種類 | ScaleFibre MPO-8/12/24（オス/メス）からLCまたはその他のコネクタ（UPC/APC） USコネックMTP® |
| 繊維数範囲 | 8、12、または24本のファイバー |
| 繊維の種類 | OS2（G.657.A1）、OM3、OM4、OM5 |
| 極性 | タイプA、B、またはC |
| ケーブル仕様 | |
| ジャケット素材 | 低煙ゼロハロゲン（LSZH）、CPRオプションあり |
| ケーブル径 | 胴体部3mm、尾部2.0mm |
| 挿入損失 | LC: 平均≤0.12dB、97%で≤0.25dB (IEC 61755-1 グレードB) MPO: ≤0.35 dB |
| リターンロス | LC: ≥50dB (UPC SM)、≥60dB (APC SM)、≥30dB (MM) (IEC 61755-1 グレード B) MPO: ≥60 dB (SM、APC)、≥30 dB (MM) |
| 動作温度 | -20℃～+70℃ |
| コンプライアンス | TIA/EIA-568、RoHS、REACH |

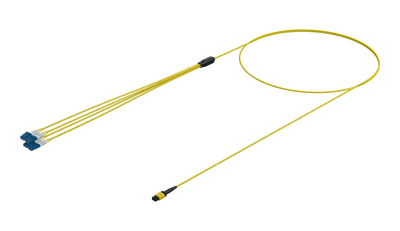

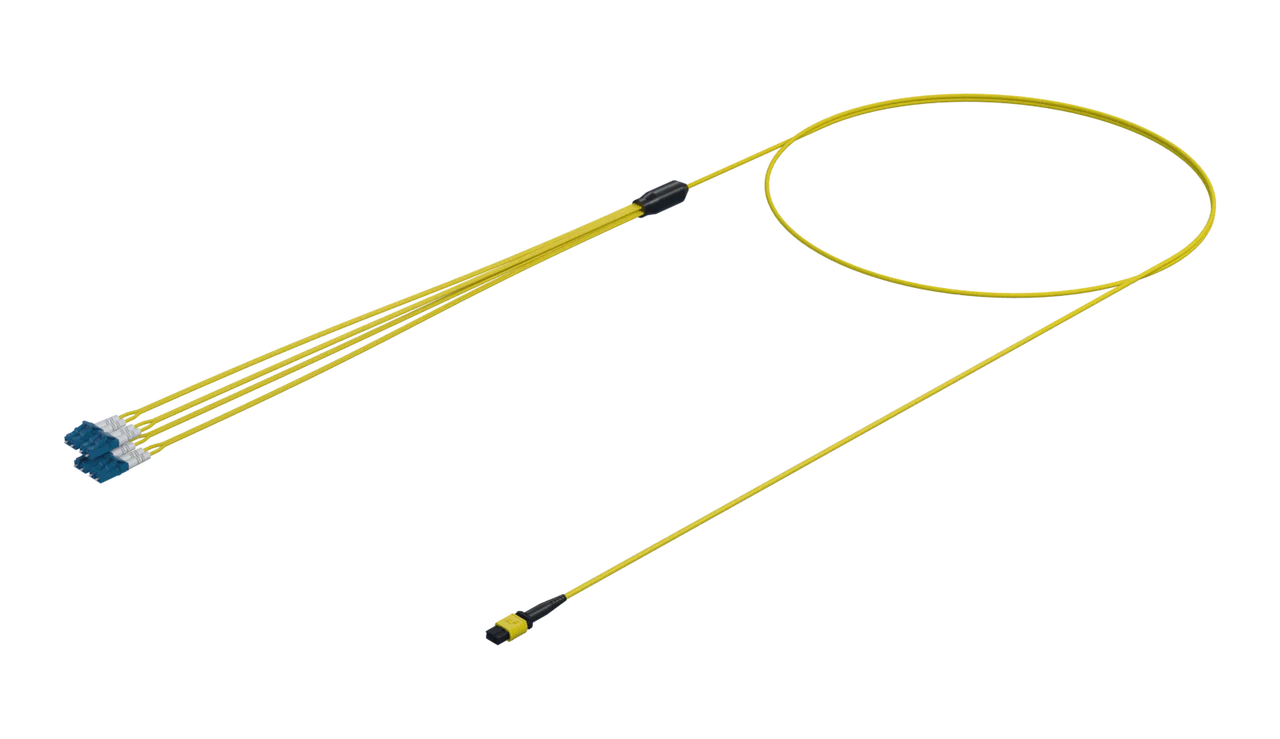

| MPO ファンアウト アセンブリ、シングルモード (G.657.A1)、8F、LC–MPOF、極性 B、LSZH、イエロー ジャケット (40GBASE-PSM4 ～ 4×10G SM または 100GBASE-PSM4 ～ 4×25G SM) | |
| 部品番号 | 長さ（m） |
| MT-S7-R3-8-LC-MPOF-B-01M | 1 |
| MT-S7-R3-8-LC-MPOF-B-02M | 2 |
| MT-S7-R3-8-LC-MPOF-B-03M | 3 |
| MT-S7-R3-8-LC-MPOF-B-05M | 5 |
| MT-S7-R3-8-LC-MPOF-B-10M | 10 |
| MT-S7-R3-8-LC-MPOF-B-15M | 15 |
| MT-S7-R3-8-LC-MPOF-B-20M | 20 |
| MPO ファンアウト アセンブリ、シングルモード (G.657.A1)、8F、LC–MPOF、極性 Q、LSZH、イエロー ジャケット (QSFP から SFP) | |
| 部品番号 | 長さ（m） |
| MT-S7-R3-8-LC-MPOF-Q-01M | 1 |
| MT-S7-R3-8-LC-MPOF-Q-02M | 2 |
| MT-S7-R3-8-LC-MPOF-Q-03M | 3 |
| MT-S7-R3-8-LC-MPOF-Q-05M | 5 |
| MT-S7-R3-8-LC-MPOF-Q-10M | 10 |
| MT-S7-R3-8-LC-MPOF-Q-15M | 15 |
| MT-S7-R3-8-LC-MPOF-Q-20M | 20 |
| MPO ファンアウト アセンブリ、マルチモード (OM3)、8F、LC–MPOF、極性 B、LSZH、アクア ジャケット (40GBASE-SR4 ～ 4×10G SR または 100GBASE-SR4 ～ 4×25G SR) | |
| 部品番号 | 長さ（m） |
| MT-M3-R3-8-LC-MPOF-B-01M | 1 |
| MT-M3-R3-8-LC-MPOF-B-02M | 2 |
| MT-M3-R3-8-LC-MPOF-B-03M | 3 |
| MT-M3-R3-8-LC-MPOF-B-05M | 5 |
| MT-M3-R3-8-LC-MPOF-B-10M | 10 |
| MT-M3-R3-8-LC-MPOF-B-15M | 15 |
| MT-M3-R3-8-LC-MPOF-B-20M | 20 |

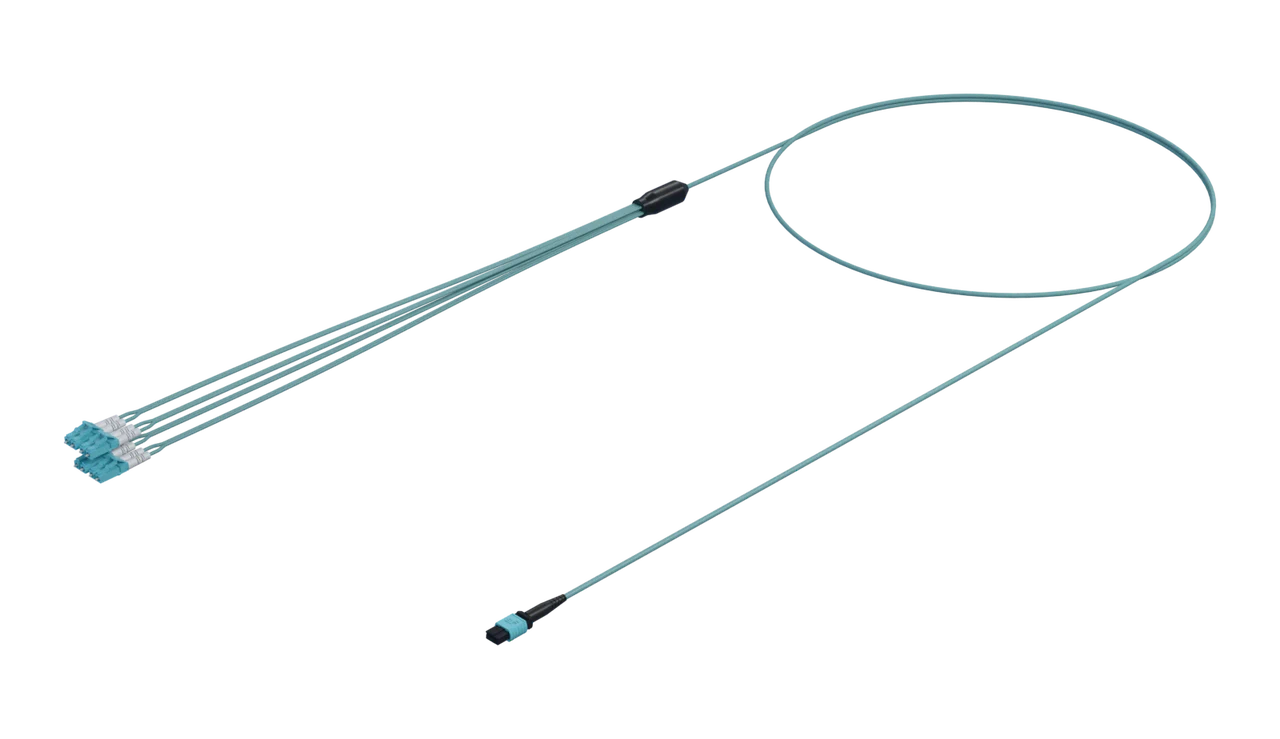

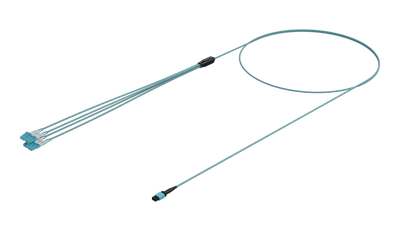

| MPO ファンアウト アセンブリ、マルチモード (OM4)、8F、LC–MPOF、極性 B、LSZH、アクア ジャケット (40GBASE-SR4 ～ 4×10G SR または 100GBASE-SR4 ～ 4×25G SR) | |
| 部品番号 | 長さ（m） |
| MT-M4-R3-8-LC-MPOF-B-01M | 1 |
| MT-M4-R3-8-LC-MPOF-B-02M | 2 |
| MT-M4-R3-8-LC-MPOF-B-03M | 3 |
| MT-M4-R3-8-LC-MPOF-B-05M | 5 |
| MT-M4-R3-8-LC-MPOF-B-10M | 10 |
| MT-M4-R3-8-LC-MPOF-B-15M | 15 |
| MT-M4-R3-8-LC-MPOF-B-20M | 20 |
