EasyDROP™ 屋外用ドロップ ケーブルは、柔軟なルーティングを可能にする中央コード テクノロジーを採用した、コンパクトでトーン制御可能な誘電体ドロップ ケーブルです。
- 900μmコアはFieldFIT™コネクタに適合します
- 2mmのサブコードで屋内配線が可能
- 屋内使用に安全なLSZHジャケット
- 屋外でも信頼性の高い防水構造
- 空中、ダクト、埋設設置に対応
- 耐久性に優れた二重FRP強度部材
- 狭いスペースにフィットするフラットな形状
優れた性能を発揮する設計
確実に提供
調達を簡素化
迅速展開準備済み
スケール対応済み
コンプライアンス保証
このフラット ドロップ ケーブルは、一戸建て住宅や半戸建て住宅に迅速かつ柔軟に導入できるように設計されており、屋外での耐久性と屋内での柔軟性を兼ね備えています。

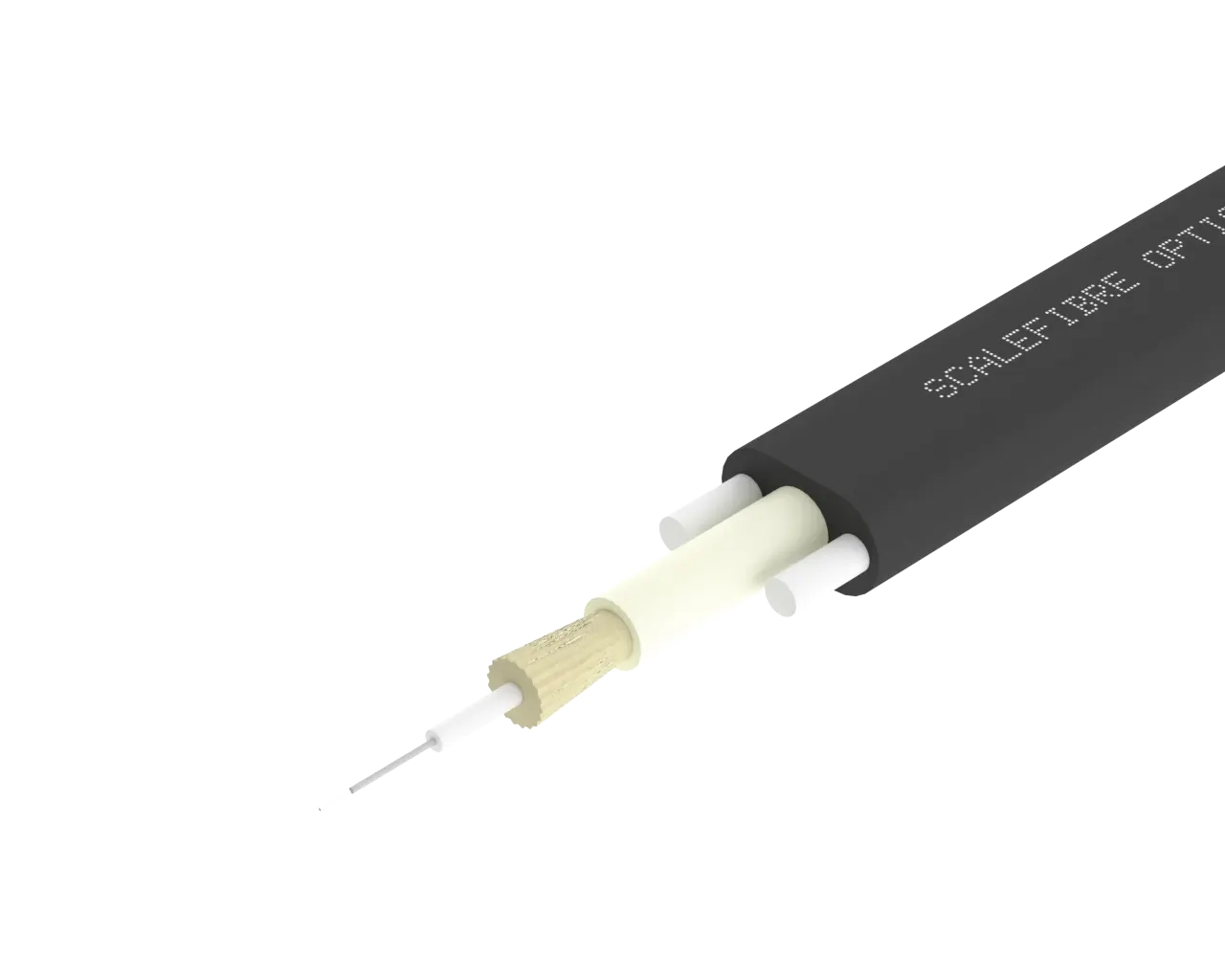

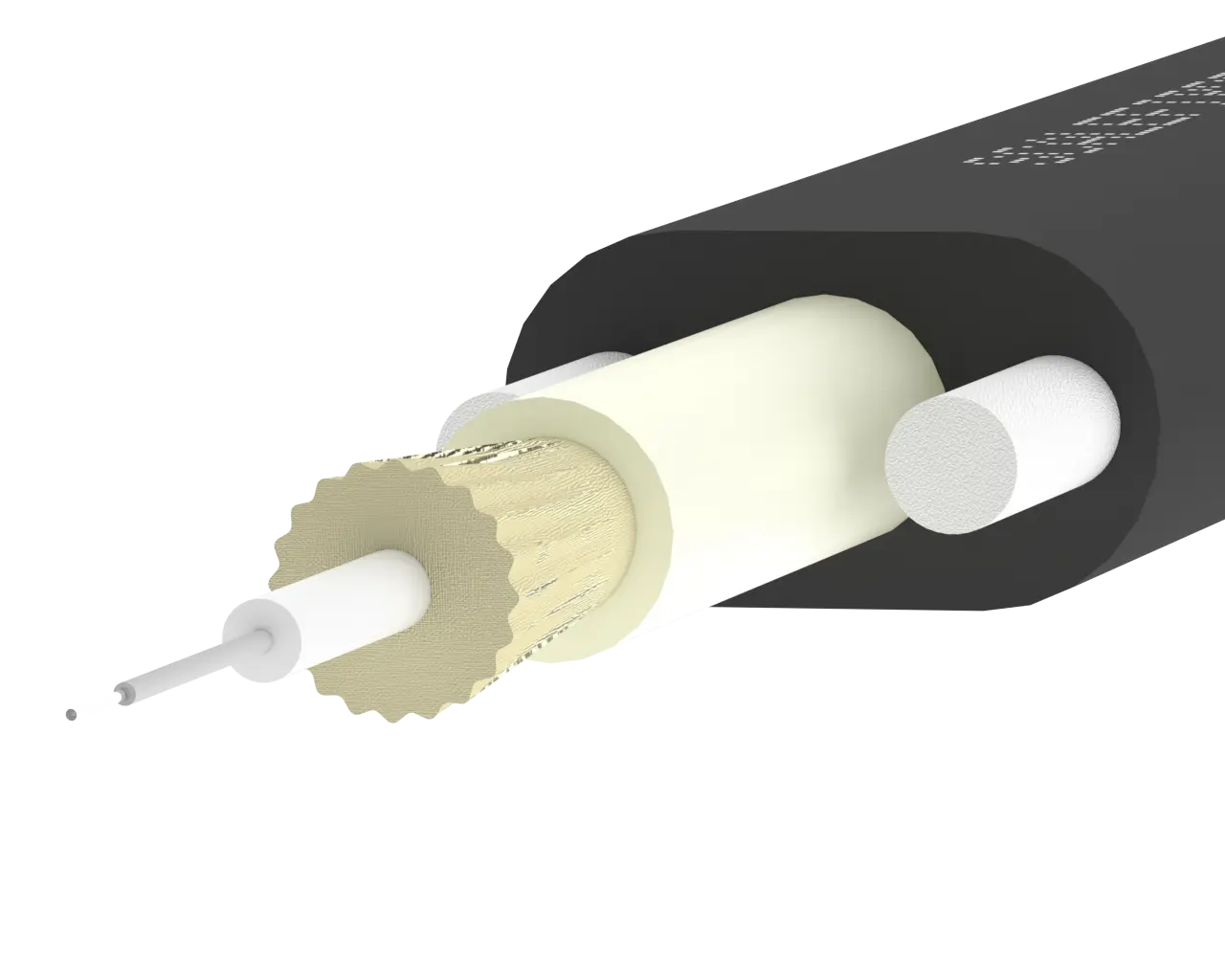

二重層構造は、頑丈な PE 外部シースを特徴としており、これをきれいに剥がすと 900 μm コアの 2.0 mm LSZH サブコードが現れ、 ScaleFibre FieldFit™ コネクタを使用して現場で直接終端処理できます。
誘電体（金属元素を含まない）で提供され、架空、ダクト、直埋設の設置に対応します。フラットな形状により取り扱いが容易で、タイトな配線にも対応します。また、防水設計により過酷な環境でも信頼性の高いパフォーマンスを実現します。
| 建設の詳細 | |
| 繊維数 | 1本の繊維 |
| 繊維の種類 | シングルモード（OS2）、ITU-T G.657.A1 |
| アウタージャケット素材 | ポリエチレン（PE） |
| コードジャケット素材 | 低煙ゼロハロゲン（LSZH） |
| ストレングスメンバー | 誘電体またはトーン化可能（銅）オプション |
| ケーブル寸法 | |
| 公称外径 | 8.2 mm x 4.5 mm |
| 重さ | 40.5 kg/km |
| 機械的特性 | |
| 最大引張荷重（短期） | 1.35 kN |
| 最大引張荷重（長期） | 400北 |
| 耐圧潰性 | 1000 N / 10 cm |
| 曲げ半径（取り付け） | ≥20 × OD |
| 曲げ半径（静的） | ≥10 × OD |
| 環境特性 | |
| 温度 – 設置 | -10℃～+60℃ |
| 温度 – 動作 | -20℃～+70℃ |
| 温度 - 保管 | -20℃～+70℃ |
| コンプライアンス | |
| 標準 | IEC 60794-1-2、IEC 60794-3、AS/CA S008、ITU-T G.657.A1 |
| RoHS3準拠 | はい |
| EasyDROP™ 1F Variants | |
| C-FDC-S7-1-P | EasyDROP™ Outdoor Flat Drop Cable with 2mm Cord, Single Mode (G.657.A1), Simplex |
| C-FDT-S7-1-P | EasyDROP™ Outdoor Toneable Flat Drop Cable with 2mm Cord, Single Mode (G.657.A1), Simplex |
