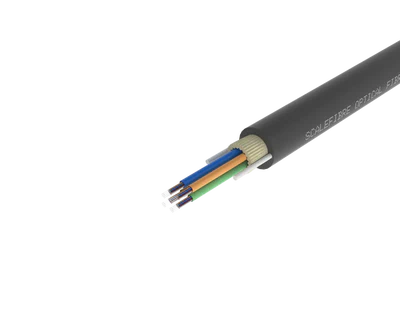

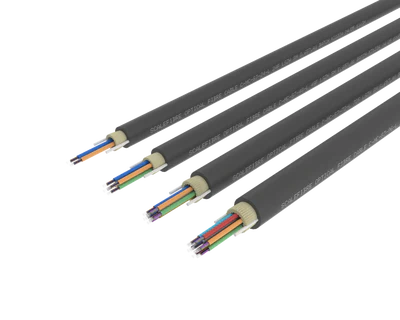

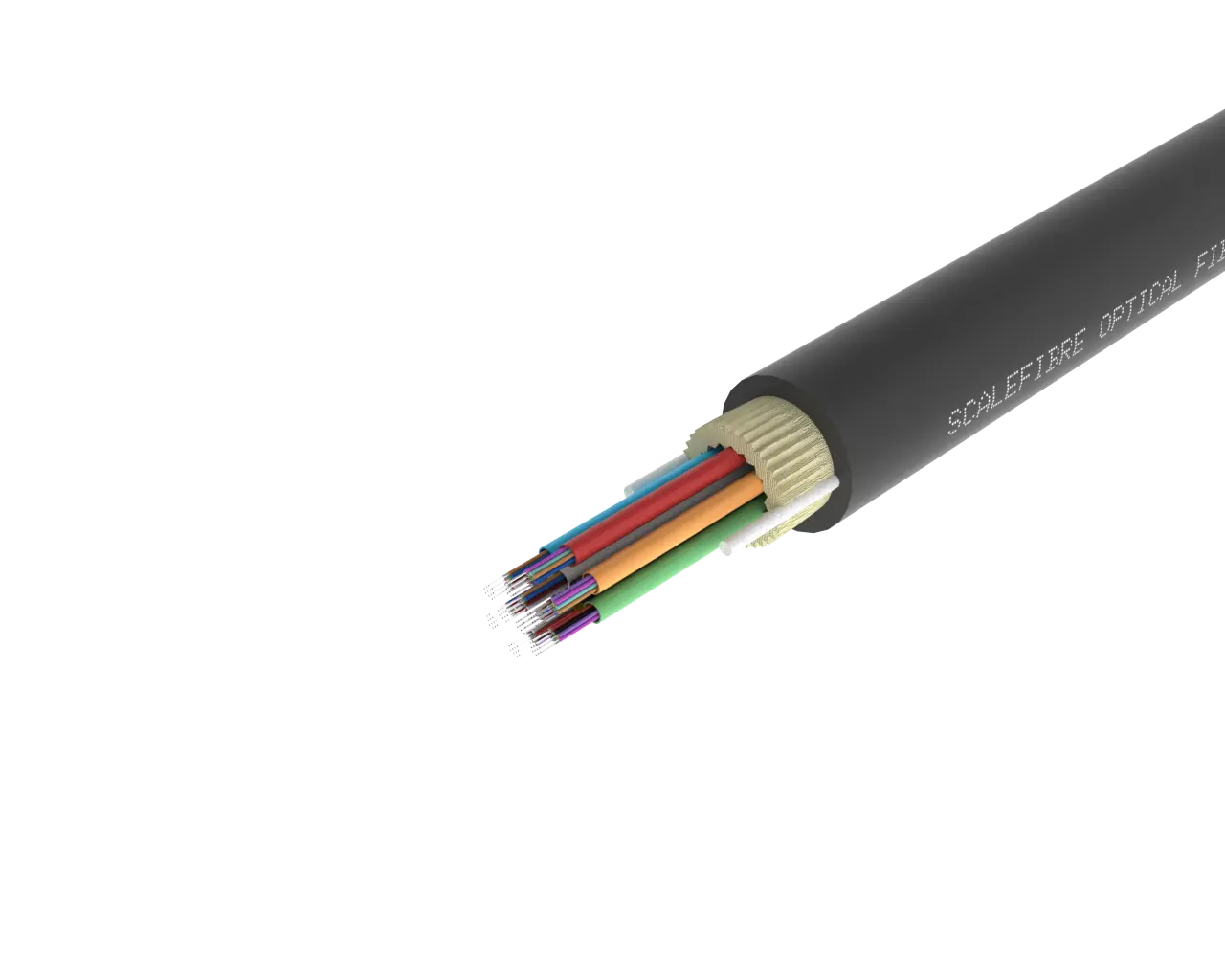

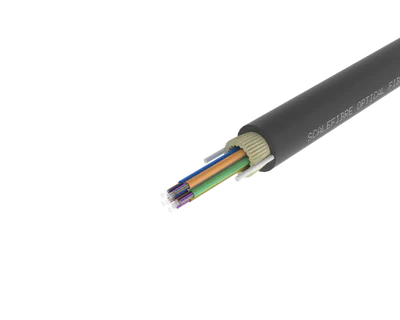

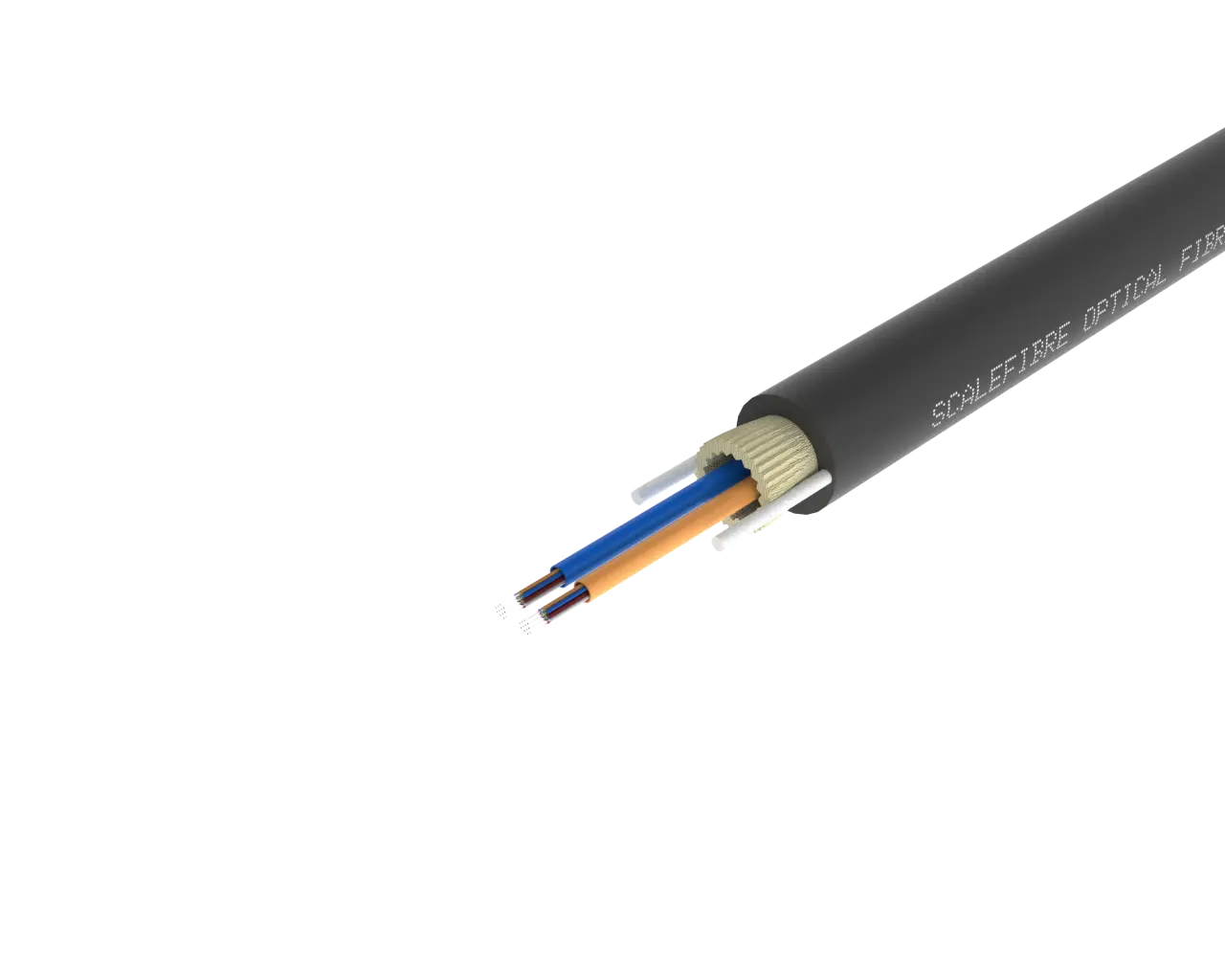

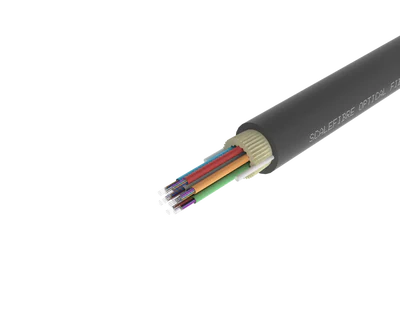

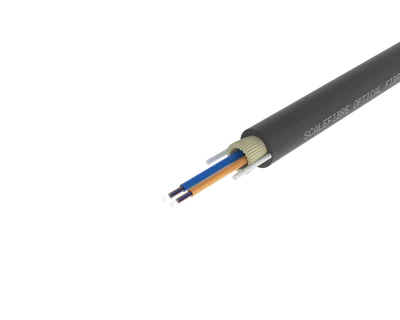

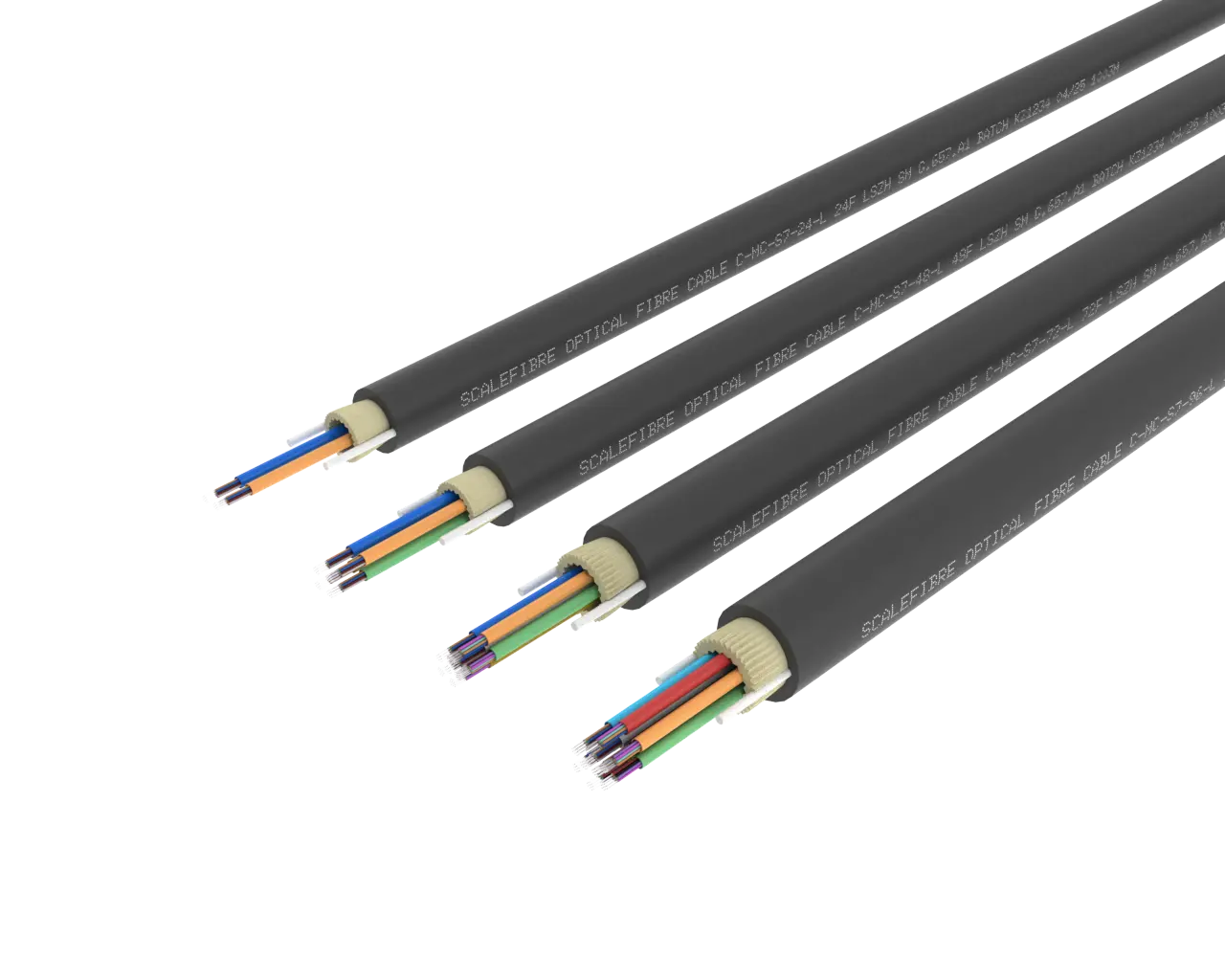

低煙ゼロハロゲン (LSZH) ジャケットを備えた耐久性のあるルーズチューブ光ファイバー ケーブル。密閉された環境や規制された環境での火災安全性を高め、放出を最小限に抑えるように設計されています。
- 準備が簡単な設計
- ドライ防水設計
- ダクトおよび直接埋設の設置に適しています
- 低煙・ゼロハロゲン・ブラックアウタージャケット
優れた性能を発揮する設計
確実に提供
調達を簡素化
迅速展開準備済み
スケール対応済み
コンプライアンス保証
このルーズチューブ型光ファイバーケーブルは、限られたダクト環境でもコンパクトに敷設できるよう設計されています。ケーブル径が小さいため、コンジットあたりの光ファイバー本数を増やし、ダクトの利用効率を最適化します。黒色の低煙・ゼロハロゲン（LSZH）外装は耐環境性を備え、火災発生時の有害化学物質の放出を低減します。アラミド繊維とFRPロッドが引張強度を高め、乾式防水素材が施工時の清潔で工具不要の取り扱いを可能にします。
このケーブルは、ダクト敷設および直接埋設に対応しており、ブロードバンド、エンタープライズ、キャリア、公共インフラの構築に最適です。6芯から96芯までの構成と、様々な光ファイバータイプに対応しており、長距離、メトロ、キャンパスネットワークの導入において安定性を確保します。
| 建設の詳細 | |
| 繊維数 | 6～96本の繊維 |
| 繊維の種類 | シングルモード G.652.D シングルモード G.657.A1 シングルモード G.657.A2 マルチモードOM3 マルチモードOM4 その他の特殊光ファイバー |
| チューブタイプ | ドライブロッキング技術を採用したポリマールースチューブ |
| 防水 | 乾燥した水膨張性糸とテープ |
| 強度メンバー | アラミド糸とFRPロッド |
| アウタージャケット | ポリエチレン |
| 外径 | |
| 外径、6本のファイバー | 6.0mm |
| 外径、12ファイバー | 6.6mm |
| 外径、24本の繊維 | 7.2mm |
| 外径、48本の繊維 | 8.2mm |
| 外径、72本の繊維 | 9.0mm |
| 重さ | |
| 6つの繊維 | 47 kg/km |
| 12本の繊維 | 54 kg/km |
| 24本の繊維 | 62 kg/km |
| 48本の繊維 | 76 kg/km |
| 72本の繊維 | 88 kg/km |
| 機械的特性 | |
| 最大引張荷重（短期） | 0.9～1.8kN（ケーブル重量の2.0倍以上） |
| 耐圧潰性 | 2.0kN/10cm |
| 曲げ半径 | |
| 6つの繊維 | 120mm（設置時）/ 60mm（静止時） |
| 12本の繊維 | 140mm（設置時）/ 70mm（静止時） |
| 24本の繊維 | 150mm（設置時）/ 75mm（静止時） |
| 48本の繊維 | 170mm（設置時）/ 85mm（静止時） |
| 72本の繊維 | 180mm（設置時）/ 90mm（静止時） |
| 環境特性 | |
| 設置温度 | -5℃～+45℃ |
| 動作温度 | -30℃～+60℃ |
| 保管温度 | -30℃～+70℃ |
| コンプライアンス | |
| 標準 | IEC 60794、AS/CA S008、ITU-T光ファイバ規格 |
| RoHS3準拠 | はい |
| シングルモード、G.657.A1 | |
| C-LTMC-S7-006-L | ルーズチューブマイクロケーブル、6芯、シングルモード（G.657.A1） |
| C-LTMC-S7-012-L | ルーズチューブマイクロケーブル、12芯、シングルモード（G.657.A1） |
| C-LTMC-S7-024-L | ルーズチューブマイクロケーブル、24芯、シングルモード（G.657.A1） |
| C-LTMC-S7-048-L | ルーズチューブマイクロケーブル、48芯、シングルモード（G.657.A1） |
| C-LTMC-S7-072-L | ルーズチューブマイクロケーブル、72芯、シングルモード（G.657.A1） |
| C-LTMC-S7-096-L | ルーズチューブマイクロケーブル、96芯、シングルモード（G.657.A1） |
| シングルモード、G.652.D | |
| C-LTMC-S2-006-L | ルーズチューブマイクロケーブル、6芯、シングルモード（G.652.D） |
| C-LTMC-S2-012-L | ルーズチューブマイクロケーブル、12芯、シングルモード（G.652.D） |
| C-LTMC-S2-024-L | ルーズチューブマイクロケーブル、24芯、シングルモード（G.652.D） |
| C-LTMC-S2-048-L | ルーズチューブマイクロケーブル、48芯、シングルモード（G.652.D1） |
| C-LTMC-S2-072-L | ルーズチューブマイクロケーブル、72芯、シングルモード（G.652.D） |
| C-LTMC-S2-096-L | ルーズチューブマイクロケーブル、96芯、シングルモード（G.652.D） |
| マルチモード、OM3 | |
| C-LTMC-M3-006-L | ルーズチューブマイクロケーブル、6芯、シングルモード（OM3） |
| C-LTMC-M3-012-L | ルーズチューブマイクロケーブル、12芯、シングルモード（OM3） |
| C-LTMC-M3-024-L | ルーズチューブマイクロケーブル、24芯、シングルモード（OM3） |
| C-LTMC-M3-048-L | ルーズチューブマイクロケーブル、48芯、シングルモード（OM3） |
| C-LTMC-M3-072-L | ルーズチューブマイクロケーブル、72芯、シングルモード（OM3） |
| C-LTMC-M3-096-L | ルーズチューブマイクロケーブル、96芯、シングルモード（OM3） |
| マルチモード、OM4 | |
| C-LTMC-M4-006-L | ルーズチューブマイクロケーブル、6芯、シングルモード（OM4） |
| C-LTMC-M4-012-L | ルーズチューブマイクロケーブル、12芯、シングルモード（OM4） |
| C-LTMC-M4-024-L | ルーズチューブマイクロケーブル、24芯、シングルモード（OM4） |
| C-LTMC-M4-048-L | ルーズチューブマイクロケーブル、48芯、シングルモード（OM4） |
| C-LTMC-M4-072-L | ルーズチューブマイクロケーブル、72芯、シングルモード（OM4） |
| C-LTMC-M4-096-L | ルーズチューブマイクロケーブル、96芯、シングルモード（OM4） |
