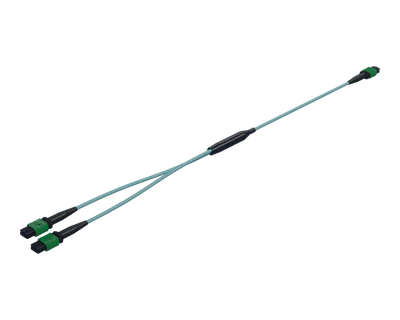

Kabel Splitter MPO 1:2 untuk Klaster NVIDIA DGX

Kabel Splitter MPO-ke-2xMPO 1:2 (Kabel Y). Membagi setiap port 400G dari OSFP Twin-Port 800G menjadi 2x 200G (NDR200), seperti yang digunakan di klaster AI NVIDIA.

Arsitektur pengkabelan Splitter 1:2 (8-fiber ke 2x4-fiber)
Dirancang untuk NVIDIA DGX H100, H200, GH200 dan Quantum-2 (NDR) InfiniBand
Membagi setiap port MPO 400G dari OSFP Twin-Port 800G menjadi 2x 200G (NDR200)
Konektor MPO/APC (bersudut) di SEMUA ujung (termasuk Multimode)
Setara dengan NVIDIA MFP7E20-Nxxx (OM4) dan MFP7E40-Nxxx (OS2)
Dioptimalkan untuk modulasi PAM4 dan integritas sinyal kecepatan tinggi.

Kategori: Rakitan Kabel Optik, Trunk dan Fanout MPO

TANYA SEKARANG

Dirancang untuk Unggul

Dikirim dengan Kepastian

Pengadaan Jadi Sederhana

Siap untuk Penyebaran Cepat

Siap untuk Skalabilitas

Kepatuhan Dijamin

Kabel Splitter MPO ScaleFibre 1:2 adalah kabel Y yang dirancang dengan presisi untuk AI generasi berikutnya dan klaster komputasi berkinerja tinggi. Kabel ini menyediakan tautan optik penting antara switch NVIDIA DGX H100, H200, GH200, dan Quantum-2 InfiniBand.

Rakitan ini secara optik setara dengan seri MFP7E20-Nxxx (Multimode OM4) dan MFP7E40-Nxxx (Single-mode). Rakitan ini terhubung ke satu port MPO pada transceiver OSFP Twin-Port 800G, membagi sinyal 400G menjadi dua tautan 200G (NDR200) yang terpisah. Hal ini memungkinkan port switch 800G standar untuk mendukung hingga empat adaptor ConnectX-7 200G.

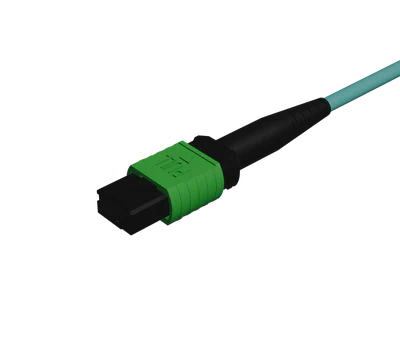

Kabel-kabel ini memiliki konektor MPO/APC (Angled Physical Contact) pada versi Multimode dan Single-mode untuk meminimalkan refleksi sinyal. Kabel ini menggunakan susunan pin crossover Tipe-B khusus untuk memastikan pemetaan jalur yang benar antara switch dan adapter.

Ditujukan untuk breakout 1:2 NVIDIA DGX H100, H200, GH200, dan Quantum-2 InfiniBand di seluruh klaster komputasi AI APAC (Singapura, Tokyo, Hong Kong, Seoul). Membagi setiap port 400G dari 800G OSFP menjadi dua tautan NDR200 untuk adaptor ConnectX-7 dalam jaringan pelatihan AI regional.

Umum
Konektor A (Sumber)	1x MPO-12 (Betina) pemolesan APC
Konektor B (Terpisah)	2x MPO-12 (Betina) pemolesan APC
Polaritas	Crossover Tipe-B (Standar NVIDIA)
Jumlah Serat	Total 8 Fiber (Terbagi menjadi 4+4 jalur aktif)
Matriks Aplikasi
Aplikasi 800G	1x 800G Twin-Port OSFP (satu splitter per port MPO 400G) → 4x 200G (NDR200)
Aplikasi 400G	1x 400G (QSFP-DD/OSFP) → 2x 200G (QSFP56/QSFP112)
Spesifikasi Teknis
Sudut Pemolesan Konektor	8° APC (Kontak Fisik Bersudut)
Rugi Sisipan	≤ 0,35 dB (Kerugian Rendah)
Rugi Balik	≥ 60 dB (SM), ≥ 30 dB (MM APC)
Diameter Kabel	3,0 mm
Suhu Operasi	-20°C hingga +70°C

Pembagi 1:2 yang kompatibel dengan NVIDIA, Multimode OM4, Poles APC. (Setara dengan NVIDIA MFP7E20-Nxxx). Jaket Aqua.
Nomor Bagian	Panjang (m)
MT-M4-R3-8-MPOFA-2MPOFA-B-0003M	3
MT-M4-R3-8-MPOFA-2MPOFA-B-0005M	5
MT-M4-R3-8-MPOFA-2MPOFA-B-0007M	7
MT-M4-R3-8-MPOFA-2MPOFA-B-0010M	10
MT-M4-R3-8-MPOFA-2MPOFA-B-0015M	15
MT-M4-R3-8-MPOFA-2MPOFA-B-0020M	20
MT-M4-R3-8-MPOFA-2MPOFA-B-0030M	30
MT-M4-R3-8-MPOFA-2MPOFA-B-0050M	50

Pembagi 1:2 yang Kompatibel dengan NVIDIA, OS2 Mode Tunggal (G.657.A1), Poles APC. (Setara dengan NVIDIA MFP7E40-Nxxx). Jaket Kuning.
Nomor Bagian	Panjang (m)
MT-S7-R3-8-MPOF-2MPOF-B-0003M	3
MT-S7-R3-8-MPOF-2MPOF-B-0005M	5
MT-S7-R3-8-MPOF-2MPOF-B-0007M	7
MT-S7-R3-8-MPOF-2MPOF-B-0010M	10
MT-S7-R3-8-MPOF-2MPOF-B-0015M	15
MT-S7-R3-8-MPOF-2MPOF-B-0020M	20
MT-S7-R3-8-MPOF-2MPOF-B-0030M	30
MT-S7-R3-8-MPOF-2MPOF-B-0050M	50
