- Shuffle mesh 4x4, setiap port MPO-8 menjangkau keempat fabric
- Kaki upstream berkode warna biru, oranye, hijau, dan cokelat per fabric
- Format patch cord, tanpa housing atau kaset dan tanpa memakan ruang rak
- Dua koneksi MPO berpasangan lebih sedikit dibandingkan shuffle berbasis kaset
- Mode tunggal G.657.A1 dengan konektor MPO-8 APC, 32 serat
- Diterminasi di pabrik dan 100% teruji IL/RL
Dirancang untuk Unggul
Dikirim dengan Kepastian
Pengadaan Jadi Sederhana
Siap untuk Penyebaran Cepat
Siap untuk Skalabilitas
Kepatuhan Dijamin

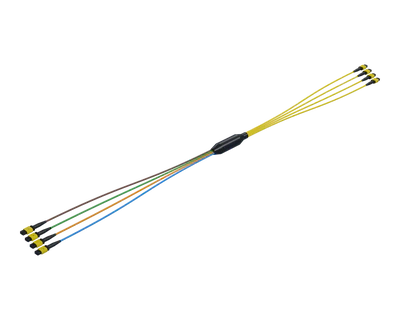

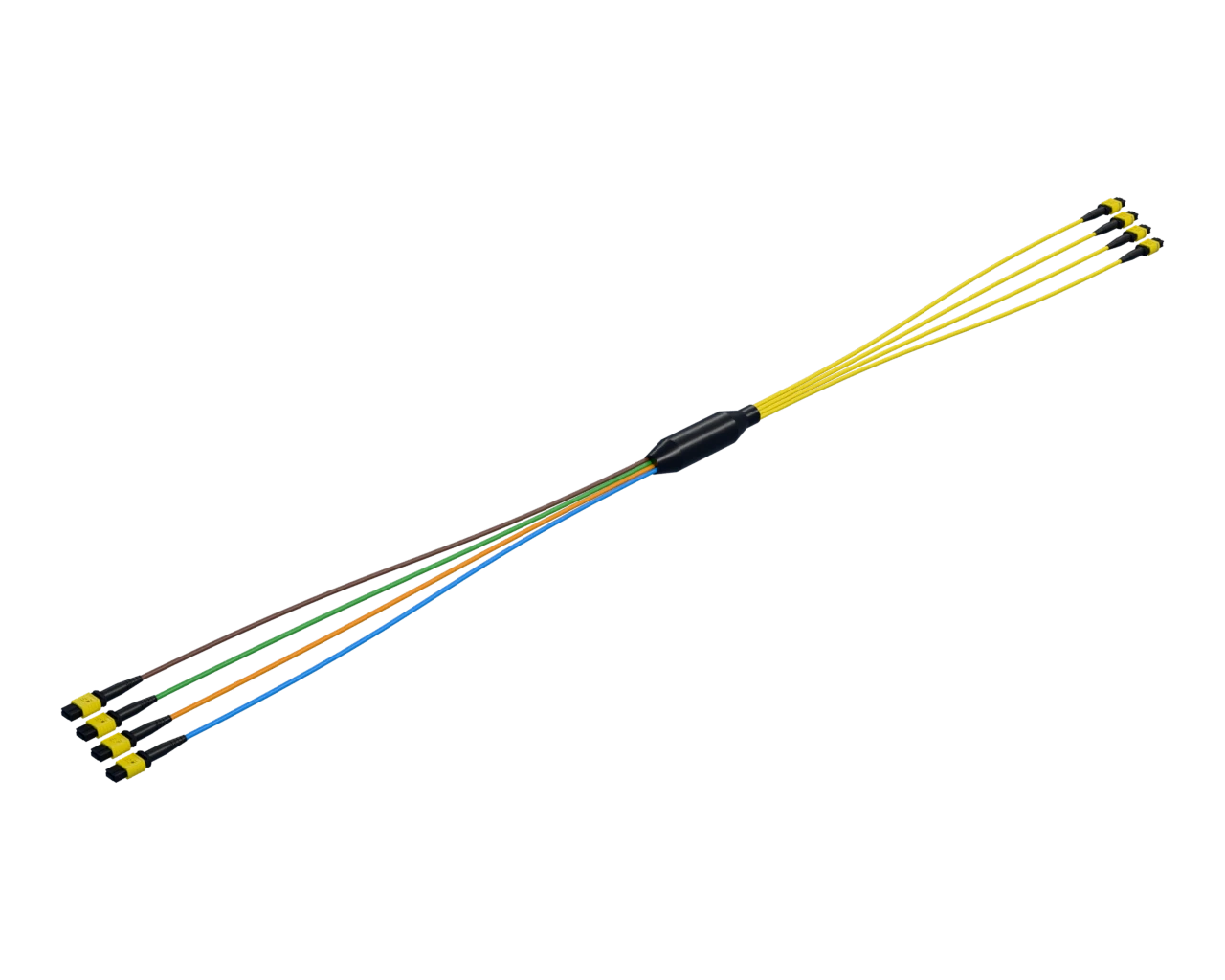

Rakitan shuffle MPO FlexSHUFFLE™ 4x4 membangun mesh serat penuh antara empat port MPO-8 dan empat switch fabric upstream dalam satu kabel pra-terminasi. Setiap kaki MPO-8 mendistribusikan empat jalur dupleksnya ke keempat kaki di sisi seberang, sehingga setiap port menjangkau setiap fabric tanpa kaset shuffle, patching tingkat serat, atau pemetaan ulang di lapangan.

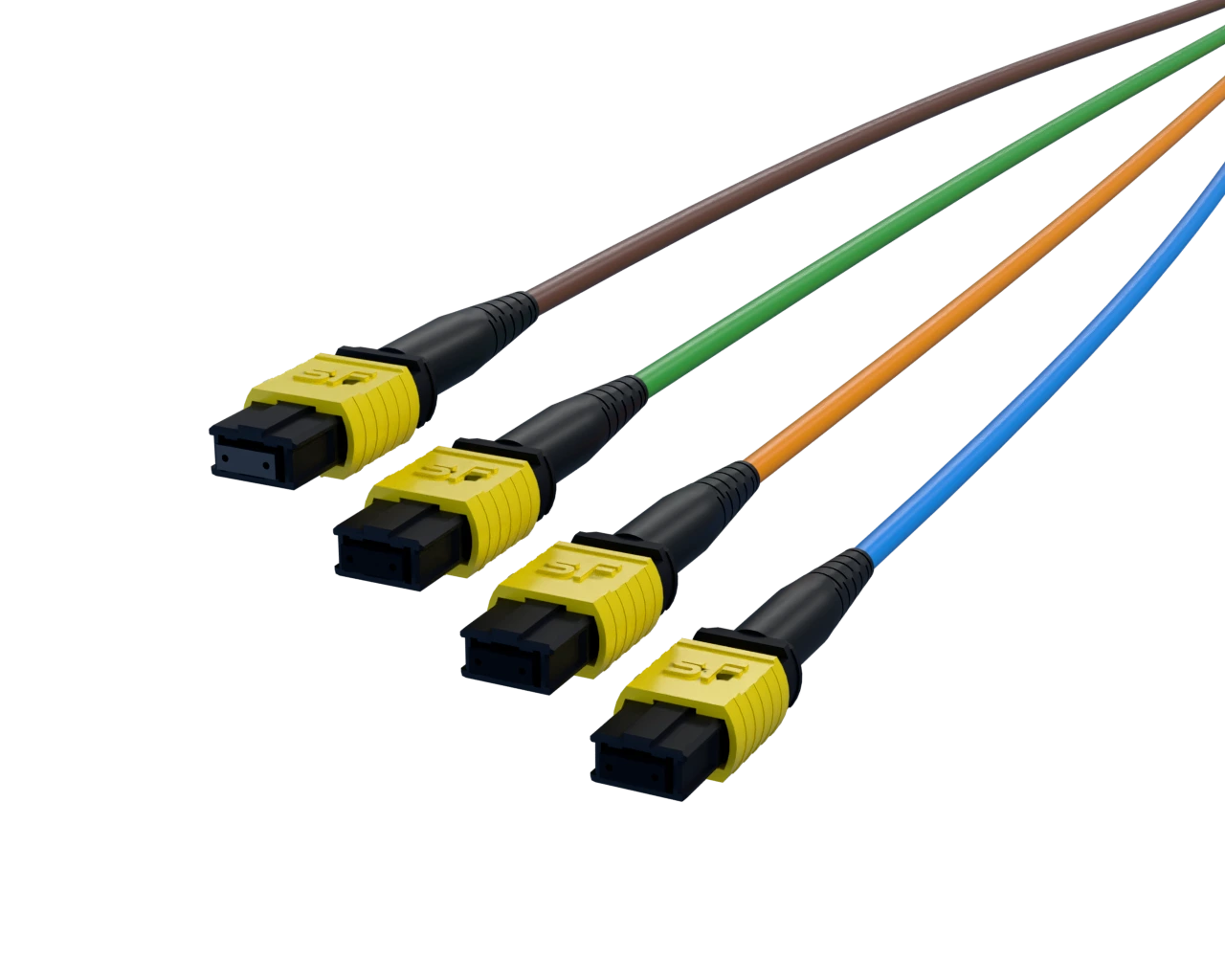

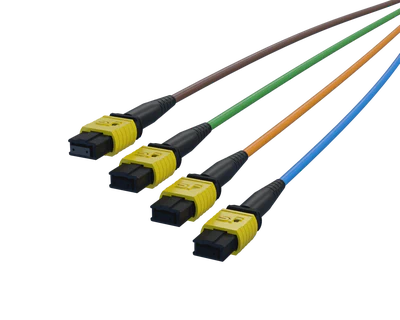

Kaki upstream diberi kode warna biru, oranye, hijau, dan cokelat, mengikuti urutan TIA-598 untuk posisi 1 hingga 4. Setiap switch fabric dapat dikenali sekilas, sehingga mempercepat instalasi dan menghilangkan tebak-tebakan saat pemindahan, penambahan, dan perubahan pada fabric leaf-spine dan klaster AI yang padat.
FlexSHUFFLE™ dibuat dalam format patch cord. Tidak ada housing, kaset, atau panel yang perlu dipasang, dan tidak ada ruang rak yang terpakai. Rakitan ini dirutekan melalui manajer kabel yang sudah ada seperti patch cord lainnya, dan ketiadaan kaset juga menghilangkan dua koneksi MPO berpasangan dari setiap link, sehingga menyisakan lebih banyak anggaran rugi optik untuk kanal.
Rakitan menggunakan serat mode tunggal G.657.A1 yang tidak sensitif terhadap tekukan dengan konektor MPO-8 APC, serta diterminasi di pabrik dan diuji 100% untuk insertion loss dan return loss sebelum pengiriman.
| Umum | |
| Konfigurasi | Shuffle mesh 4x4 (4 × MPO-8 ke 4 × MPO-8) |
| Jumlah Serat | 32 serat (8 per kaki MPO-8) |
| Pemetaan Jalur | Mesh, dupleks: setiap kaki MPO-8 mendistribusikan empat jalur dupleksnya ke keempat kaki di sisi seberang |
| Identifikasi Kaki | Kaki upstream berkode warna biru, oranye, hijau, dan cokelat (posisi TIA-598 1 hingga 4) |
| Format | Rakitan patch cord, tanpa memerlukan housing, kaset, atau ruang rak |
| Spesifikasi Teknis | |
| Jenis Serat | Mode tunggal G.657.A1 |
| Konektor | MPO-8 (Jantan) dan MPO-8 (Betina), polesan APC |
| Sudut Polesan Konektor | 8° APC (Kontak Fisik Bersudut) |
| Rugi Sisip (Insertion Loss) | ≤0.35 dB per konektor MPO |
| Rugi Balik (Return Loss) | ≥60 dB |
| Suhu Operasional | -20°C hingga +70°C |
| Kepatuhan | TIA/EIA-568, RoHS, REACH |
| Mode Tunggal (G.657.A1), MPO-8 APC, Mesh Dupleks 4x4 | |
| FSA-S7A2-32-4-MP8M-MP8F-MD | Rakitan FlexSHUFFLE™, Mode Tunggal (G.657.A1), 32 serat, 4x4 MPO-8(Betina) / MPO-8(Jantan), mesh, dupleks |
