- Desain HighSTACK™ sasis tetap untuk stabilitas tautan maksimum
- Klip entri samping dan belakang AnchorLINK™ untuk pemasangan kabel yang cepat, tanpa alat
- Adaptor LC Quadplex berpenutup untuk keamanan laser dan perlindungan debu
- Pra-konfigurasi dengan kaset sambungan pita untuk alur kerja fusi massal
- Konstruksi baja 1.6 mm untuk integritas struktural di bawah beban penuh
- Penomoran port visibilitas tinggi untuk identifikasi sirkuit yang cepat
- Mendukung penyambungan, terminasi langsung, dan rakitan pra-terminasi
- Kompatibel dengan rak operator dan data standar 19 inci
Dirancang untuk Unggul
Dikirim dengan Kepastian
Pengadaan Jadi Sederhana
Siap untuk Penyebaran Cepat
Siap untuk Skalabilitas
Kepatuhan Dijamin

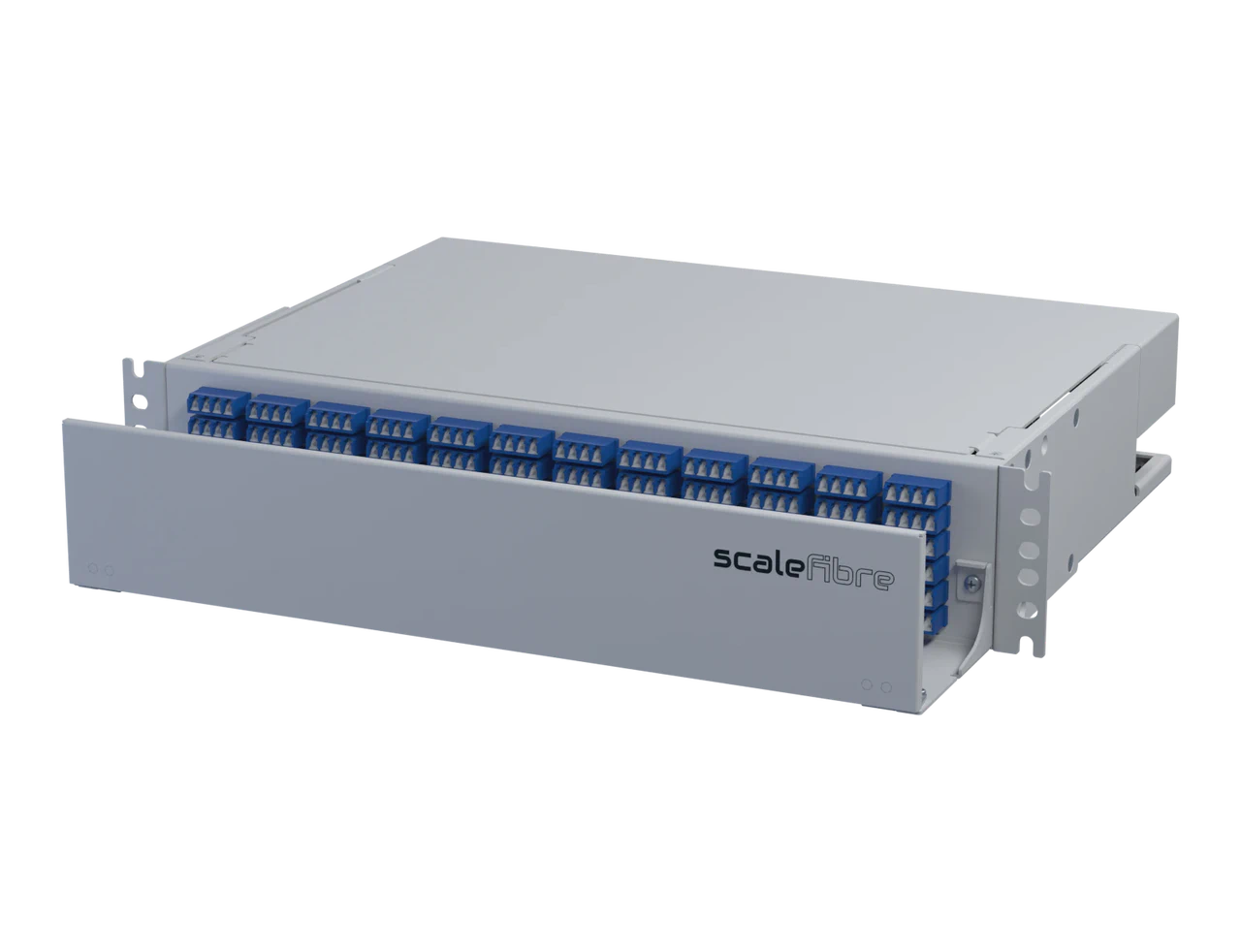

Seri HighSTACK™ adalah rangkaian enklosur tetap berdensitas tinggi yang dibuat khusus, dirancang untuk jaringan operator dan pusat data berkinerja tinggi. Dengan memanfaatkan sasis yang kokoh dan tidak bergerak, platform HighSTACK™ memberikan stabilitas mutlak untuk tautan serat bervolume tinggi, menghilangkan risiko tekukan makro atau tekanan konektor yang sering dikaitkan dengan baki geser di lingkungan berdensitas tinggi.
Tersedia dalam konfigurasi 1RU, 2RU, dan 4RU, wadah ini dilengkapi dengan adaptor LC Quadplex berpenutup untuk mendukung hingga 576 serat dalam satu jejak 4RU. Arsitektur internal dioptimalkan untuk penyambungan fusi massal, menampilkan titik pemasangan khusus untuk kaset sambungan pita ScaleFibre untuk memastikan transisi yang bersih dari backbone SmartRIBBON™ ke bidang patch berdensitas tinggi.

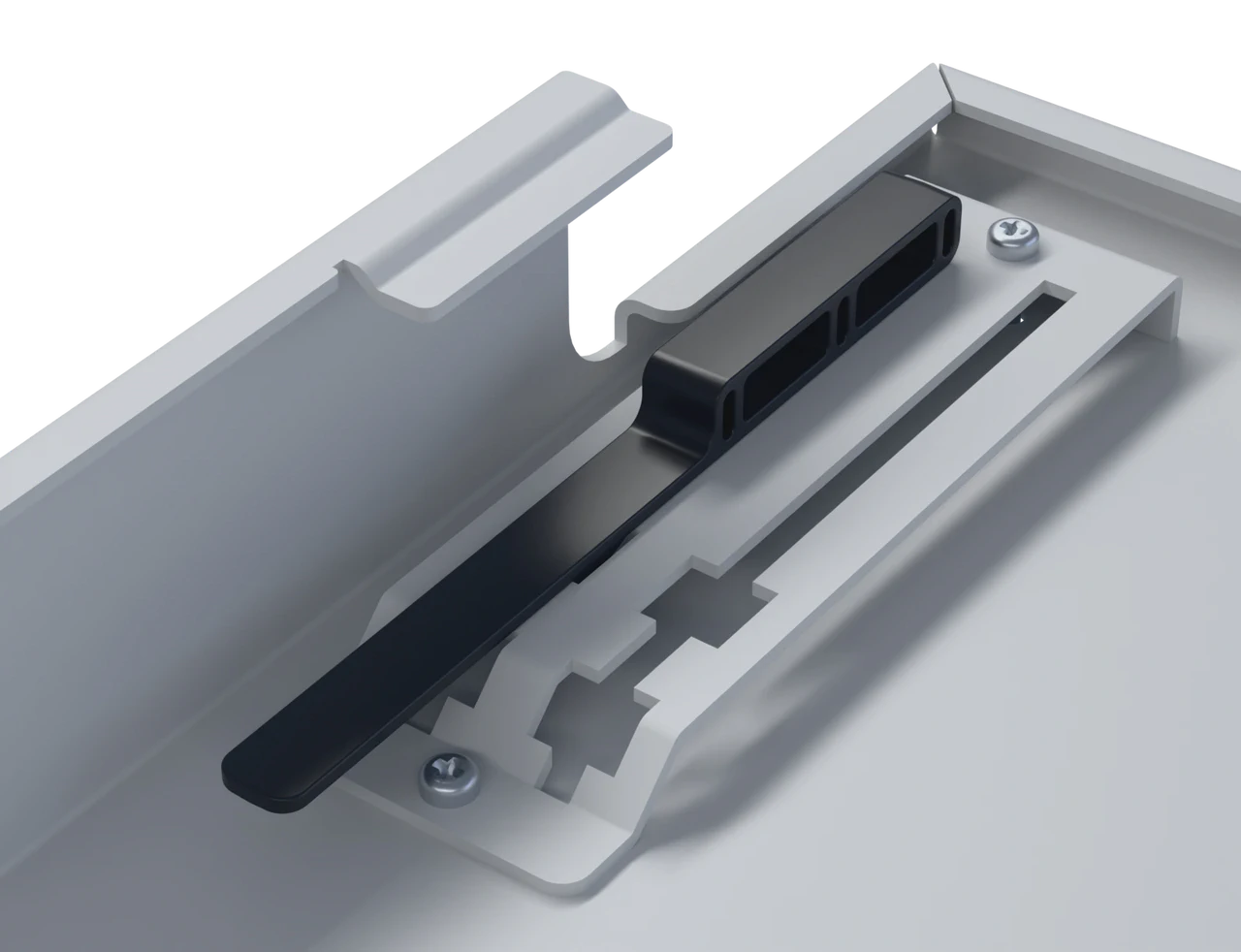

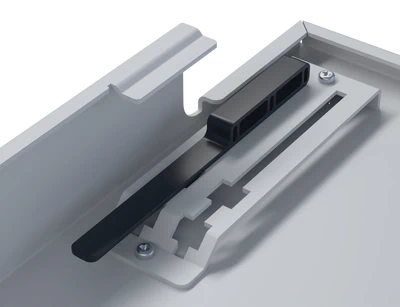

Setiap enklosur HighSTACK™ dilengkapi sistem klip AnchorLINK™ untuk pengamanan kabel tanpa alat. Klip ini memungkinkan kabel yang masuk untuk langsung dipasang ke titik masuk belakang atau samping, memberikan pelepas regangan dan kontrol radius tekukan yang unggul tanpa memerlukan kelenjar atau pengikat kabel tradisional.
| Kapasitas & Kepadatan | |

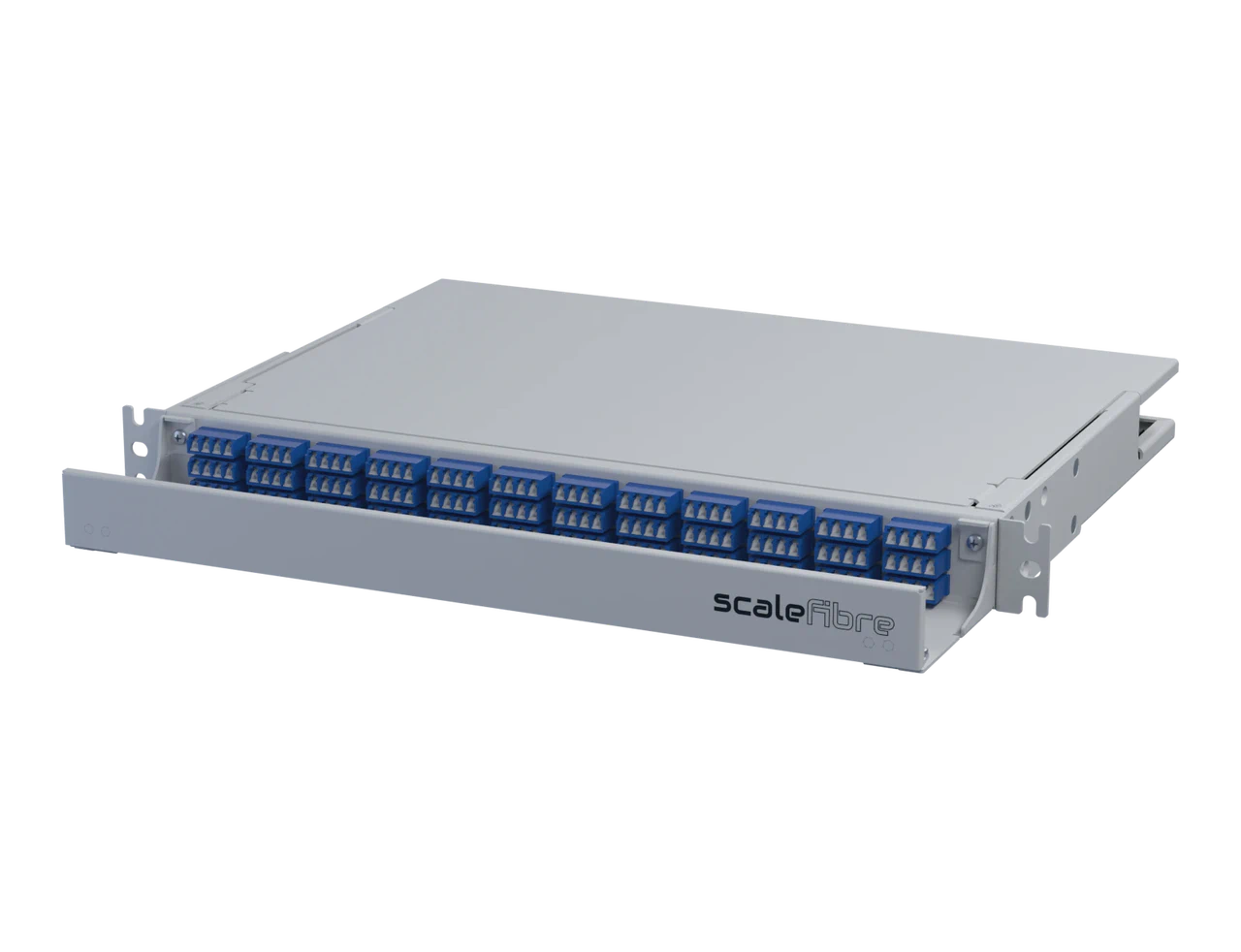

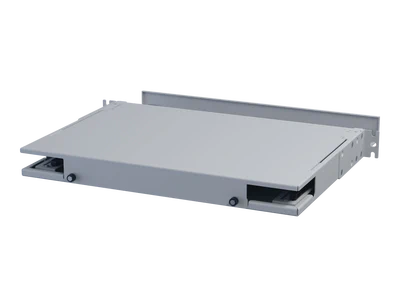

| Kapasitas 1RU | 144 Serat (36 x Adaptor LC Quad) |

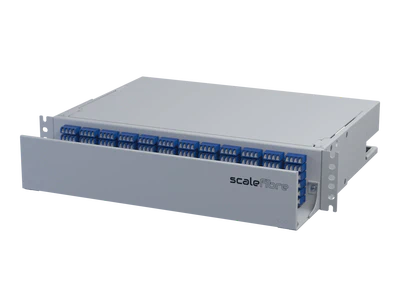

| Kapasitas 2RU | 288 Serat (72 x Adaptor LC Quad) |

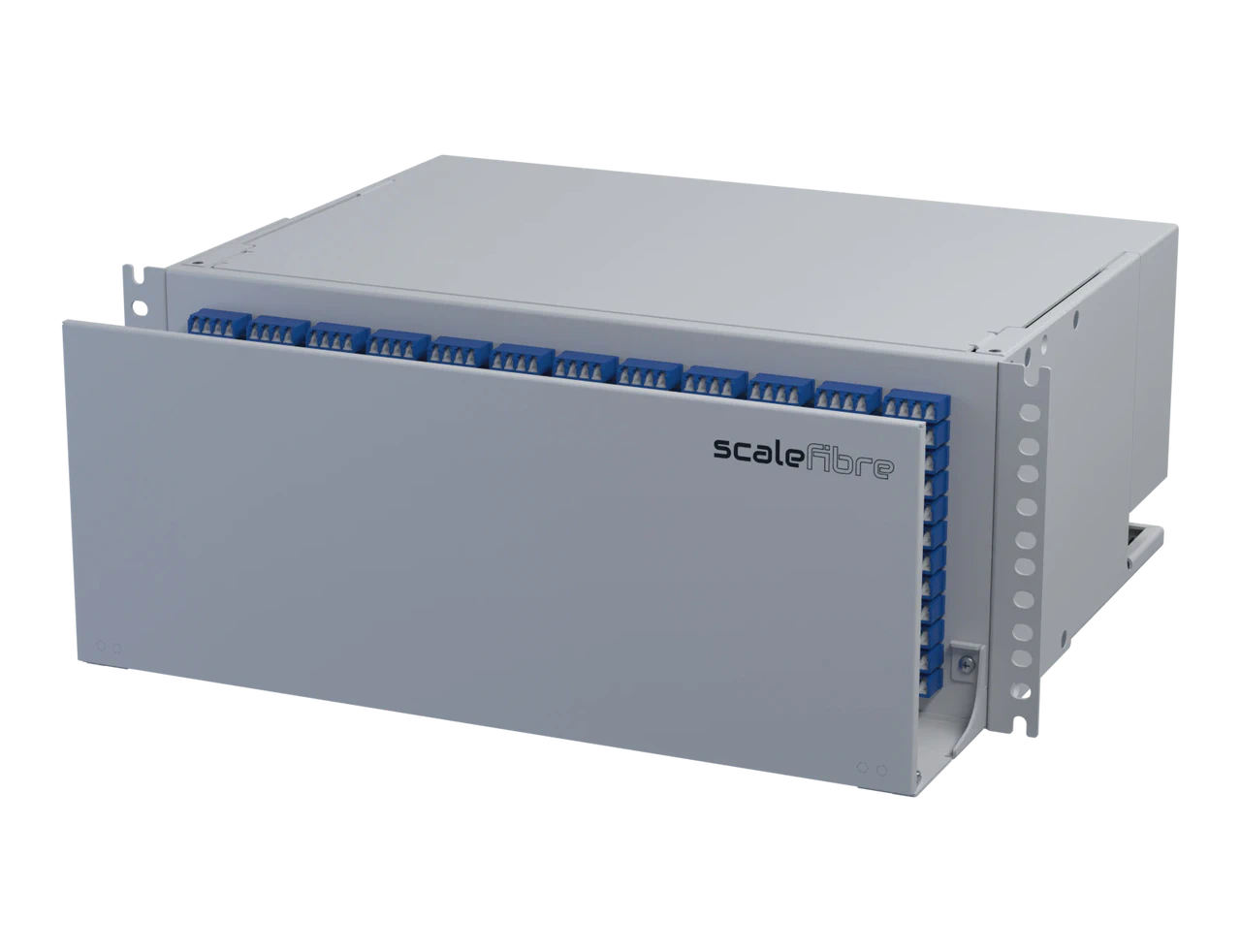

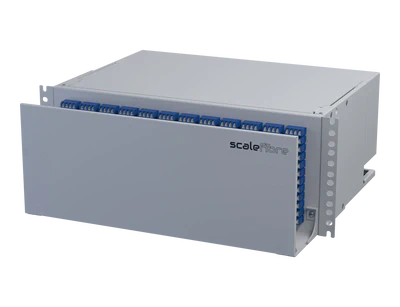

| Kapasitas 4RU | 576 Serat (144 x Adaptor LC Quad) |

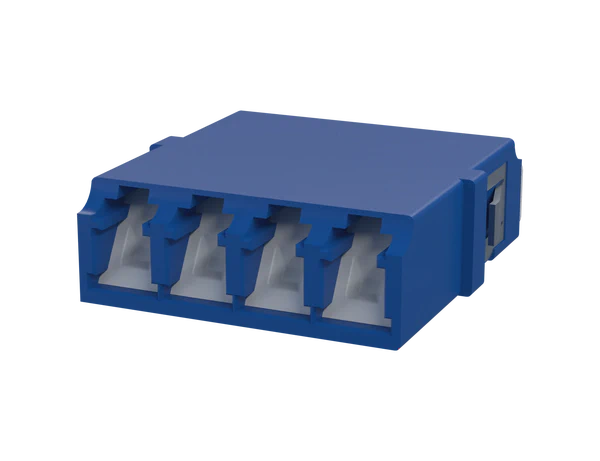

| Gaya Adaptor | LC Quadplex Berpenutup, Selongsong Keramik |
| Kinerja Optik | |
| Pigtail | Pigtail pita disertakan dalam konfigurasi penyambungan |
| Kerugian Penyisipan | IEC 61753-1 Grade B (Rata-rata ≤ 0.12dB; Maks ≤ 0.25dB untuk >97%) |
| Kerugian Pengembalian | LC/PC ≥ 50dB; LC/APC ≥ 65dB |
| Manajemen Kabel | |
| Mekanisme Entri | Klip Snap-In Tanpa Alat AnchorLINK™ |
| Posisi Entri | Entri Ganda Belakang dan Samping |
| Kompatibilitas Kabel | Tabung Longgar, SmartRIBBON™ dan Breakout Pra-terminasi |
| Konstruksi | |
| Lebar | 483 mm (19") |
| Kedalaman | 300 mm |
| Tinggi (1U/2U/4U) | 44mm / 88mm / 176mm |
| Kepatuhan | |
| Standar Rak | Kompatibilitas EIA-310 19 inci |
| Sesuai RoHS3 | Ya |
| Casing Penyambung HighSTACK, LC/UPC | |
| HS-1RU-S-144F-LC | Enklosur HighSTACK 1RU, Penyambungan Pita 12F, 144F LC/UPC (36 x Quad), Berpenutup |
| HS-2RU-S-288F-LC | Enklosur HighSTACK 2RU, Penyambungan Pita 12F, 288F LC/UPC (72 x Quad), Berpenutup |
| HS-4RU-S-576F-LC | Enklosur HighSTACK 4RU, Penyambungan Pita 12F, 576F LC/UPC (144 x Quad), Berpenutup |
| Casing Penyambung HighSTACK, LC/APC | |
| HS-1RU-S-144F-LCA | Enklosur HighSTACK 1RU, Penyambungan Pita 12F, 144F LC/APC (36 x Quad), Berpenutup |
| HS-2RU-S-288F-LCA | Enklosur HighSTACK 2RU, Penyambungan Pita 12F, 288F LC/APC (72 x Quad), Berpenutup |
| HS-4RU-S-576F-LCA | Enklosur HighSTACK 4RU, Penyambungan Pita 12F, 576F LC/APC (144 x Quad), Berpenutup |
| Casing Patching HighSTACK, LC/UPC | |
| HS-1RU-P-144F-LC | Enklosur HighSTACK 1RU, Patching, 144F LC/UPC (36 x Quad), Berpenutup |
| HS-2RU-P-288F-LC | Enklosur HighSTACK 2RU, Patching, 288F LC/UPC (72 x Quad), Berpenutup |
| HS-4RU-P-576F-LC | Enklosur HighSTACK 4RU, Patching, 576F LC/UPC (144 x Quad), Berpenutup |
| Casing Patching HighSTACK, LC/APC | |
| HS-1RU-P-144F-LCA | Enklosur HighSTACK 1RU, Patching, 144F LC/APC (36 x Quad), Berpenutup |
| HS-2RU-P-288F-LCA | Enklosur HighSTACK 2RU, Patching, 288F LC/APC (72 x Quad), Berpenutup |
| HS-4RU-P-576F-LCA | Enklosur HighSTACK 4RU, Patching, 576F LC/APC (144 x Quad), Berpenutup |
