- Dioptimalkan untuk bentang menengah (hingga 220m tergantung beban)
- Jumlah serat dari 6 hingga 288
- Konstruksi jaket ganda untuk perlindungan mekanis yang unggul.
- Konstruksi pipa longgar SZ-stranded untuk meningkatkan fleksibilitas dan akses di bagian tengah bentang.
- Elemen tengah FRP dan benang tepi Aramid untuk kekuatan penopang mandiri.
- Inti kering dengan tabung lepas StaticGEL™ untuk penanganan yang bersih dan minim kotoran.
- Konstruksi dielektrik sepenuhnya non-logam (tidak memerlukan pentanahan)
Dirancang untuk Unggul
Dikirim dengan Kepastian
Pengadaan Jadi Sederhana
Siap untuk Penyebaran Cepat
Siap untuk Skalabilitas
Kepatuhan Dijamin

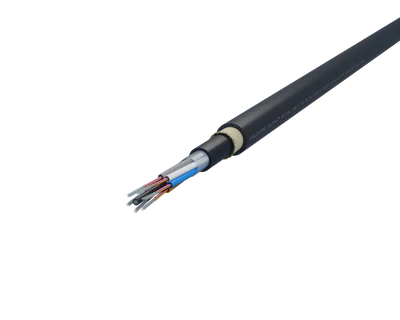

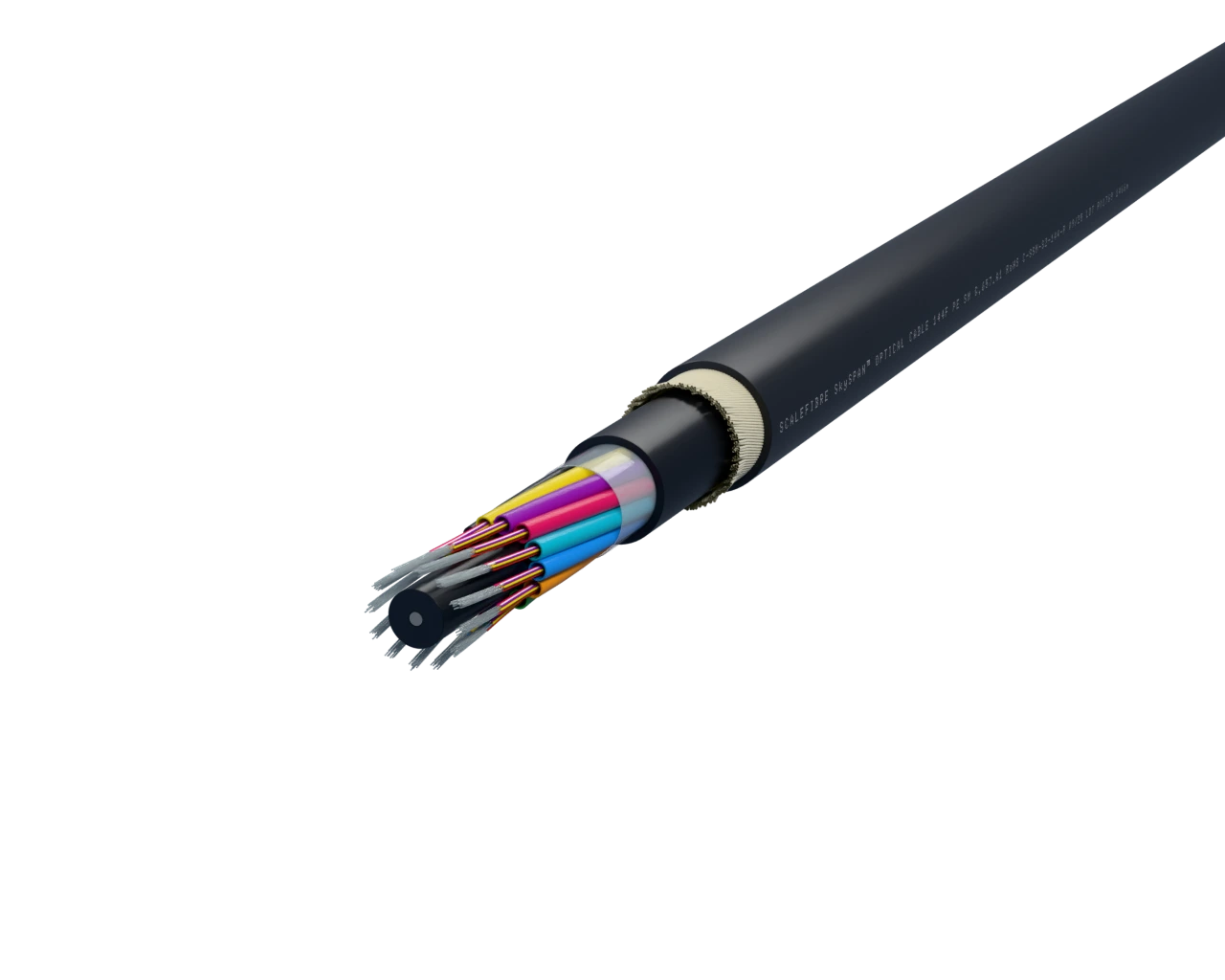

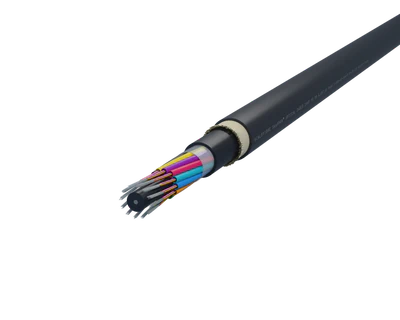

Kabel optik SkySPAN™ Medium Span ADSS (All-Dielectric Self-Supporting) dirancang untuk jaringan distribusi udara antar tiang yang membutuhkan kekuatan tarik dan ketahanan lingkungan yang lebih tinggi. Dirancang untuk aplikasi bentang menengah dengan jumlah serat hingga 288, kabel ini memiliki konstruksi jaket ganda yang kokoh untuk perlindungan superior. Mampu menjangkau jarak hingga 220 meter (tergantung kondisi beban), kabel ini dirancang untuk jaringan berkapasitas tinggi dengan jumlah serat hingga 288.
Kabel ini menggunakan desain inti tabung longgar terpilin (SZ) dengan teknologi StaticGEL™ untuk penanganan yang bersih dan cepat. Anggota penguat FRP pusat dikelilingi oleh inti kabel dan jaket polietilen (PE) bagian dalam. Lapisan benang aramid diaplikasikan di antara jaket dalam dan luar untuk memberikan kekuatan tarik tinggi untuk bentang yang lebih panjang tanpa persyaratan pentanahan. Dilengkapi dengan jaket luar PE hitam yang tahan lama, SkySPAN™ Medium Span memastikan keandalan jangka panjang yang luar biasa.
| Detail Konstruksi | |
| Jumlah Serat | 6 hingga 288 serat |
| Jenis Serat | Mode tunggal G.652.D Mode tunggal G.657.A1 Mode tunggal G.655 Multimode Serat khusus |
| Konfigurasi Tabung | Tabung longgar untai SZ (Maksimal 12 serat per tabung) |
| Pengisian Tabung | Teknologi StaticGEL™ untuk penanganan yang bersih dan cepat. |
| Pemblokiran Air Inti | Inti kering dengan benang dan pita penahan air. |
| Anggota Kekuatan | Batang FRP pusat (dielektrik) |
| Kekuatan Perifer | Benang Aramid (terletak di antara jaket dalam dan luar) |
| Tali tarik | Dua (Tali Tarik Ganda) |
| Jaket | Jaket Ganda (Polietilen Hitam Bagian Dalam dan Luar) |
| Dimensi Kabel | |
| Diameter Luar | 6-36F: 13,0 ± 0,5 mm 48-72F: 13,3 ± 0,5 mm 96F: 14,7 ± 0,5 mm 120F: 16,1 ± 0,5 mm 144F: 17,5 ± 0,5 mm 288F: 20,4 ± 0,5 mm |
| Berat | 6-36F: 127 lb/km 48-72F: 133 lb/km 96F: 165 lb/km 120F: 197 lb/km 144F: 232 lb/km 288F: 315 lb/km |
| Jari-jari Lengkungan | |
| Radius Tekuk Minimum (Pemasangan) | 20 × Diameter Luar Kabel (260 mm hingga 408 mm tergantung jumlah) |
| Jari-jari Tekuk Minimum (Tanpa Beban / Statis) | 10 × Diameter Luar Kabel (130 mm hingga 204 mm tergantung jumlah) |
| Karakteristik Mekanis | |
| Kekuatan Tarik | 2.700 N (IEC 60794-1-2 Metode E1) |
| Ketahanan terhadap tekanan | 2.000 N/100 mm (IEC 60794-1-2 Metode E3) |
| Ketahanan terhadap benturan | 10 J (IEC 60794-1 Metode E4) |
| Lingkungan | |
| Suhu Operasional | -40 °C hingga +70 °C |
| Suhu Pemasangan | -30 °C hingga +60 °C |
| Suhu Penyimpanan | -40 °C hingga +70 °C |
| Kepatuhan | |
| Standar | IEC 60794-1; AS/CA S008; standar serat optik ITU-T |
| Sesuai dengan standar RoHS. | Ya |
| SkySPAN™ ADSS Single-mode (G.652.D) – Jumlah Serat Standar | |
| Nomor Bagian | Keterangan |
| C-SSM-S2-6-P | ADSS Cable, Medium Span, Single Mode (G.652.D), 6F, Double PE Jacket |
| C-SSM-S2-12-P | ADSS Cable, Medium Span, Single Mode (G.652.D), 12F, Double PE Jacket |
| C-SSM-S2-24-P | ADSS Cable, Medium Span, Single Mode (G.652.D), 24F, Double PE Jacket |
| C-SSM-S2-48-P | ADSS Cable, Medium Span, Single Mode (G.652.D), 48F, Double PE Jacket |
| C-SSM-S2-72-P | ADSS Cable, Medium Span, Single Mode (G.652.D), 72F, Double PE Jacket |
| C-SSM-S2-96-P | ADSS Cable, Medium Span, Single Mode (G.652.D), 96F, Double PE Jacket |
| C-SSM-S2-144-P | ADSS Cable, Medium Span, Single Mode (G.652.D), 144F, Double PE Jacket |
| C-SSM-S2-288-P | ADSS Cable, Medium Span, Single Mode (G.652.D), 288F, Double PE Jacket |
| SkySPAN™ ADSS Single-mode (G.657.A1) – Jumlah Serat Standar | |
| Nomor Bagian | Keterangan |
| C-SSM-S7-6-P | ADSS Cable, Medium Span, Single Mode (G.657.A1), 6F, Double PE Jacket |
| C-SSM-S7-12-P | ADSS Cable, Medium Span, Single Mode (G.657.A1), 12F, Double PE Jacket |
| C-SSM-S7-24-P | ADSS Cable, Medium Span, Single Mode (G.657.A1), 24F, Double PE Jacket |
| C-SSM-S7-48-P | ADSS Cable, Medium Span, Single Mode (G.657.A1), 48F, Double PE Jacket |
| C-SSM-S7-72-P | ADSS Cable, Medium Span, Single Mode (G.657.A1), 72F, Double PE Jacket |
| C-SSM-S7-96-P | ADSS Cable, Medium Span, Single Mode (G.657.A1), 96F, Double PE Jacket |
| C-SSM-S7-144-P | ADSS Cable, Medium Span, Single Mode (G.657.A1), 144F, Double PE Jacket |
| C-SSM-S7-288-P | ADSS Cable, Medium Span, Single Mode (G.657.A1), 288F, Double PE Jacket |
