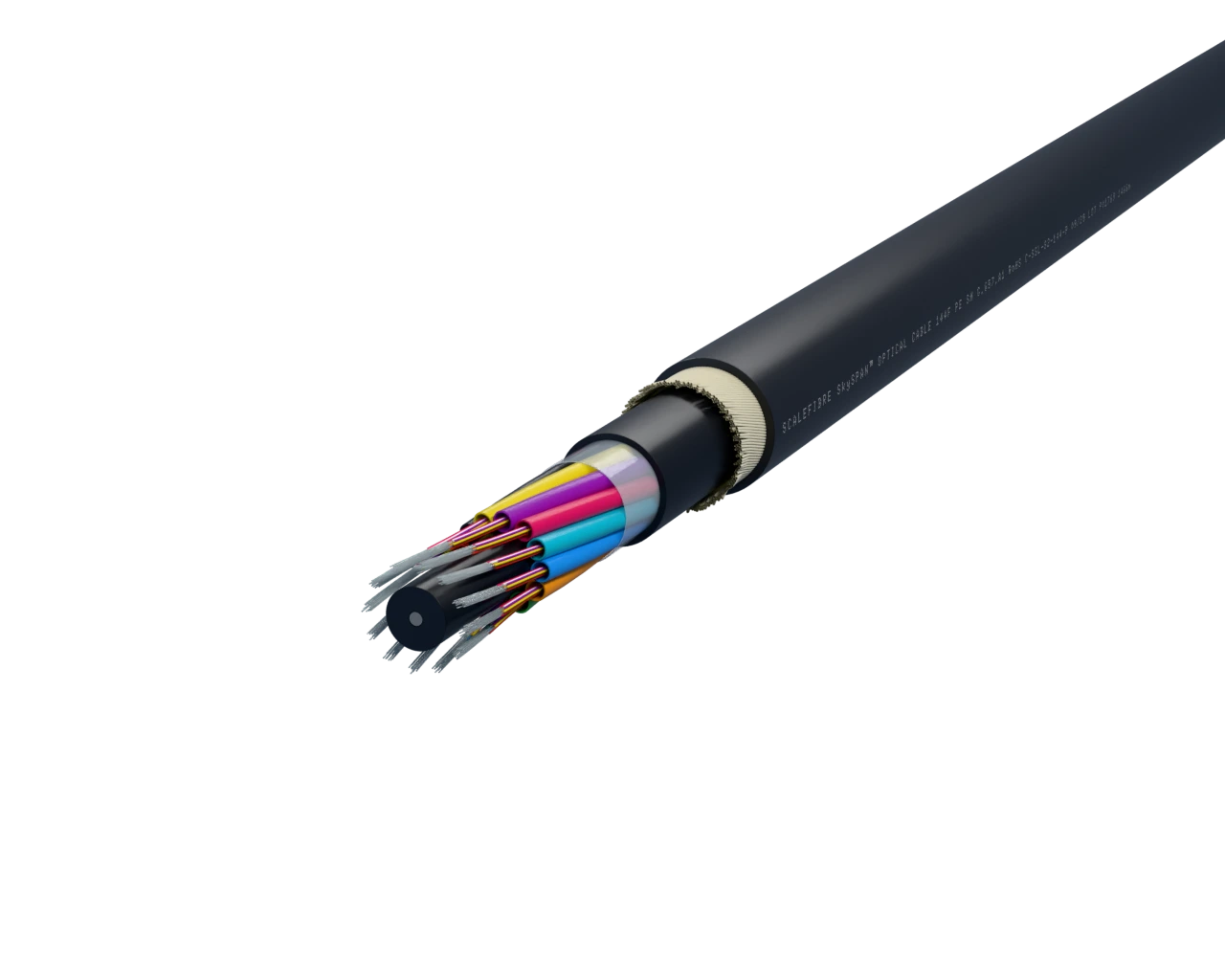

Kabel ADSS bentang panjang SkySPAN™ (6–288F) dengan jaket PE ganda, penguatan Aramid berkekuatan tarik tinggi, dan inti kering dengan tabung StaticGEL™.
- Dioptimalkan untuk bentang panjang (hingga 500m tergantung beban)
- Jumlah serat dari 6 hingga 288
- Konstruksi jaket ganda untuk perlindungan mekanis yang unggul.
- Lapisan benang Aramid tebal di antara jaket untuk kekuatan tarik maksimum.
- Inti kering dengan tabung lepas StaticGEL™ untuk penanganan yang bersih dan minim kotoran.
- Konstruksi dielektrik sepenuhnya non-logam (tidak memerlukan pentanahan)
Dirancang untuk Unggul
Dikirim dengan Kepastian
Pengadaan Jadi Sederhana
Siap untuk Penyebaran Cepat
Siap untuk Skalabilitas
Kepatuhan Dijamin

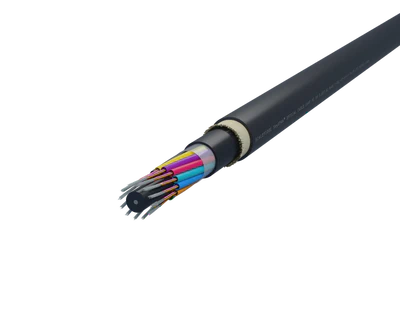

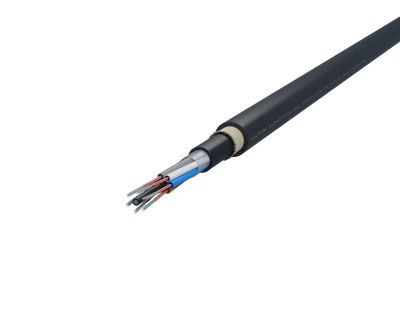

Keluarga kabel optik SkySPAN™ Long Span ADSS (All-Dielectric Self-Supporting) adalah solusi udara paling tangguh dalam seri ini, dirancang untuk lingkungan jalur transmisi dan jarak jauh yang menuntut. Mampu menjangkau jarak hingga 500 meter (tergantung kondisi beban), kabel ini dirancang untuk jaringan berkapasitas tinggi dengan jumlah serat hingga 288.
Konstruksi SkySPAN™ Long Span memiliki desain jaket ganda untuk perlindungan mekanis maksimal. Inti kabel menggunakan teknologi StaticGEL™ di dalam tabung longgar SZ-stranded, yang mengelilingi anggota penguat FRP pusat. Jaket polietilen (PE) bagian dalam melindungi inti, sementara lapisan tebal benang aramid di antara jaket memberikan kekuatan tarik substansial yang dibutuhkan untuk bentang panjang. Dilengkapi dengan jaket luar PE hitam yang tahan lama, kabel ini memberikan kinerja tanpa kompromi dalam kondisi lingkungan ekstrem.
| Detail Konstruksi | |
| Jumlah Serat | 6 hingga 288 serat |
| Jenis Serat | Mode tunggal G.652.D Mode tunggal G.657.A1 Mode tunggal G.655 Multimode Serat khusus |
| Konfigurasi Tabung | Tabung longgar untai SZ (Maksimal 12 serat per tabung) |
| Pengisian Tabung | Teknologi StaticGEL™ untuk penanganan yang bersih dan cepat. |
| Pemblokiran Air Inti | Inti kering dengan benang dan pita penahan air. |
| Anggota Kekuatan | Batang FRP pusat (dielektrik) |
| Kekuatan Perifer | Benang Aramid Berkekuatan Tarik Tinggi (di antara lapisan luar) |
| Tali pembuka parasut | Satu |
| Jaket | Jaket Ganda (Polietilen Hitam Bagian Dalam dan Luar) |
| Dimensi Kabel | |
| Diameter Luar | 6-36F: 13,7 ± 0,5 mm 48-72F: 14,3 ± 0,5 mm 96F: 15,6 ± 0,5 mm 120F: 16,9 ± 0,5 mm 144F: 18,3 ± 0,5 mm 288F: 21,5 ± 0,5 mm |
| Berat | 6-36F: 142 lb/km 48-72F: 155 lb/km 96F: 186 lb/km 120F: 222 lb/km 144F: 255 lb/km 288F: 348 lb/km |
| Jari-jari Lengkungan | |
| Radius Tekuk Minimum (Pemasangan) | 20 × Diameter Luar Kabel (274 mm hingga 430 mm tergantung jumlah) |
| Jari-jari Tekuk Minimum (Tanpa Beban / Statis) | 10 × Diameter Luar Kabel (137 mm hingga 215 mm tergantung jumlah) |
| Karakteristik Mekanis | |
| Kekuatan Tarik (Uji) | 2.700 N (IEC 60794-1-2 Metode E1) |
| Ketahanan terhadap tekanan | 2.000 N/100 mm (IEC 60794-1-2 Metode E3) |
| Ketahanan terhadap benturan | 10 J (IEC 60794-1 Metode E4) |
| Lingkungan | |
| Suhu Operasional | -40 °C hingga +70 °C |
| Suhu Pemasangan | -30 °C hingga +60 °C |
| Suhu Penyimpanan | -40 °C hingga +70 °C |
| Kepatuhan | |
| Standar | IEC 60794-1; AS/CA S008; standar serat optik ITU-T |
| Sesuai dengan standar RoHS. | Ya |
| SkySPAN™ ADSS Single-mode (G.652.D) – Jumlah Serat Standar | |
| Nomor Bagian | Keterangan |
| C-SSL-S2-6-P | ADSS Cable, Long Span, Single Mode (G.652.D), 6F, Double PE Jacket |
| C-SSL-S2-12-P | ADSS Cable, Long Span, Single Mode (G.652.D), 12F, Double PE Jacket |
| C-SSL-S2-24-P | ADSS Cable, Long Span, Single Mode (G.652.D), 24F, Double PE Jacket |
| C-SSL-S2-48-P | ADSS Cable, Long Span, Single Mode (G.652.D), 48F, Double PE Jacket |
| C-SSL-S2-72-P | ADSS Cable, Long Span, Single Mode (G.652.D), 72F, Double PE Jacket |
| C-SSL-S2-96-P | ADSS Cable, Long Span, Single Mode (G.652.D), 96F, Double PE Jacket |
| C-SSL-S2-144-P | ADSS Cable, Long Span, Single Mode (G.652.D), 144F, Double PE Jacket |
| C-SSL-S2-288-P | ADSS Cable, Long Span, Single Mode (G.652.D), 288F, Double PE Jacket |
| SkySPAN™ ADSS Single-mode (G.657.A1) – Jumlah Serat Standar | |
| Nomor Bagian | Keterangan |
| C-SSL-S7-6-P | ADSS Cable, Long Span, Single Mode (G.657.A1), 6F, Double PE Jacket |
| C-SSL-S7-12-P | ADSS Cable, Long Span, Single Mode (G.657.A1), 12F, Double PE Jacket |
| C-SSL-S7-24-P | ADSS Cable, Long Span, Single Mode (G.657.A1), 24F, Double PE Jacket |
| C-SSL-S7-48-P | ADSS Cable, Long Span, Single Mode (G.657.A1), 48F, Double PE Jacket |
| C-SSL-S7-72-P | ADSS Cable, Long Span, Single Mode (G.657.A1), 72F, Double PE Jacket |
| C-SSL-S7-96-P | ADSS Cable, Long Span, Single Mode (G.657.A1), 96F, Double PE Jacket |
| C-SSL-S7-144-P | ADSS Cable, Long Span, Single Mode (G.657.A1), 144F, Double PE Jacket |
| C-SSL-S7-288-P | ADSS Cable, Long Span, Single Mode (G.657.A1), 288F, Double PE Jacket |
