OFNP vs. OFNR vs. CPR vs. LSZH: Panduan Global untuk Jaket Kabel Serat

Memahami perbedaan penting antara standar keamanan kebakaran Amerika Utara (NEC) dan Eropa (CPR) untuk infrastruktur serat optik.

Memilih jaket kabel yang tepat adalah keseimbangan antara kepatuhan kode regional, ilmu material, dan prioritas keselamatan. Memahami perbedaan antara kerangka NEC dan CPR memastikan jaringan Anda tangguh dan patuh.

Panduan Klasifikasi Global

Memilih jaket yang tepat adalah keseimbangan antara kepatuhan kode regional dan bahaya lingkungan spesifik. Pasar Amerika Utara memprioritaskan keamanan penanganan udara (NEC), sementara pasar Eropa dan Asia berfokus pada toksisitas manusia dan kontrol emisi (CPR/LSZH).

NEC: OFNP & OFNR

Amerika Utara

Standar untuk kode bangunan di AS dan Kanada. Meliputi Plenum (OFNP) untuk ruang HVAC dan Riser (OFNR) untuk poros vertikal.

  • OFNP: Dinilai Steiner Tunnel NFPA 262
  • OFNR: Dinilai Propagasi Api UL 1666
  • Dirancang untuk zona bangunan spesifik
  • Terutama berbasis Fluoropolimer atau PVC

Euroclass: CPR B2ca/Cca

Eropa

Wajib untuk instalasi permanen di UE dan Inggris. Memberikan peringkat individual untuk asap, tetesan yang menyala, dan keasaman.

  • Wajib secara hukum untuk semua instalasi permanen UE
  • Pelepasan panas dan perlindungan pertumbuhan api yang superior
  • Memastikan tingkat asap yang aman untuk evakuasi bangunan publik
  • Melindungi perangkat keras dari produk sampingan pembakaran yang bersifat asam

LSZH (Low Smoke Zero Halogen)

Asia & Oseania

Standar pilihan untuk Asia dan Australia. Dinilai sesuai IEC 60754 (dan terkadang lainnya).

  • Nol Halogen (IEC 60754)
  • Asap Rendah (IEC 61034-2)
  • Tidak korosif terhadap fabrik server GPU/AI
  • Ideal untuk pusat data dan bangunan di Asia

Tolok Ukur Keamanan Regional

Setiap pasar global utama memprioritaskan metrik keamanan tertentu untuk menentukan tingkatan tertinggi infrastruktur kabelnya.

5.0 ft

Batas Api AS (OFNP)

≤ 20 W/s

FIGRA EROPA (B2ca)

0.0%

Halogen ASIA (LSZH)

4.3 pH

GLOBAL (Non-Asam)
Product Image
Featured Solution

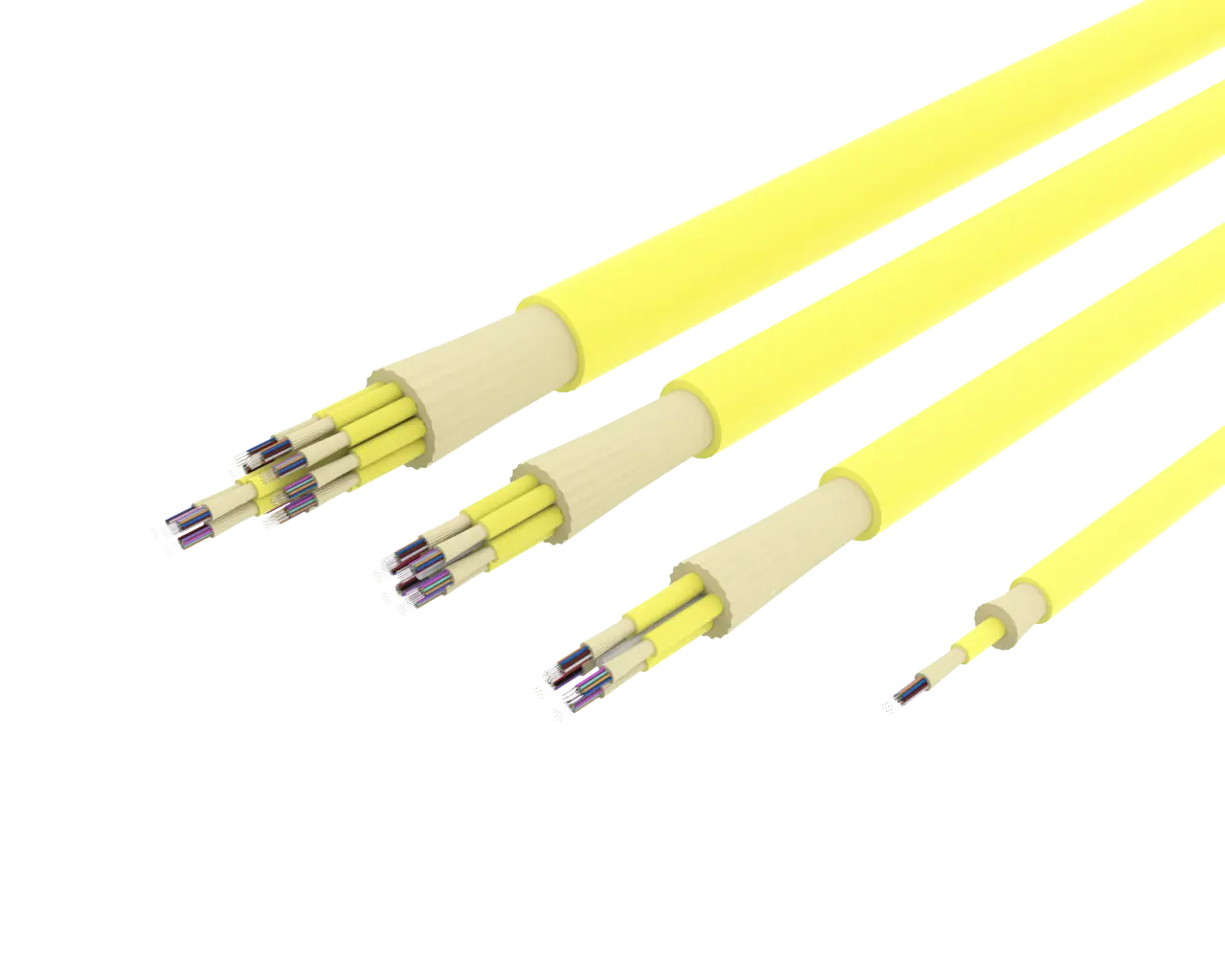

Kabel Dalam Ruangan

Rangkaian kabel serat optik dalam ruangan ScaleFibre.

View Product Details

Ilmu Material Perlindungan

1
Resistensi Termal

Jaket OFNP menggunakan Fluorinated Ethylene Propylene (FEP) dengan Indeks Oksigen >95% untuk mencegah penyalaan di udara.

2
Pendinginan Endotermik

Jaket LSZH mengandung mineral terhidrasi yang mengalami reaksi endotermik, melepaskan uap air untuk mendinginkan kabel.

3
Arang Intumescent

Polimer tahan api dapat membentuk arang stabil secara termal atau lapisan pelindung selama pembakaran yang membantu memperlambat transfer panas dan mengurangi penyebaran api, melindungi komponen kabel internal.

4
Manajemen Emisi

Senyawa bebas halogen mencegah pembentukan gas hidrogen klorida (HCl) korosif selama pembakaran, mengurangi emisi beracun dan korosif dibandingkan dengan material berbasis PVC.

Bahaya Utama dalam Kebakaran Kabel

Di ruang tertutup, menghirup asap dan korosi peralatan seringkali menyebabkan lebih banyak kerusakan daripada api itu sendiri.

Profil Performa Jaket

Perbandingan tingkat tinggi antara standar regional dan material.

NEC Amerika Utara (OFNP/OFNR)

  • →
    Aplikasi: Standar yang ditentukan oleh NFPA 70 untuk bangunan di AS/Kanada.
  • →
    Uji Kebakaran: Berfokus pada uji Steiner Tunnel (NFPA 262).
  • →
    Peringkat: Peringkat OFNR (Riser) dan OFNP (Plenum) untuk ruang yang berbeda.
  • →
    Lingkungan: Fokus utama pada rambatan api dan kepadatan asap.

CPR Eropa

  • →
    Aplikasi: Euroclass wajib berdasarkan EN 50575 untuk wilayah UE.
  • →
    Uji Kebakaran: Berfokus pada FIGRA (Fire Growth Rate) dan pelepasan panas.
  • →
    Peringkat: Berkisar dari Fca hingga Aca, dengan batas praktis B2ca.
  • →
    Lingkungan: Peringkat ’s, d, a’ yang ketat untuk asap, tetesan, dan keasaman.

Indeks Laju Pertumbuhan Api (FIGRA) berdasarkan Kelas

Tingkat Keamanan
CPR B2ca dan Cca memberikan pelepasan panas terendah dan wajib untuk bangunan padat modern di Eropa.

Real-World Applications

Bangunan Publik
Bangunan Publik

Menggunakan jaket kabel dengan rating yang benar untuk bangunan publik, yang seringkali memiliki tingkat keamanan yang lebih tinggi.

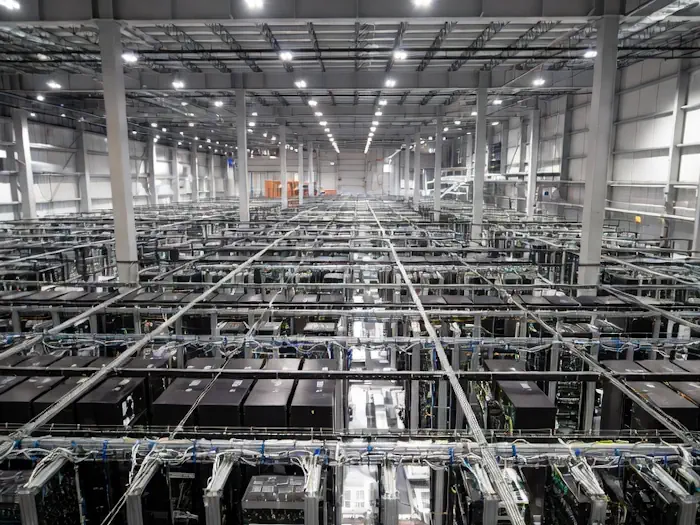

Pusat Data dan Hyperscale
Pusat Data dan Hyperscale

Menggunakan kelas jaket kabel yang benar di negara yang tepat, memastikan kepatuhan terhadap peraturan setempat.

Kumpulan GPU Bernilai Tinggi
Kumpulan GPU Bernilai Tinggi

Menggunakan jaket CPR tingkat tinggi untuk mencegah gas asam mengikis fabrik semikonduktor bernilai jutaan dolar.

Technical FAQ

+ Mengapa 'Zero Halogen' (LSZH) sangat penting untuk server?
Jaket PVC standar mengandung halogen seperti Klorin. Ketika terbakar, mereka melepaskan gas Hidrogen Klorida. Saat bersentuhan dengan kelembaban, ini membentuk Asam Klorida, yang mengikis peralatan listrik. LSZH membantu memastikan komputasi, penyimpanan, atau fabrik GPU Anda yang mahal tetap berfungsi setelah insiden kebakaran kecil.
+ Bisakah saya menggunakan OFNR di ruang plenum?
Tidak. OFNR (Riser) tidak memenuhi persyaratan penekanan asap atau ketahanan api yang diperlukan untuk plenum. Namun, Anda dapat menggunakan OFNP (Plenum) di ruang Riser. Untuk bangunan Amerika Utara berdensitas tinggi, kami merekomendasikan kabel TightBEND Plenum untuk menjaga kepatuhan di semua zona.
+ Bisakah saya menggunakan OFNP di ruang riser?
Ya. Dalam hierarki NEC Amerika Utara, OFNP (Plenum) adalah peringkat tertinggi dan ‘kompatibel ke bawah’ dengan lingkungan Riser (OFNR) dan Tujuan Umum (OFNG). Meskipun Anda tidak dapat menggunakan kabel Riser di ruang Plenum, Anda dapat menggunakan kabel Plenum di ruang Riser. Pelanggan menentukan kabel plenum seperti TightBEND Plenum untuk seluruh proyek guna menyederhanakan inventaris dan memastikan keamanan kebakaran maksimum di seluruh jalur vertikal dan horizontal bangunan.
+ Apa perbedaan antara IEC dan CPR?
IEC 60332/60754 adalah metodologi pengujian untuk toksisitas dan asap. CPR (EN 50575) adalah kerangka hukum Eropa yang menggunakan hasil pengujian tersebut untuk mengkategorikan kabel ke dalam Euroclass (B2ca, Cca, dll.). Meskipun IEC adalah standar, CPR adalah hukum di UE dan Inggris.
+ Mengapa kabel LSZH terkadang lebih kaku?
Untuk mencapai ketahanan api bebas halogen, produsen menggunakan konsentrasi tinggi pengisi mineral seperti Aluminium Trihydrate. Ini membuat jaket kurang fleksibel dibandingkan PVC standar. Untuk mengatasi ini di rak berdensitas tinggi, banyak pelanggan beralih ke kabel seperti rangkaian kabel mikro SlimCORE yang mengoptimalkan radius tekuk meskipun materialnya lebih kaku.
+ Bagaimana rating CPR memengaruhi kluster AI Densitas Tinggi?
Kluster AI menghasilkan panas yang sangat besar. Kabel dengan rating CPR rendah (seperti Dca atau Eca) dapat berkontribusi pada kebakaran ‘flashover’ yang cepat. Menggunakan Kabel Trunk MPO dengan rating CPR yang lebih tinggi menyediakan penghalang termal yang diperlukan dan mencegah api merambat melalui baki kabel ke jantung fabrik komputasi.
+ Apa arti akhiran 's', 'd', dan 'a' dalam rating kabel Euroclass/CPR Eropa?
Ini adalah kriteria keamanan tambahan di bawah CPR. Nilai ’s’ mencerminkan keasaman/kepadatan asap, dengan ‘s1’ sebagai kinerja tertinggi. Nilai ’d’ mencerminkan tetesan yang menyala, dengan ‘d0’ berarti ’tidak ada tetesan yang menyala’ (mencegah api menetes ke peralatan di bawah). Nilai ‘a’ mencerminkan keasaman gas, dengan ‘a1’ menunjukkan tingkat keasaman terendah.
+ Bisakah kabel LSZH digunakan di luar ruangan?
Jaket LSZH standar dalam ruangan tidak stabil terhadap UV atau tahan air. Untuk transisi antar bangunan, Anda harus menggunakan kabel dengan rating indoor/outdoor seperti SmartRIBBON Indoor/Outdoor yang dilengkapi dengan konstruksi tahan air.
+ Apakah OFNP sama dengan LSZH?
Belum tentu. OFNP (Plenum) adalah rating kebakaran Amerika Utara yang sering menggunakan fluoropolimer (yang mengandung halogen tetapi sangat tahan api). LSZH adalah spesifikasi material (Low Smoke Zero Halogen). Anda dapat memiliki kabel LSZH yang TIDAK berating Plenum, dan kabel Plenum yang TIDAK LSZH. Untuk proyek global, ScaleFibre menyediakan kabel dual-rated SmartRIBBON yang direkayasa untuk memenuhi kriteria keamanan internasional yang tumpang tindih.
+ Bagaimana saya harus menangani gulungan kabel serat berating keamanan tinggi yang besar?
Karena pengisi mineral dalam jaket keamanan tinggi, mereka lebih sensitif terhadap ‘kinking’ atau kompresi selama instalasi. Selalu ikuti Panduan Penanganan Gulungan Kabel kami dan pastikan Anda tidak melebihi radius tekuk minimum atau menghancurkan serat internal sebelum diterapkan.

Pilih Kabel yang Tepat untuk Keamanan Kebakaran

Apakah bangunan Anda berikutnya memerlukan OFNP Amerika Utara atau CPR B2ca Eropa? Hubungi kami hari ini.

Hubungi Tim Kami

Berbagai pilihan kabel untuk rakitan berating OFNP, OFNR, dan CPR.

References & Footnotes

  1. NFPA 262: Metode Uji Standar untuk Perambatan Api dan Asap Kabel (Plenum).
  2. EN 50575: Kabel daya, kontrol, dan komunikasi - Peraturan Produk Konstruksi (CPR).
  3. IEC 60754-2: Penentuan keasaman dan konduktivitas gas yang berevolusi selama pembakaran.
  4. UL 1666: Standar Uji Ketinggian Perambatan Api Kabel (Riser).
